台式机机箱轴流散热风扇结构设计

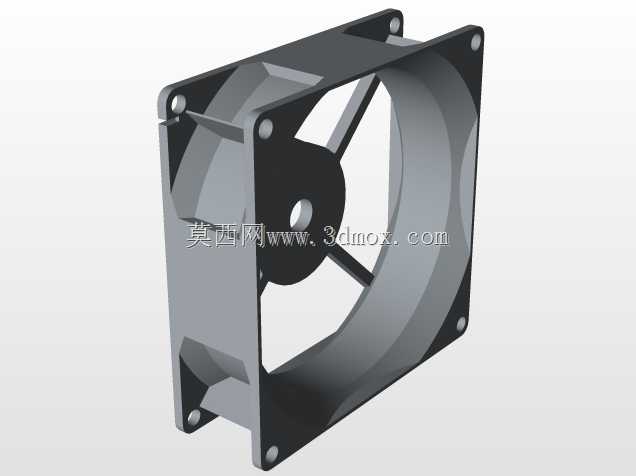

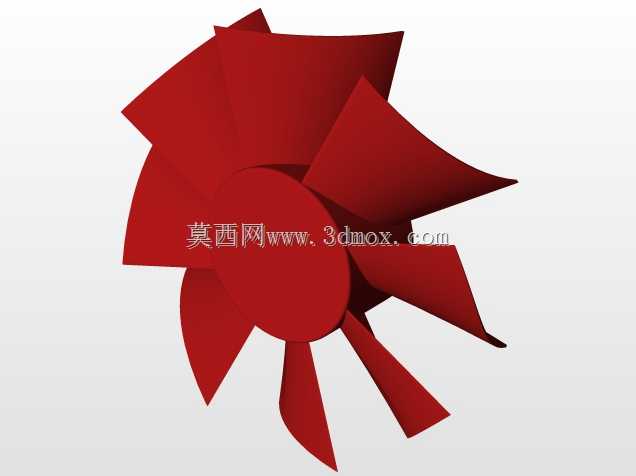

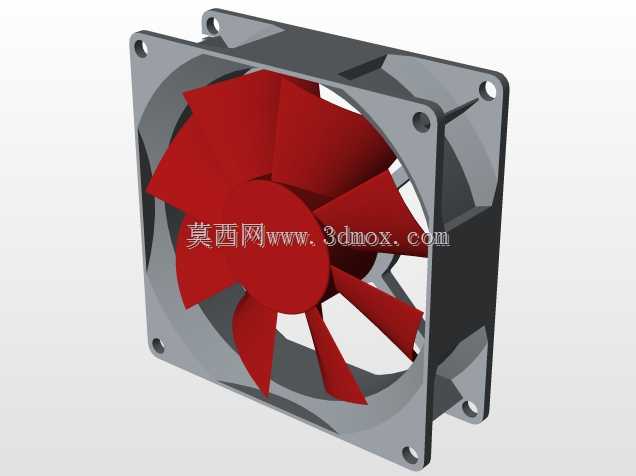

　　这款轴流散热结构主要面向台式计算机机箱内部风冷散热场景设计，日常使用中可适配机箱进风、出风位置安装，也可兼容CPU塔式散热器、独立显卡散热模组的配套风冷需求，通过定向空气流动带走硬件工作产生的积热，维持电子元器件在合理工作温度区间运行。从结构设计逻辑来看，外框采用标准方形安装法兰结构，四个角预留沉头安装孔位，可直接匹配常规机箱预留的120mm风扇位安装尺寸，安装时无需额外定制转接支架，法兰边厚度控制在合理范围，既保证安装后与机箱钣金贴合紧密，不会出现漏风影响风道效率的问题，也不会过度占用机箱内部走线空间。扇叶采用七叶后掠式曲面设计，每片扇叶的倾斜角度、曲面弧度都经过气流导向优化，运转时可在较低转速下实现足够的风量输出，

　　同时减少扇叶切割空气产生的湍流噪音，扇叶与中心轮毂做了平滑过渡连接，避免应力集中导致长期运转出现扇叶形变断裂的问题，轮毂内部预留标准电机安装位，可适配常规直流无刷电机的装配尺寸，电机与外框之间通过多根均匀分布的静叶连接，既起到固定电机的作用，也可对扇叶吹出的旋转气流做整流处理，降低气流紊流带来的风噪与风压损失。设计过程中充分考虑了安装边界限制，整体厚度控制在常规25mm标准厚度，适配绝大多数机箱的安装空间，外框边缘做了小倒角处理，安装时不会划伤操作人员手部，也不会割伤机箱内部的线材绝缘层。扇叶与外框内壁之间预留了均匀的转动间隙，既避免运转时扇叶蹭到外框产生异响或卡滞，也不会因间隙过大导致气流回流损失风压。实际应用中，

　　这类轴流风扇除了电脑机箱散热外，也可适配小型机柜、工控设备、电源模块的风冷散热场景，安装孔位的通用性可降低不同设备的适配改造成本，结构上没有易损的异形薄壁结构，注塑生产时脱模难度低，量产良率有保障，日常维护时仅需清理表面积尘即可长期稳定运行，不需要额外加注润滑等复杂维护操作。
