标准三爪卡盘夹持工装结构设计

　　这款三爪卡盘结构是机床加工领域最常用的自定心夹持工装，日常在普通车床、回转工作台、磨床以及专用焊接变位机上都能见到它的应用场景，核心作用是在回转类加工工序中对圆形、正三边形、正六边形等截面的工件实现快速定心与夹紧，省去人工找正的辅助时间，大幅提升批量加工的装夹效率。从结构设计逻辑来看，盘体采用整体调质合金钢加工而成，盘面均匀分布的三个卡爪导向槽经过精密磨削，保证三个卡爪沿径向同步移动时的同轴度误差控制在极小范围内，盘面预留的六个沉头安装孔，是用来将卡盘本体固定在机床主轴法兰或者回转工作台端面上的，安装时需要配合止口定位，保证卡盘回转中心与设备主轴回转中心完全重合，避免加工时出现偏心振纹。卡爪的夹持面做了防滑齿形设计，

　　针对不同硬度的工件还可以更换软爪或者硬爪，硬爪经过淬火处理硬度较高，适合夹持毛坯件或者表面粗糙度要求不高的工件，软爪可以根据待加工工件的直径自行镗削，能够获得更高的夹持同轴度，适合精加工工序使用。盘体中心的通孔设计，一方面可以穿过长轴类工件，拓展可加工工件的长度范围，另一方面也方便加工时的铁屑、切削液从中心排出，避免卡盘内部积屑导致卡爪移动卡滞。在实际选型使用时，需要注意卡盘的外径尺寸要和机床的最大回转直径匹配，避免卡盘旋转时和机床护罩、刀架发生干涉，同时卡盘的额定夹持力要和切削参数匹配，粗加工时切削力较大，需要保证卡爪有足够的夹紧力防止工件飞出，精加工时可以适当降低夹紧力，避免薄壁工件被夹变形。

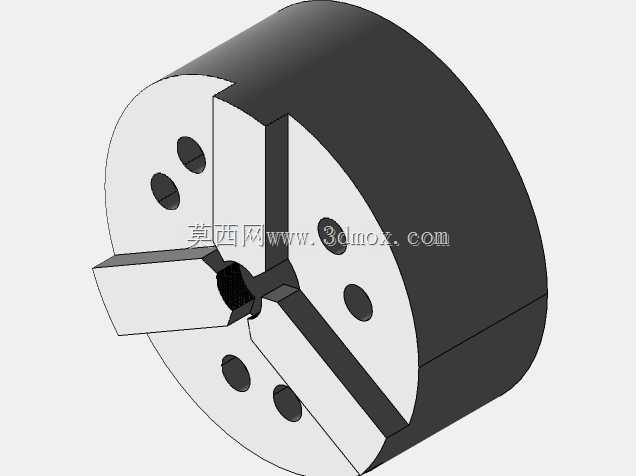

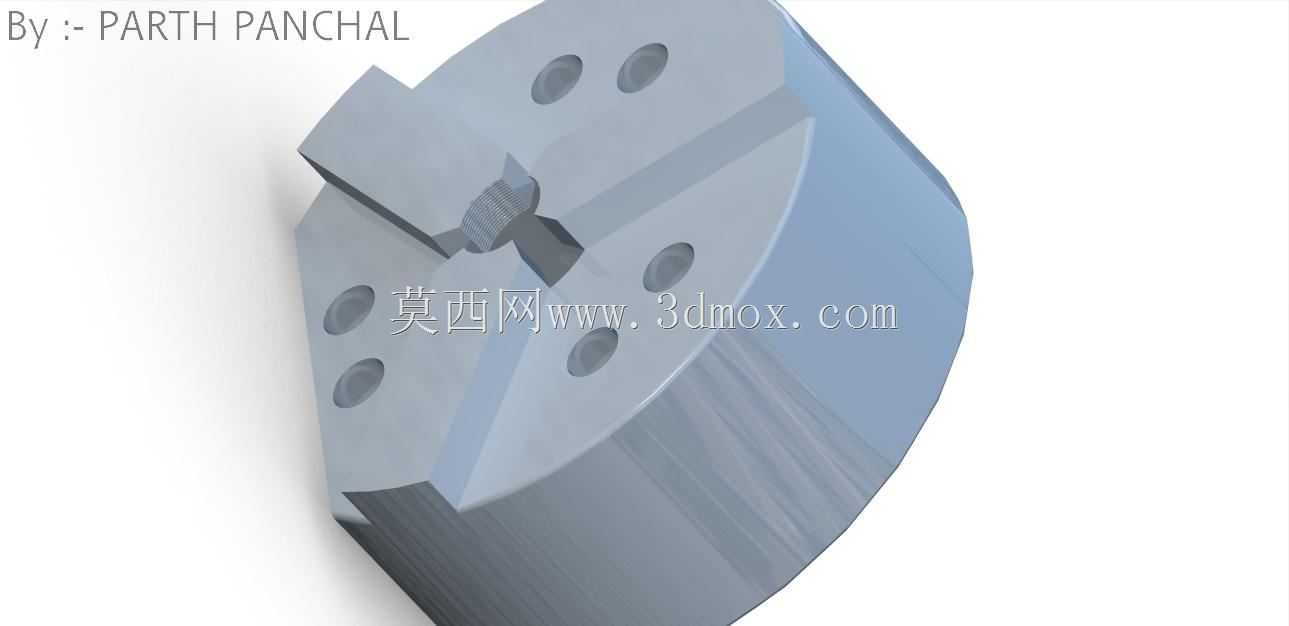

　　这款卡盘的三维结构完整还原了内部的螺纹盘、卡爪配合、导向槽限位等细节，在做机床改造、专用工装设计时，可以直接调用该模型进行装配干涉检查，提前验证卡盘和工件、刀具、机床防护之间的空间位置关系，减少现场装配调试时的反复修改工作量。
