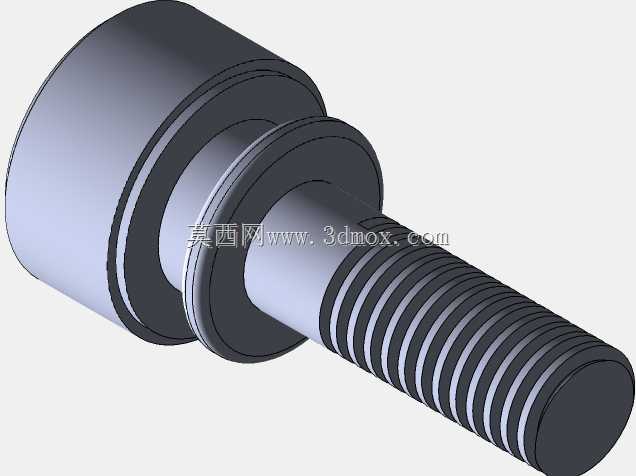

带肩外螺纹圆柱头紧固连接件结构设计

　　这款带肩外螺纹紧固连接件，在各类工装夹具、传感设备安装、仪器仪表装调场景中应用十分广泛，区别于普通全螺纹螺钉，其轴肩结构能在装配时提供精准的轴向定位，避免螺纹拧入过深损伤安装基面，同时能承受更大的径向剪切载荷，适配需要同时兼顾轴向紧固与径向定位的装配需求。从结构设计逻辑来看，头部采用大直径圆柱头设计，增大了与被连接件的接触承压面积，降低接触面压应力，防止长期受载后连接件表面出现压溃变形，圆柱头侧面预留的扳手夹持位，能适配标准套筒工具施加拧紧力矩，相比沉头螺钉，其拧紧过程中不会出现头部锥面刮伤安装孔倒角的问题，适合需要反复拆装调试的设备工位。轴肩部分的直径大于螺纹大径，装配时轴肩端面与安装基面完全贴合后，即可实现固定的拧入深度控制，

　　无需额外加装垫圈调整装配尺寸，能有效减少装配环节的零件数量，降低现场装配的复杂度，轴肩与螺杆衔接处做了圆角过渡处理，避免应力集中导致的螺杆断裂问题，在承受交变载荷的工况下能大幅提升零件的疲劳寿命。螺纹段采用标准普通公制螺纹设计，牙型角60度，具备良好的互换性，螺纹收尾处做了退刀槽结构，保证螺纹能完全拧入螺纹孔内，不会出现尾牙干涉导致的装配不到位问题，螺杆光杆段与轴肩保持同轴度公差控制在0.02mm以内，能适配有导向定位需求的安装孔，装配后螺杆与安装孔的间隙均匀，不会出现偏载导致的螺纹滑牙问题。从安装边界来看，设计时需要预留圆柱头的扳手操作空间，套筒外径需大于圆柱头直径3mm以上，保证拧紧过程中工具不会与周边零件发生干涉，

　　螺纹拧入深度需要控制在螺纹直径的1.2-1.5倍范围内，既能保证足够的连接强度，又不会因为拧入过深导致螺纹孔底部受力开裂。在传感设备安装场景中，这类带肩螺钉能保证传感器安装面与基准面的平行度，避免因为螺钉拧入深度不一致导致传感器检测面倾斜，影响检测精度，在工装夹具的定位模块装配中，轴肩的定位面能作为高度基准，快速实现定位块的高度调整，无需反复打表校准，大幅提升工装装配效率。零件的各段直径过渡处都做了去毛刺处理，装配时不会刮伤安装孔内壁，表面粗糙度控制在Ra1.6以下，轴肩定位面的平面度公差满足高精度装配要求，长期受载后也不会出现定位面变形导致的装配精度丢失问题。
