多缸发动机曲柄连杆机构曲轴结构

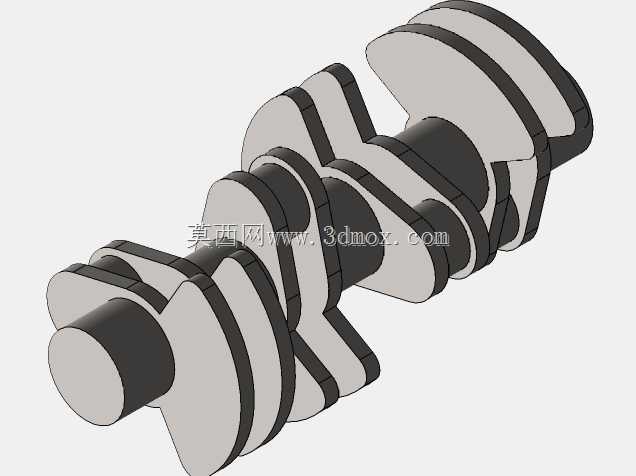

　　该零件为动力传动系统中的核心回转构件，主要应用于往复式动力设备的动力转换环节，承担着将活塞往复直线运动转化为旋转扭矩输出的核心作用，常见于多缸内燃机、往复式压缩机等需要实现运动形式转换的设备中。从结构设计来看，该构件采用多曲拐错位排布的形式，各曲拐的相位角根据配套缸数的做功顺序做对应偏移，能够保证各缸做功冲程的交替衔接，降低动力输出的扭矩波动，提升整机运转的平顺性。主轴颈与连杆轴颈之间通过平衡配重块连接，配重块的轮廓与重量经过匹配设计，可抵消曲拐与连杆组件回转时产生的离心惯性力，以及活塞往复运动带来的一阶往复惯性力，减少设备运转过程中的振动与轴承载荷。零件的两端分别设置有动力输出端与自由端，输出端预留有连接飞轮或传动齿轮的安装轴段，

　　轴段上设置有键槽结构用于传递扭矩，自由端可用于驱动配气机构、冷却水泵、机油泵等附属部件。安装边界方面，各主轴颈的同轴度公差需严格控制，避免装配后出现轴瓦偏磨的问题，连杆轴颈与主轴颈的平行度公差直接影响连杆的摆动顺畅度，设计时需根据配套缸径、行程参数确定曲拐的回转半径，保证活塞的运动行程符合设计要求。建模过程中需重点关注各轴颈的过渡圆角设计，避免应力集中导致的疲劳断裂问题，油道孔的排布需连通各主轴颈与连杆轴颈，保证压力润滑油能够输送到各摩擦副表面，平衡块的外轮廓需做避让设计，防止运转过程中与机体、连杆组件发生运动干涉。该类零件的材质通常选用高强度锻钢或球墨铸铁，轴颈表面需做淬火处理提升耐磨性能，装配时需与轴瓦做配合间隙选配，保证运转过程中能够形成稳定的润滑油膜。
