菱形布置多点动力传输链条链轮组件

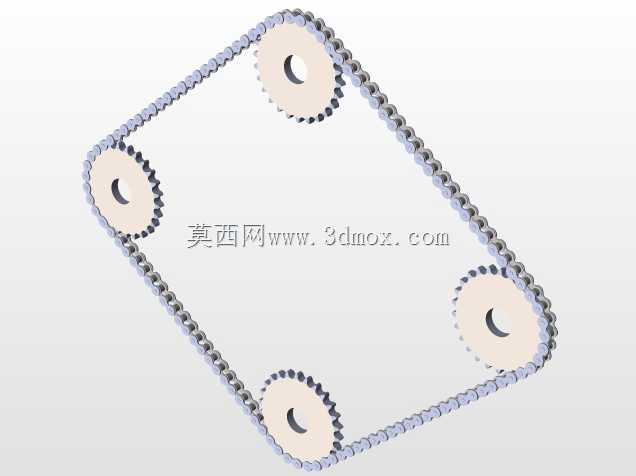

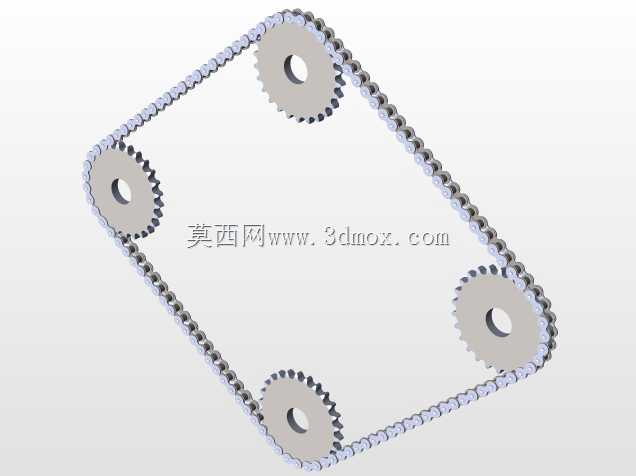

　　这套传动组件采用四链轮菱形排布的结构形式，核心服务于多工位同步动力传递的工况需求，在轻工自动化生产线、小型物料分拣设备、多点位同步驱动工装这类需要单动力源带动四个等距分布执行端的场景中适配性极强。不同于常规两链轮直线传动、三链轮三角张紧的布局，菱形排布的四个链轮分别位于菱形的四个顶点位置，链条沿四个链轮的齿槽依次啮合环绕，可同时从四个点位输出同转速同转向的动力，省去了额外加装分动齿轮箱、同步带轮组的成本，也能避免多级传动带来的背隙累积问题。设计阶段首先要确定四个链轮的中心距参数，相邻链轮的中心连线需保持等长，保证链条环绕后各段张紧度一致，避免运行中出现跳齿、单侧磨损过快的问题；链轮齿形采用标准三圆弧一直线齿槽轮廓，

　　啮合时能和链节滚子形成稳定的线接触，降低传动过程中的冲击噪音。考虑到多点位输出的负载特性，链条选用标准短节距精密滚子链，链板做了等强度优化，销轴和滚子的配合间隙控制在合理范围，既保证传动灵活性，又不会因间隙过大产生传动滞后。安装边界方面，整套组件的外轮廓尺寸由菱形对角线长度决定，设计时需预留链条张紧调节的余量，通常在其中一个链轮的安装座位置设计长圆孔调节结构，方便后期维护时调整链条张紧度，无需拆解整套传动链路。实际运行时，动力输入可选择四个链轮中的任意一个作为主动轮，其余三个作为从动输出端，各输出端的传动比完全一致，不会出现转速差，非常适合需要同步动作的多工位工装，比如多工位旋转工作台、多点位同步顶升机构、

　　小型包装线的分料拨杆驱动等场景。链轮的轮毂部分做了台阶式设计，既可以通过键连接和传动轴固定，也能适配胀紧套连接的安装需求，满足不同安装精度要求的设备选型；齿面部分预留了热处理硬化层的设计余量，建模时已经考虑了齿面淬火后的变形补偿，实际加工后能保证齿形精度，延长整套传动组件的使用寿命。链条的链节连接位置采用可拆卸式链节设计，方便安装时根据实际中心距微调链条长度，也便于后期磨损后单独更换受损链节，降低维护成本。整套结构没有额外的张紧轮设计，依靠菱形布局的自身结构特性保持链条张紧，减少了易损件数量，在空间受限的紧凑型设备内部安装时，能有效节省安装空间，不需要额外预留张紧轮的布置位置。
