全自动排水沟自动排水清洗装置结构

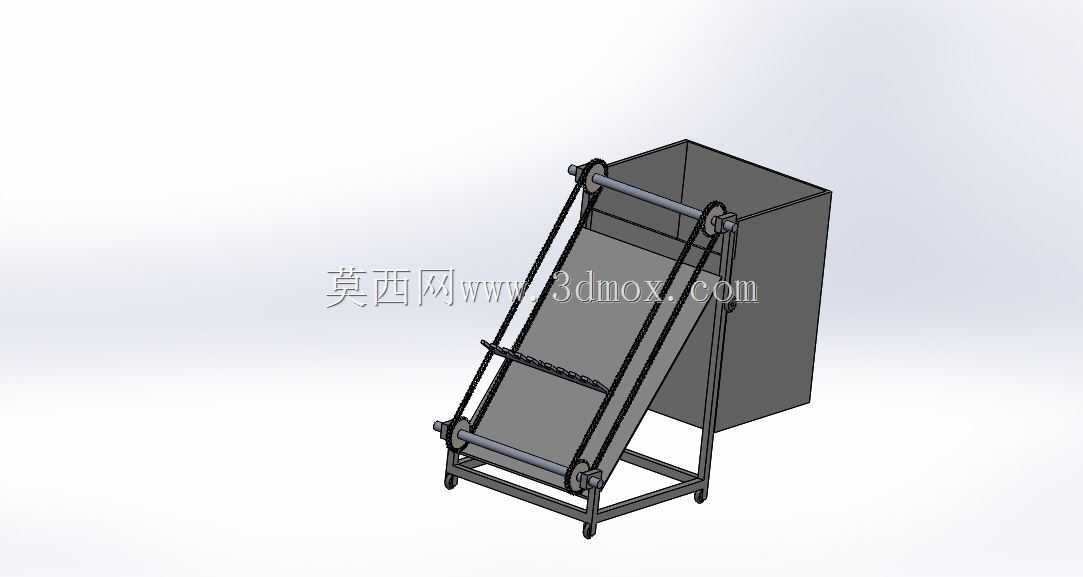

　　该设备主要应用于餐饮后厨、市政地下管网接驳段、食品加工车间排污沟的日常清污作业场景，解决传统人工清掏排水沟存在的作业效率低、密闭空间作业安全风险高、清洁后残留污物易发酵发臭的痛点。设备整体采用倾斜式输送筛网搭配侧置储污箱体的布局，倾斜段的倾角设置为42度，这个角度既可以保证筛网面上的污水能够快速回流到排水沟内，避免带水污物进入储污腔造成二次积液发臭，同时也能让拦截下来的固体污物在链板带动下顺利抬升进入储污箱，不会出现倾角过大导致的污物滚落、倾角过小导致的污水随污物进入储污腔的问题。设备底部安装有四个带刹车的万向脚轮，整机宽度控制在380mm，能够适配国内绝大多数商用建筑排水沟的常规盖板开口宽度，不需要对现有排水沟结构做大规模改造，

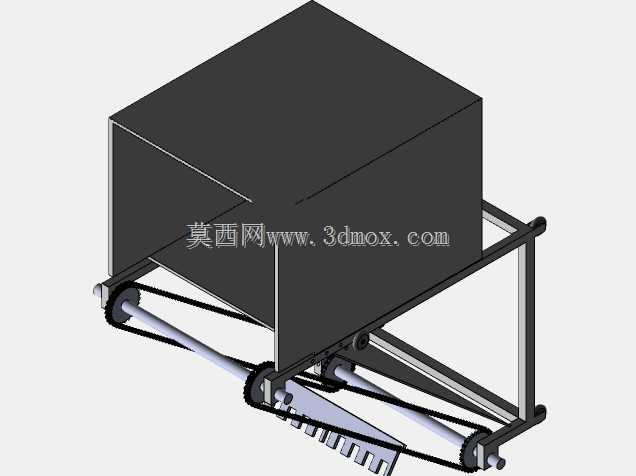

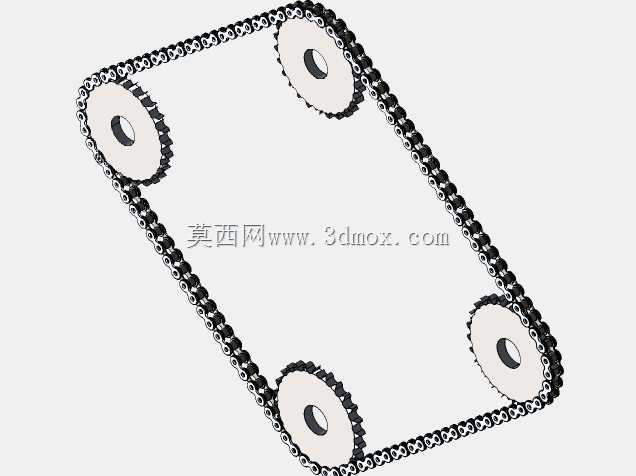

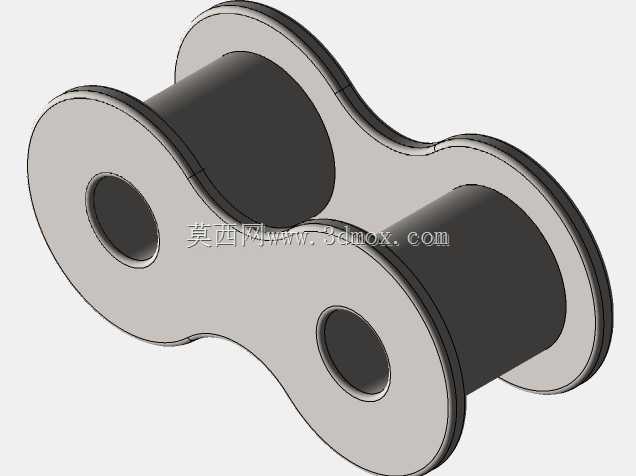

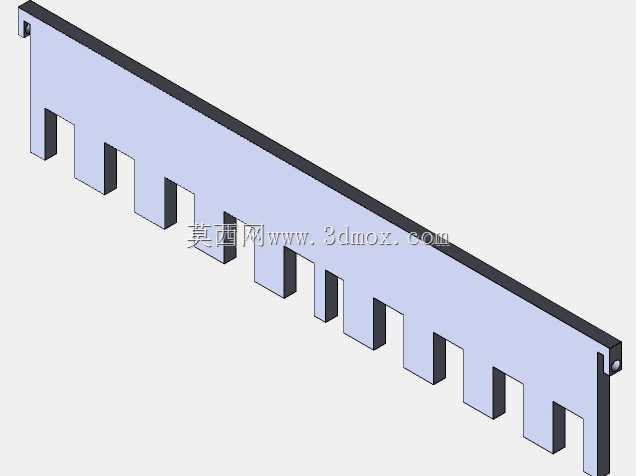

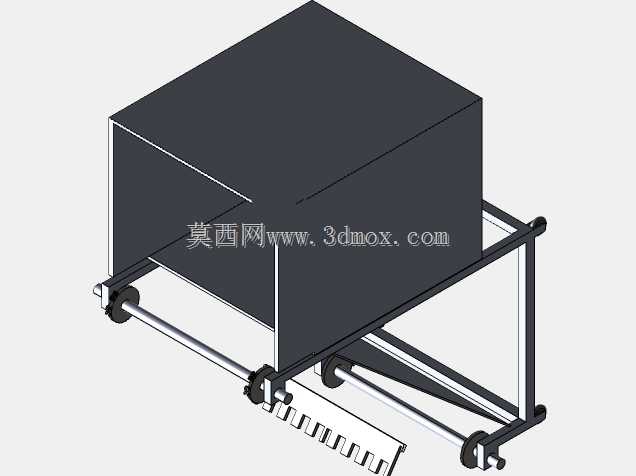

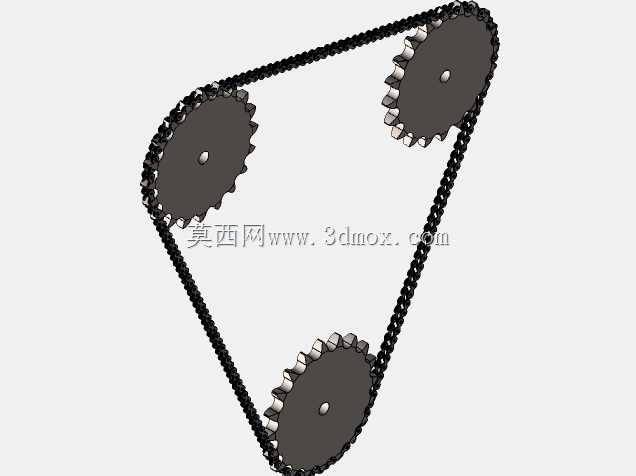

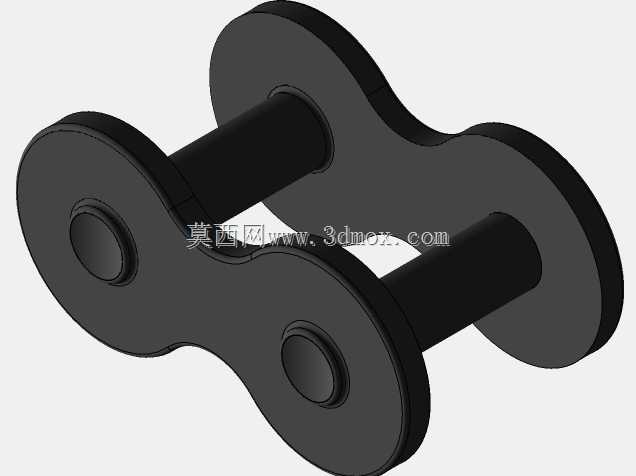

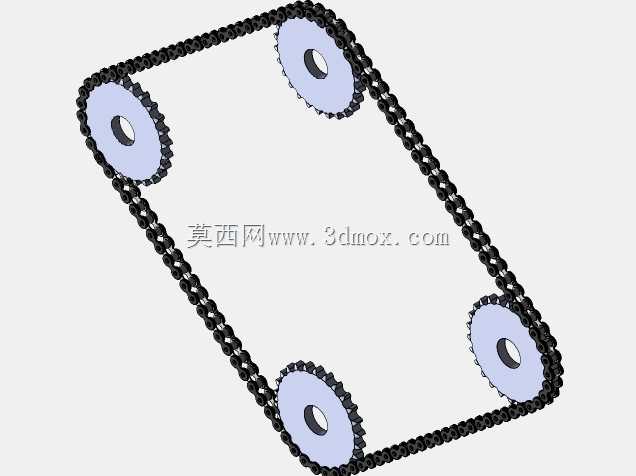

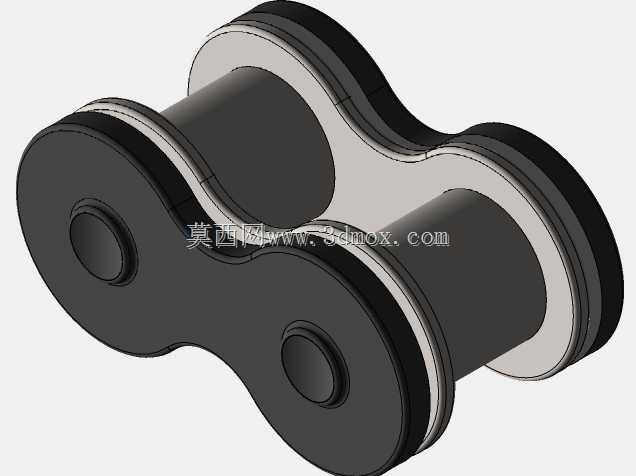

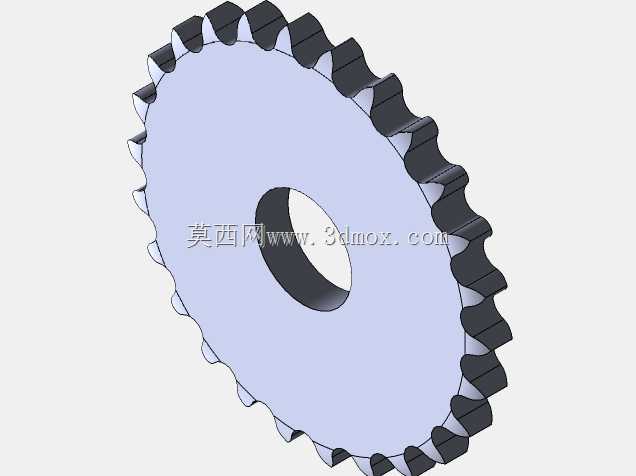

　　只需要将设备倾斜段的进料端搭在排水沟的截污槽位置，锁死脚轮即可完成安装，设备整体长度为1120mm，储污箱侧的高度为760mm，安装时需要预留至少1200mm的纵向操作空间，方便定期抽出储污箱倾倒收集的污物。设备的传动结构采用双侧同步带带动链板筛网运转，筛网的网孔孔径设置为8mm，能够有效拦截排水沟内的食物残渣、泥沙结块、掉落的餐厨杂物等常见固体污物，同时不会阻碍污水正常通过，避免造成排水沟壅水。链板表面设置有横向的挡料凸条，当筛网向上运转时，挡料条能够托住固体污物，避免污物在重力作用下下滑，保证污物能够顺利输送到顶部的卸料位置，落入后侧的储污箱内。储污箱采用抽拉式结构，和设备机架之间设置有密封胶条，避免储污箱内的异味散出，

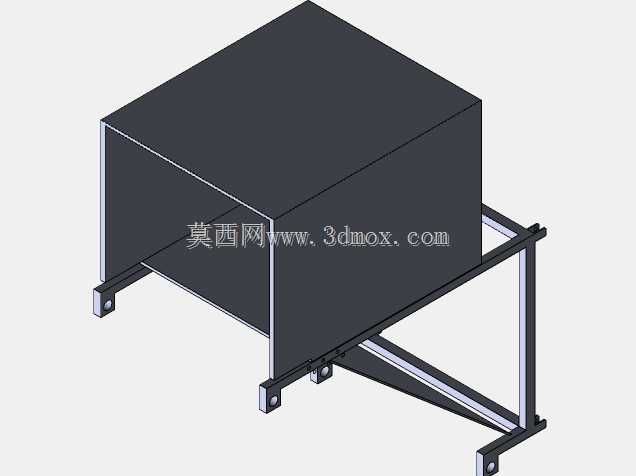

　　同时储污箱的容积为45L，按照常规餐饮后厨的排污量计算，可以容纳3-5天的拦截污物，不需要频繁倾倒，降低日常维护的工作量。设备的驱动端设置在倾斜段的顶部位置，做了防水密封处理，防护等级达到IP65，能够适应排水沟周边高湿、偶尔溅水的作业环境，不会因为受潮出现电路故障。在设计过程中，特意将设备的机架主体采用方管焊接结构，整体做了镀锌防腐处理，能够长期在潮湿的排污环境下使用，不会出现锈蚀掉漆的问题，设备的所有转动部位都采用了免维护的含油轴承，不需要定期加注润滑脂，降低后期维护的成本。实际使用时，设备可以搭配液位传感器实现自动启停，当排水沟内的液位达到设定阈值时自动启动运转，拦截输送污物，液位下降到安全值后延时运转3分钟再停机，保证筛网上的污物全部输送到储污箱内，避免残留的污物在筛网上腐烂发臭。
