脚踏式人力驱动钻床结构设计

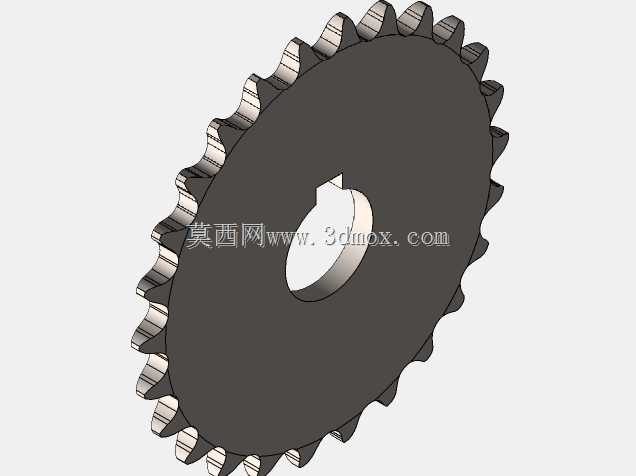

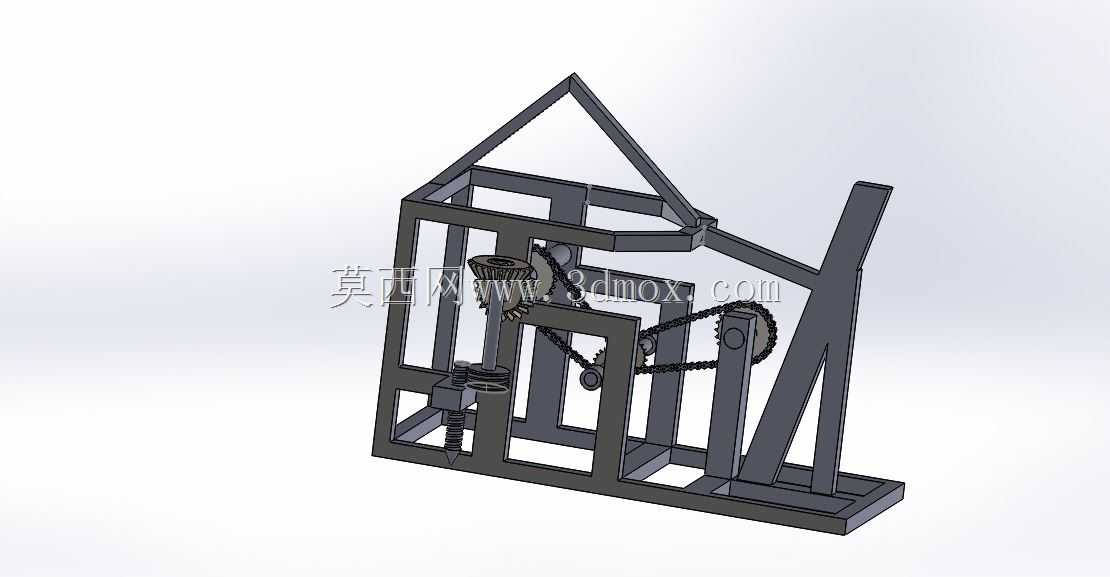

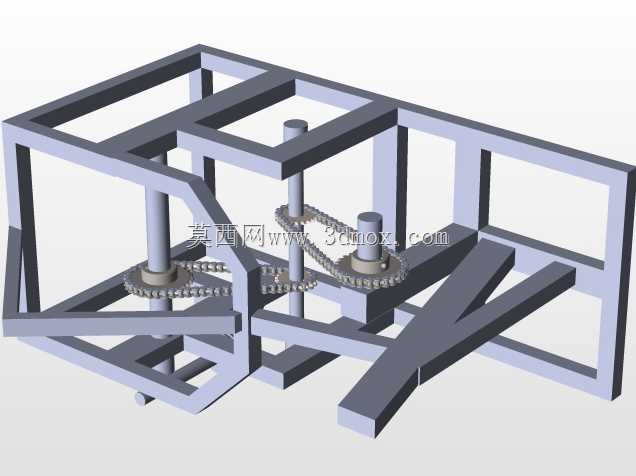

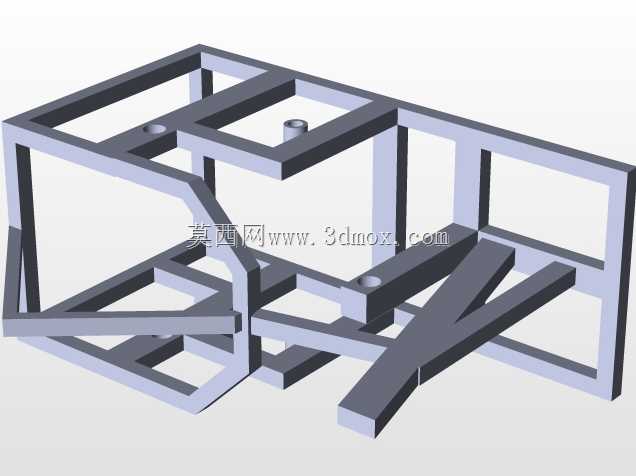

　　这款脚踏式钻床的设计初衷，是面向无电力供应的野外维修、小型作坊临时加工场景，解决缺乏电动工具时的金属、非金属工件钻孔作业需求，整体结构完全依靠人力脚踏作为动力输入，无需外接电源或气源，适配偏远工地、户外抢修、个体手工作业等无稳定供电的作业环境。从结构布局来看，设备采用框架式方管焊接机架作为承载基体，底部为矩形安装底座，预留的地脚安装孔可直接固定在木质或钢制工作台面，安装边界控制在长600mm、宽400mm的台面范围内，整体高度不超过800mm，作业时操作人员坐于设备侧方，双脚踩踏踏板组件即可完成动力输入，无需额外站立操作，适配常规坐姿作业的人机工程尺寸。动力传递路径采用链传动与齿轮组结合的方案，脚踏曲柄带动主动链轮转动，

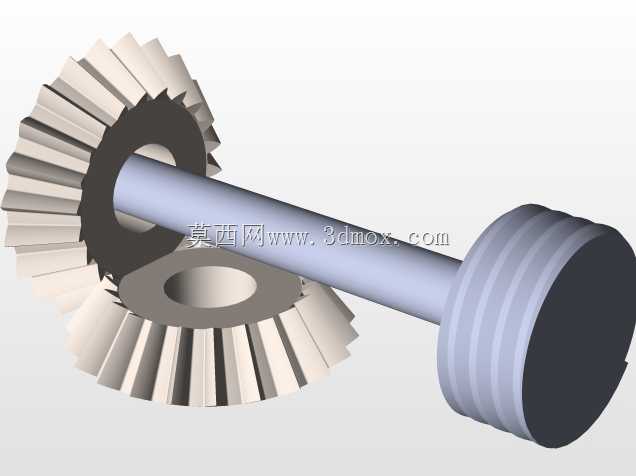

　　通过链条将动力传递至主轴侧的从动链轮，再经锥齿轮组换向将水平方向的脚踏转动转换为主轴的垂直回转运动，传动比经过匹配设计，脚踏频率保持在每分钟60次左右时，主轴转速可达到普通小直径钻头钻削所需的合理区间，避免人力输入时转速不足导致的钻头卡滞、钻削效率低下问题。进给操作采用手动压杆控制，操作人员单手下压压杆即可带动主轴套筒沿垂直导轨下行，实现钻头的进给动作，压杆的力臂经过优化，施加较小的下压力即可获得足够的钻削进给力，适配薄钢板、塑料、木材等常见工件的小直径钻孔作业，最大钻孔能力可覆盖10mm以内的普通钢材钻孔需求。机架上方设置的三角形防护框架，可对传动链轮、齿轮等运动部件形成遮挡，避免作业时衣物、工具卷入传动结构，提升操作安全性；

　　主轴组件采用标准钻夹头接口，可直接适配通用直柄麻花钻，无需定制专用刀具，降低使用过程中的配件替换成本。整体结构没有复杂的电控、液压元件，所有零部件均为常见的机械加工件与标准件，后期维护仅需定期对链条、齿轮啮合位置加注润滑脂即可，故障率极低，适合缺乏专业维修条件的作业场景使用。在建模过程中，所有运动部件均做了干涉检查，踏板的往复行程、主轴的上下进给行程、传动链的张紧调节空间都预留了合理余量，装配时可通过调整链轮中心距实现链条张紧，避免传动过程中出现跳齿、脱落问题；主轴的回转支撑采用深沟球轴承，可承受钻削过程中的径向力与少量轴向力，保证主轴回转精度，满足普通钻孔作业的同轴度要求。
