交错轴啮合斜齿轮传动组件结构设计

　　这套斜齿轮传动组件主要面向交错轴动力传递场景设计，常见于中小功率传动链路中需要改变动力传输方向的工位，比如小型输送设备的转角动力接驳、轻工机械的进给传动单元、仪器仪表内部的动力换向结构，相比直齿锥齿轮副，斜齿啮合的重合度更高，传动过程中轮齿是逐步进入和退出啮合状态，能有效降低传动冲击与运行噪音，适合对传动平稳性有一定要求的中低速工况。

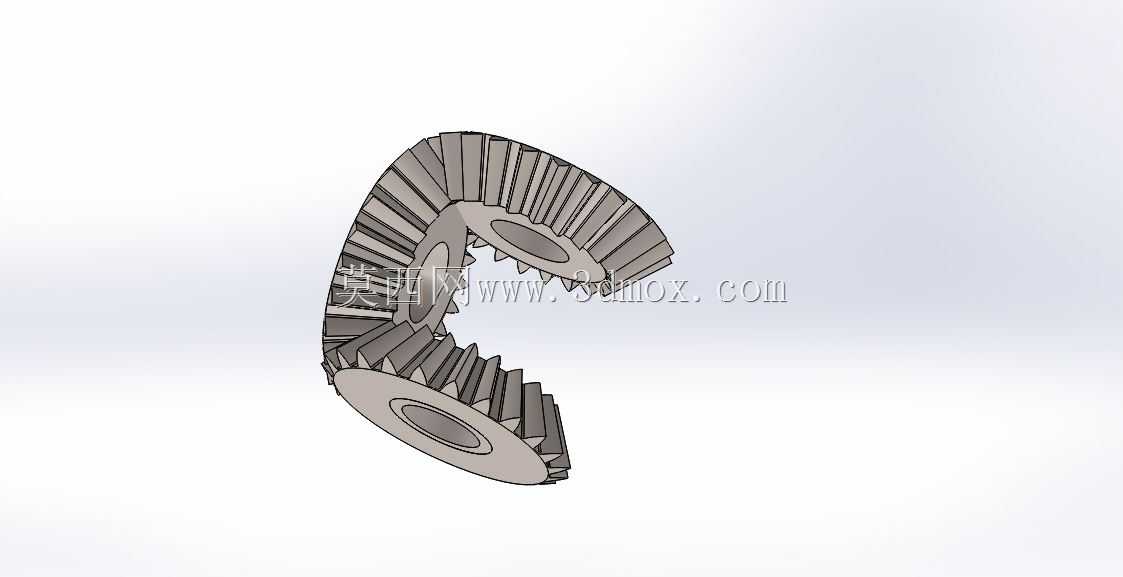

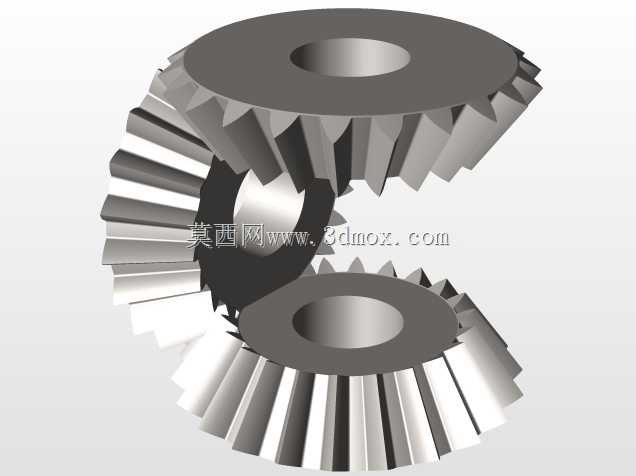

　　设计阶段首先确定的是两轴的空间交错角度，从啮合形态来看采用的是90度交错轴配置，轮齿的螺旋方向做了配对设计，保证啮合时齿面接触线沿齿宽方向连续滑动，不会出现直齿锥齿轮传动时的整齿冲击问题。齿形参数匹配阶段重点校核了重合度与根切风险，两个配对齿轮的齿数做了差异化配置，可根据实际传动比需求调整齿数比，适配不同的减速或等速换向传动需求。

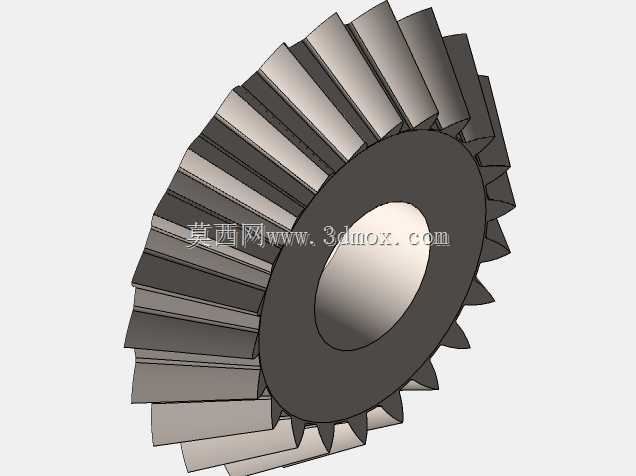

　　结构上两个齿轮均采用辐板式轻量化结构，中心设置通孔用于安装传动轴，孔位可根据配合轴径做公差适配，端面预留的台阶结构可用于轴向定位，配合键槽或紧定螺钉即可完成与轴的周向固定，安装时需要保证两轴的中心距与交错角精度，齿面啮合间隙控制在合理范围，避免出现偏载、卡滞或反向间隙过大的问题。

　　从安装边界来看，齿轮的齿顶圆直径、齿宽尺寸均做了紧凑化设计，不会占用过多安装空间，齿部的加工精度可根据使用场景选择，普通传动场景采用滚齿加工即可满足需求，对传动精度、噪音要求更高的场景可后续做磨齿精加工，齿面可根据负载工况选择调质、表面淬火等热处理工艺，提升轮齿的接触强度与耐磨性能。实际装配调试时需要在齿面涂抹润滑脂，定期检查啮合面的磨损情况，避免干磨导致齿面过早失效，这套组件的结构通用性较强，可直接适配多数需要空间交错轴动力传递的小型机械结构，也可作为非标设备传动单元的基础结构做参数化修改，快速适配不同的负载、转速与安装空间要求。
