剪式结构再生制动能量回收装置

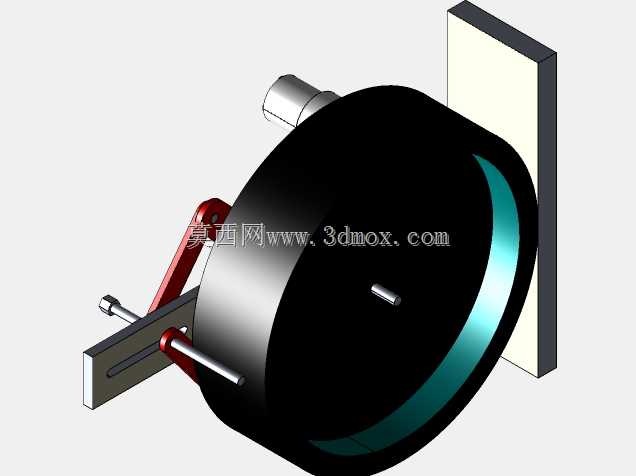

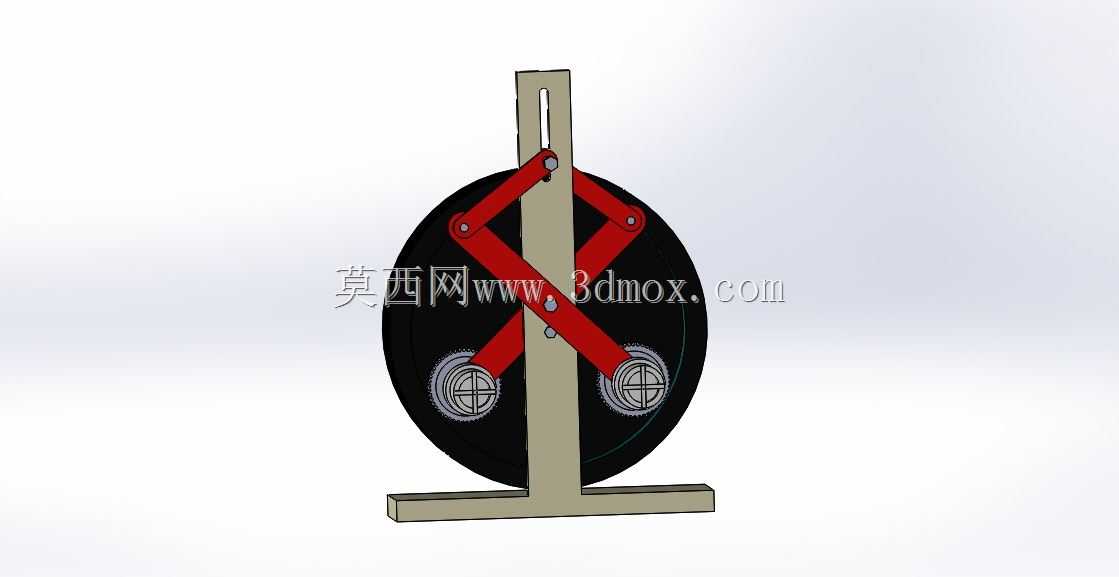

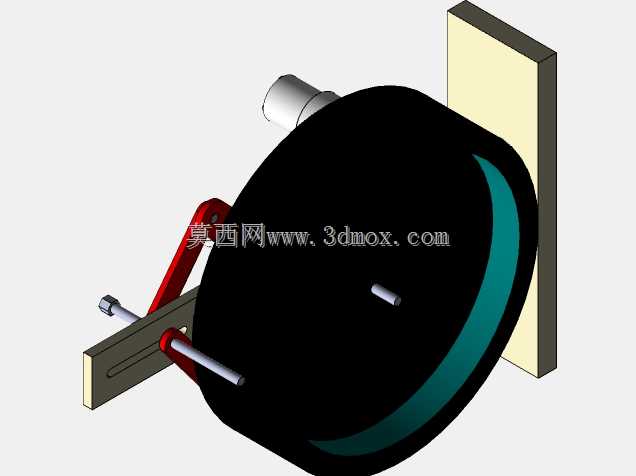

　　这套剪式布局的再生制动结构，核心是将车辆或旋转设备制动过程中耗散的动能，通过联动的机械结构传递至发电端完成能量回收，区别于传统摩擦式制动直接将动能转化为热能耗散的模式，可在低速代步设备、小型试验台架、非机动车等场景下实现制动能量的二次利用，降低配套储能单元的能耗压力。从结构布局来看，装置以立式T型安装支架作为承载基体，支架竖臂开设长条形调节槽，用于适配不同直径的制动轮安装需求，横臂作为安装基面可直接固定在设备机架平面，安装边界可根据配套制动轮的直径调整支架竖臂高度，整体安装占用空间紧凑，无需对原有设备的轮系布局做大幅改动。制动执行端采用对称布置的双剪式连杆结构，两组交叉连杆的一端铰接在支架竖臂的固定铰点上，

　　另一端连接带摩擦衬片的弧形制动块，制动块内侧贴合制动轮外圆面，连杆交叉点设置联动销轴，当制动触发时，剪式连杆同步收拢，带动两侧制动块均匀压向制动轮圆周面，保证制动过程中轮体受力对称，不会出现偏磨或轮体侧向受力变形的问题。在制动块与制动轮接触减速的过程中，轮体的转动动能不会完全通过摩擦转化为热能，而是通过同轴布置的传动齿轮组，将轮体的转动传递至配套的发电模块，也就是结构中制动轮两侧的圆形发电组件，实现制动过程中的动能到电能的转换，回收的电能可直接供给设备的辅助用电单元或存入配套储能电容。设计过程中需要重点匹配剪式连杆的铰点位置，保证制动时的压紧力足够提供额定制动扭矩，同时要控制连杆收拢行程，避免制动块过度压紧导致轮体抱死，

　　丧失转向或运行稳定性；传动齿轮组的传动比需要匹配发电模块的额定转速区间，保证制动过程中不同轮体转速下都能有稳定的电能输出，避免低转速下发电效率不足的问题。摩擦衬片采用耐磨复合材料，预留了磨损补偿的调整间隙，可通过支架竖臂上的调节槽调整铰点位置，补偿衬片磨损后的行程损失，延长结构的维护周期。整套结构没有复杂的液压或电控辅助单元，纯机械联动的模式可靠性更高，适合在工况简单、对成本敏感的小型移动设备上搭载，既保留了机械制动的可靠制动力，又实现了制动能量的回收利用，相比传统制动结构的能量利用率有明显提升。
