28YBJ-48直流5V减速步进电机结构设计

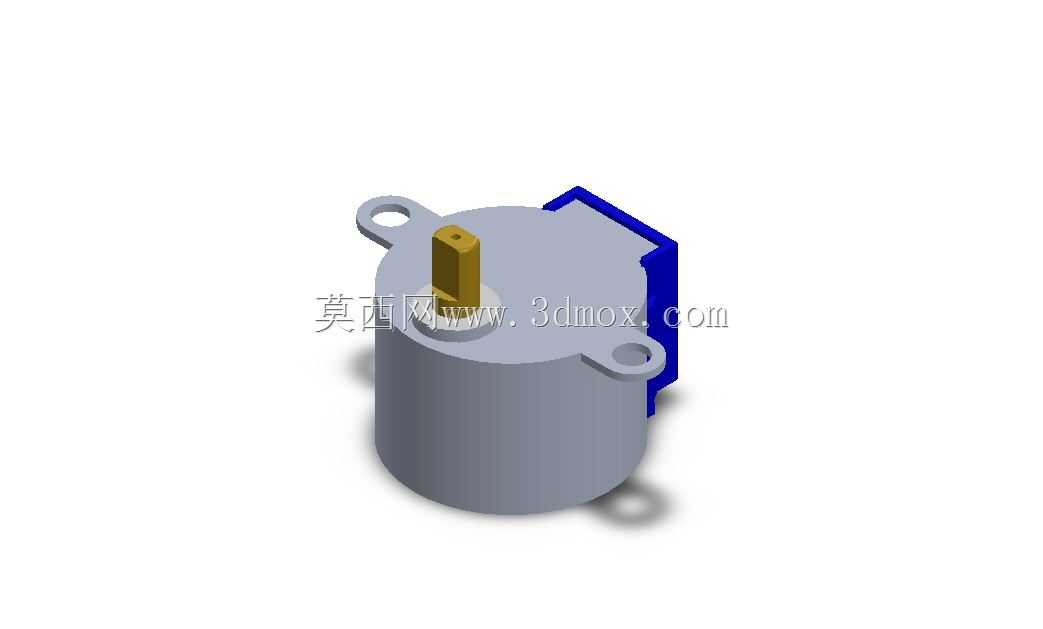

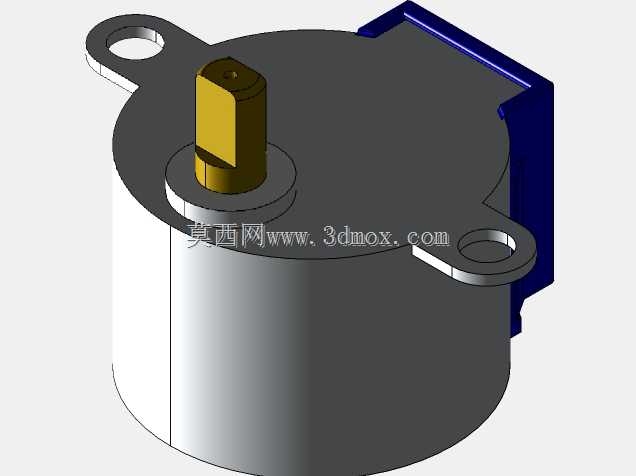

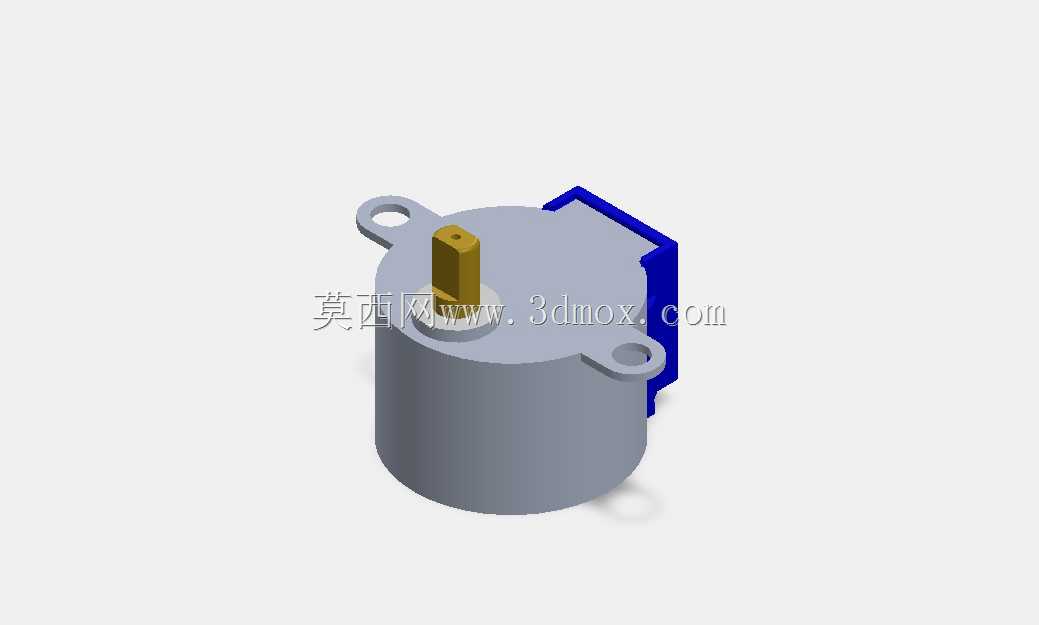

　　这款28YBJ-48型直流5V步进电机，是小型自动化执行场景里应用极广的动力元件，日常在智能云台转角控制、小型阀门开度调节、桌面级设备送料机构、智能家居风摆驱动这类需要精准角位移输出的场合，都能见到它的身影。不同于常规开环步进电机的直出轴设计，这款电机内置了多级齿轮减速组，把转子的高速低扭矩输出，转化为输出轴的低速大扭矩转动，单步距角经过减速后可以做到极小的角度输出，配合对应的驱动板就能实现精准的角度定位，不需要额外加装外置减速结构，能大幅缩小整套执行机构的安装体积。从结构设计层面来看，这款电机采用圆柱形主体外壳，顶部伸出的输出轴为扁位结构，和配套的摇臂、连杆类零件装配时可以直接周向锁止，不需要额外加工键槽就能传递额定扭矩，

　　降低了配套零件的加工难度。外壳顶部对称设置了两个带安装孔的固定耳，安装孔的中心距经过标准化设计，在做结构排布时可以直接按照孔位预留安装柱，不需要额外做转接支架，安装时两颗螺丝就能完成整机固定，装配效率很高。尾部的蓝色端盖是驱动接线端的防护结构，接线引脚按照标准线序排布，和常用的ULN2003驱动板可以直接插接，不需要额外调整线序，能减少硬件调试的工作量。做整机结构排布时要注意，这款电机的主体圆柱外径为28mm，安装时要在圆柱周边预留至少1mm的装配间隙，避免和周边结构件产生运动干涉；输出轴的伸出长度要和配套传动件的安装深度匹配，防止轴端顶死或者传动松脱；固定耳的安装孔适合用M2或者M2.5的自攻螺丝锁紧，

　　对应的安装柱外径要做到4mm以上，保证多次拆装后不会出现柱体断裂的问题。这款电机的输出扭矩经过减速组放大后，足够驱动小型负载做定角度转动，而且因为是步进驱动方式，停机时自带锁止力矩，不需要额外加装刹车结构就能保持当前位置，在低负载定位场景里的可靠性远高于普通直流减速电机。建模时还原了内部减速齿轮组的传动比关系，外壳的拔模角度、安装耳的加强筋结构、输出轴的扁位尺寸都按照实物测绘参数制作，导入装配体后可以直接做干涉检查，也能用来模拟实际的运动行程，给整套机构的结构设计提供准确的尺寸参考。
