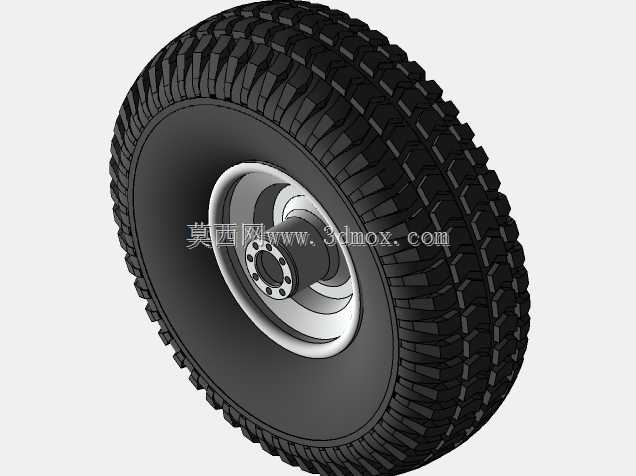

重载卡车越野花纹钢制轮毂车轮结构

　　该车轮结构主要适配重载越野类卡车底盘，多用于非铺装路面的工程运输、矿区作业、野外基建通勤场景，承担整车承载、地面附着力传递、行驶缓冲的核心作用，是卡车行走系统的关键终端部件。设计阶段优先考虑非铺装路面的抓地性能与重载工况下的结构可靠性，轮胎部分采用大节距块状越野花纹设计，花纹块边缘做了阶梯式倒角处理，既可以在泥泞、碎石路面嵌入地面提升抓地力，也能减少硬质路面行驶时的花纹块异常磨损，花纹沟深度预留了足够的磨损余量，同时沟底做了圆弧过渡，避免夹石后造成胎面割伤。轮毂部分采用钢制多辐式结构，轮辐与轮辋采用焊接连接工艺，安装端面设置了均布的螺栓定位孔，孔位公差按照商用车轮端安装标准设计，可匹配常规重型卡车的轮边减速器、制动鼓安装接口，

　　中心定位孔与轴头的配合尺寸预留了合理的安装间隙，方便现场维修拆装。轮辋的胎圈座位置做了凸起的止口结构，可在低胎压越野行驶时防止轮胎脱圈，气门嘴预留孔位置避开了制动管路与平衡块安装区域，避免行驶过程中出现干涉。从安装边界来看，该车轮的偏距设计适配宽体重载卡车的轮距要求，转向时轮胎外边缘不会与翼子板、转向拉杆发生运动干涉，满载状态下轮胎的变形量也在轮罩的容纳范围内，不会出现摩擦车身的情况。建模过程中对轮胎花纹的节距做了差异化排布，还原真实轮胎的降噪设计逻辑，轮毂的安装孔、加强筋、焊接坡口等细节都做了1:1还原，可直接用于底盘总装的干涉检查、行走系统的运动仿真，也可作为商用车设计教学、轮端结构改装参考的数模基础。

　　结构设计时充分考虑了不同工况的受力特性，轮毂辐板的厚度从中心安装区到轮辋连接区做了渐变处理，在保证整体强度的前提下尽可能降低簧下质量，提升行驶的平顺性，轮胎的胎侧厚度也按照重载轮胎的实际参数设置，可模拟不同胎压下的胎侧变形特性，为整车平顺性仿真提供准确的数模支撑。
