筒式褶皱结构空气过滤元件三维设计

　　这款筒式空气过滤元件的设计，最初是面向通用气动系统、小型内燃机进气端的前置净化需求做的结构优化，区别于传统平面滤网的结构形式，褶皱式滤材排布的核心目的是在有限的安装空间内最大化有效过滤面积，降低气流通过时的阻力损失，同时延长单次维护的使用周期。从实际应用场景来看，这类过滤元件既可以配套小型空压机的进气口，拦截空气中的硬质粉尘颗粒，避免气缸、活塞环等运动副出现磨粒磨损；也可以用在工业传感检测设备的气路前端，过滤掉气源携带的杂质，保障检测气路的压力稳定性与检测精度，部分小型通风设备的进风端也能适配同结构的过滤元件。

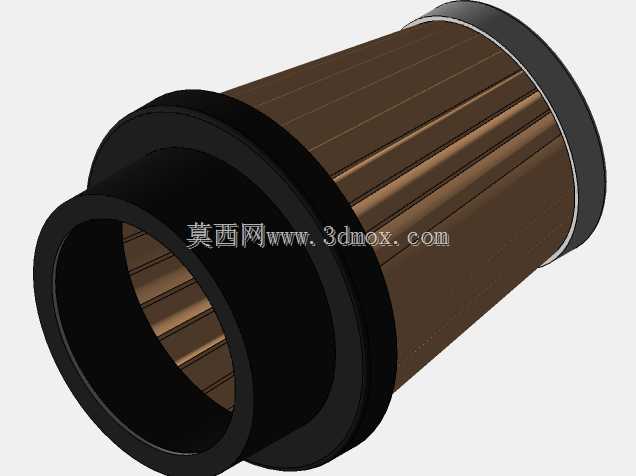

　　设计过程中首先确定的是两端密封端盖的尺寸边界，两端的黑色橡胶密封结构采用阶梯式止口设计，安装时可以直接卡入对应安装座的卡槽内，不需要额外的紧固件辅助固定，橡胶材质的压缩量控制在15%-20%区间，既能保证安装后的密封性能，避免未过滤的空气从侧边缝隙短路进入下游，也不会因为压缩量过大导致拆装困难。滤材部分采用轴向褶皱排布，每一道褶皱的弯折角度、折深都做了统一约束，避免滤材在气流冲击下出现倒伏、贴连的情况，保证每一段滤材都能参与过滤过程，不会因为局部贴连损失有效过滤面积。

　　从安装边界来看，整体为同轴圆筒结构，两端接口的同轴度公差控制在0.1mm以内，安装时不需要额外做角度对位，直接沿轴向推入安装座即可完成装配，适配的安装腔内径只需要比滤芯外径大0.5-1mm就能满足装配间隙要求，不会出现安装卡滞或者间隙过大导致的晃动问题。滤材与两端端盖的连接采用粘接密封工艺，粘接面做了环形凹槽结构，胶水填充后可以形成足够的粘接强度，即使在0.3MPa的反向气流冲击下，也不会出现滤材与端盖脱离的情况。

　　在功能特性上，这种结构的空气过滤元件对10μm以上的固体颗粒过滤效率可以达到98%以上，初始通气阻力不超过120Pa，不会因为加装过滤元件导致进气不足、设备功率下降的问题。日常维护时只需要沿轴向拔出滤芯，用压缩空气从内侧向外反吹就能清理掉滤材表面附着的粉尘，不需要特殊工具，维护成本很低。设计时也考虑了不同工况的适配性，端盖的橡胶材质选用耐温范围在-20℃到80℃的丁腈橡胶，可以适配大部分常规工业场景的环境温度要求，不会因为低温变硬脆化或者高温软化变形，影响密封效果。
