车床四工位手动换刀刀架结构

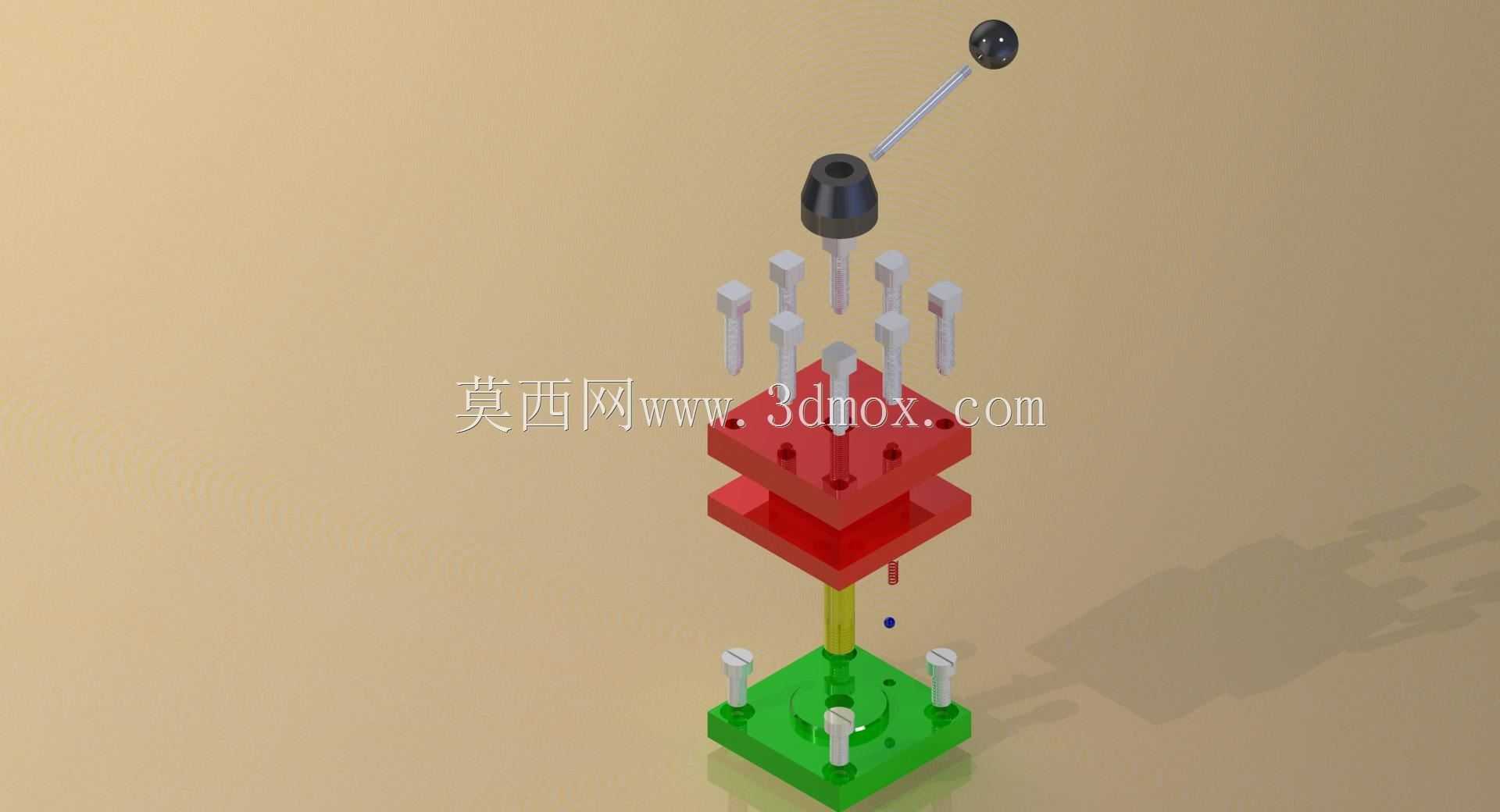

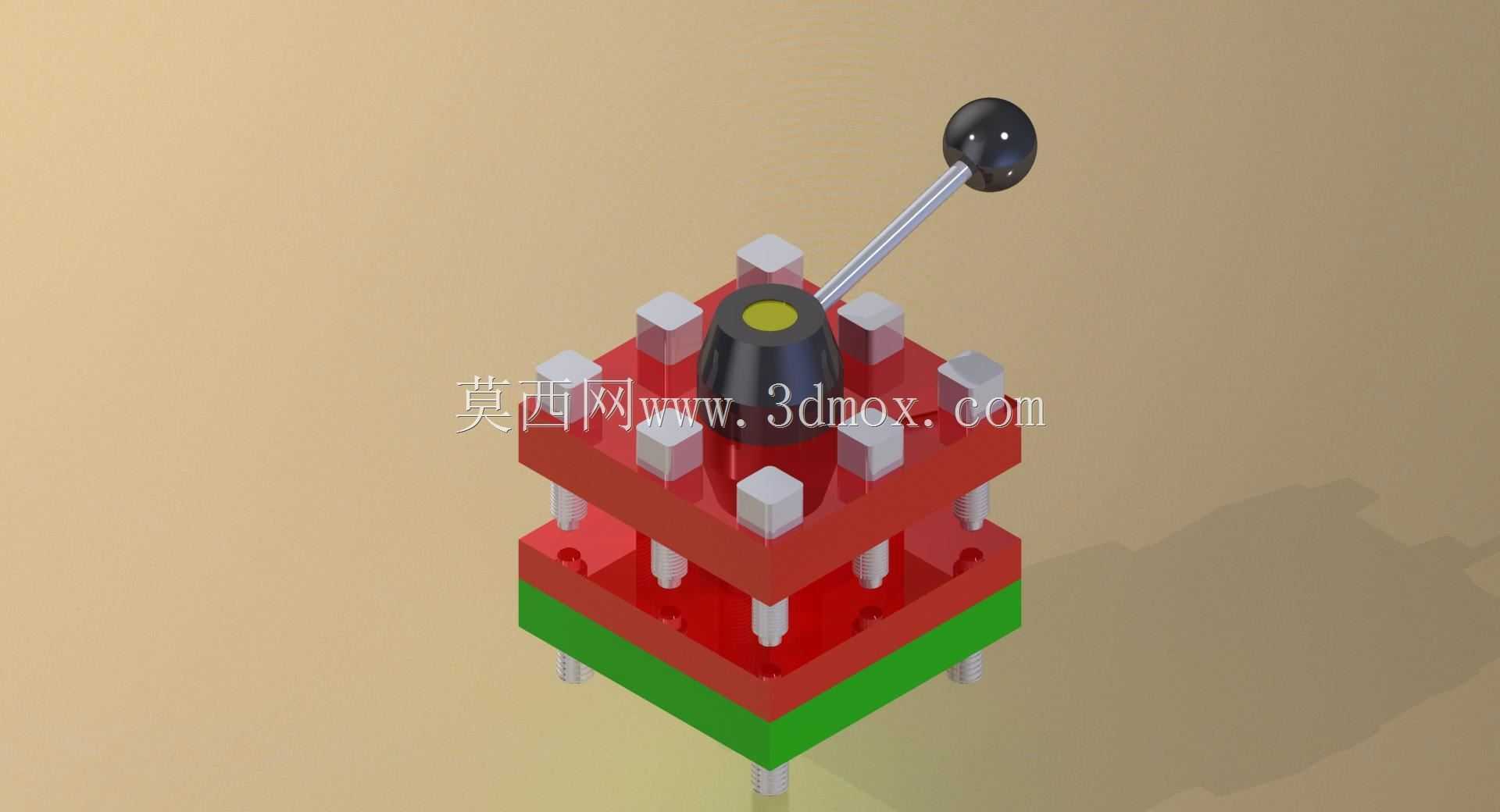

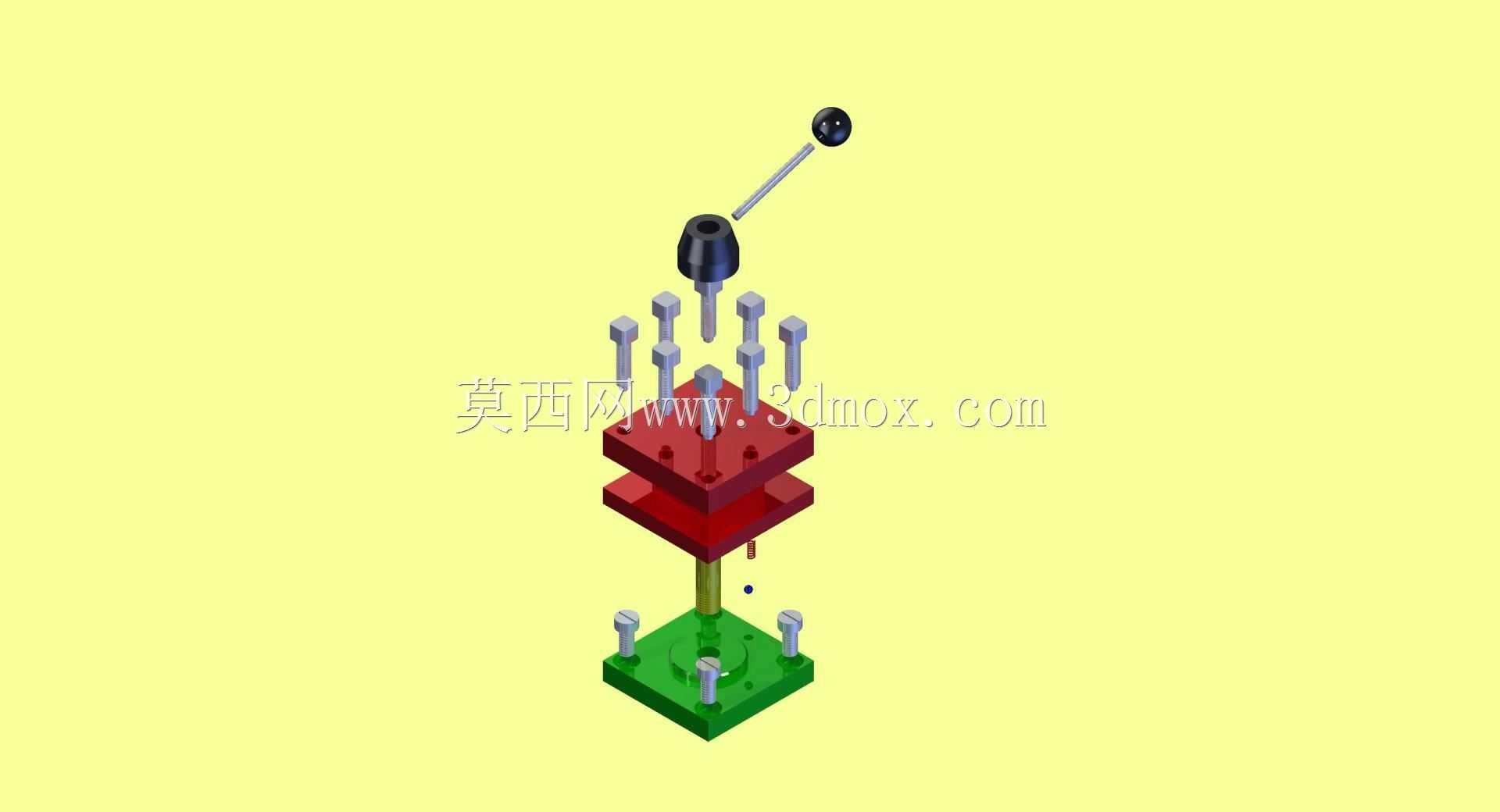

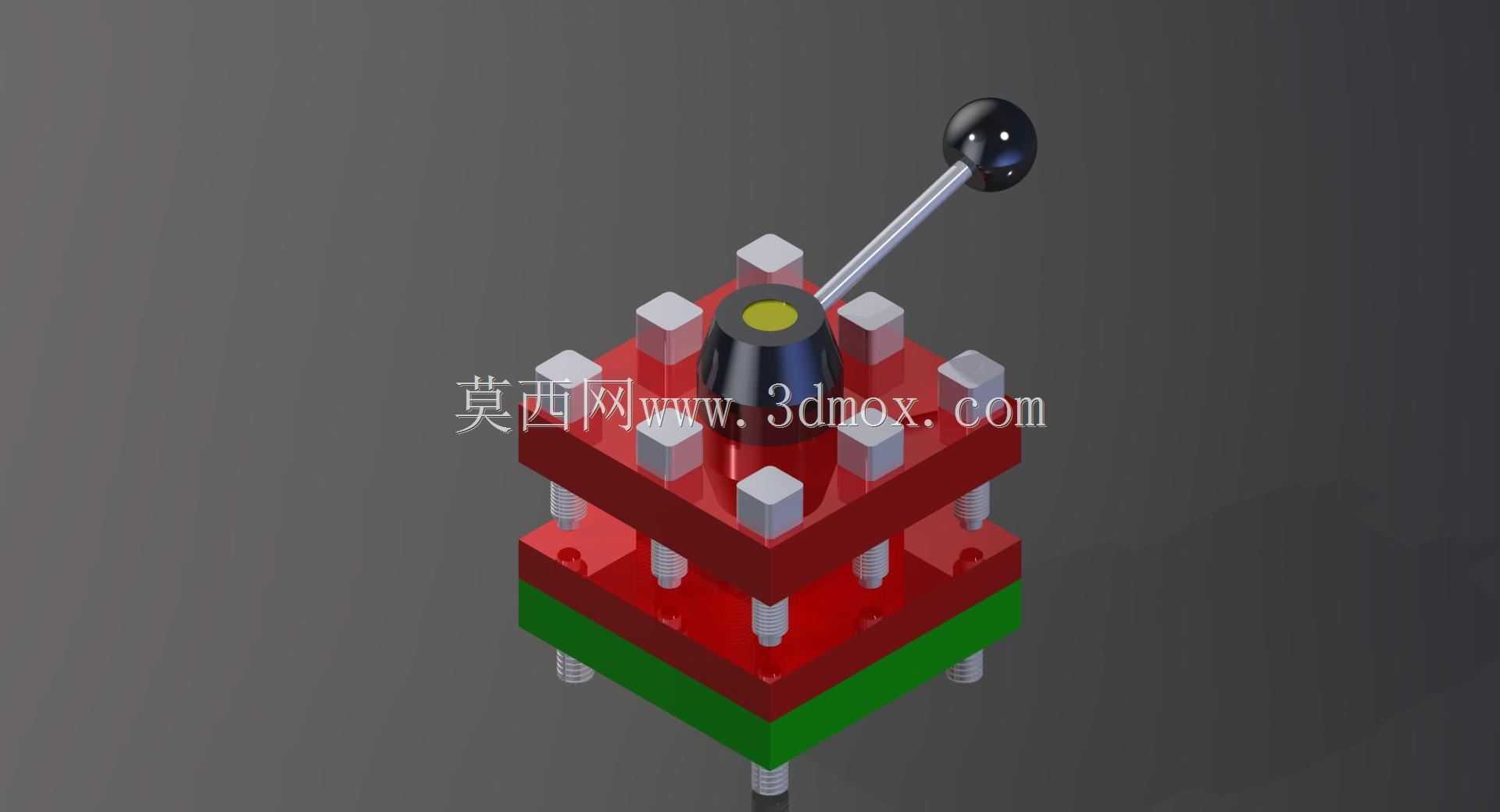

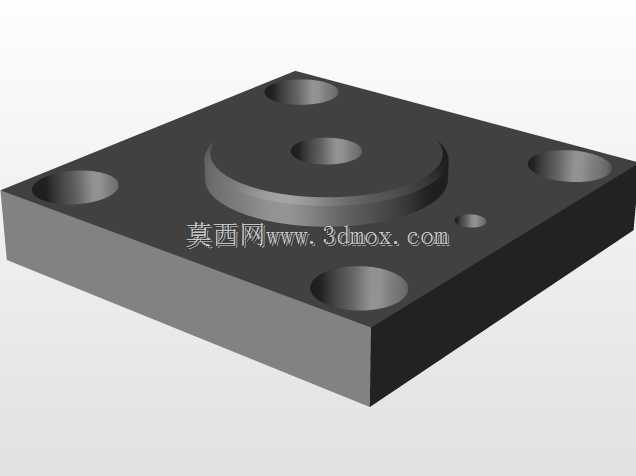

　　这款手动刀架是普通卧式车床配套的核心功能部件，主要适配中小型普通车床的刀台安装位，承担切削加工过程中的刀具装夹与工位切换功能，在单件小批量的轴类、盘类零件车削作业场景中应用十分广泛。区别于电动回转刀架的电控驱动逻辑，这款刀架采用手动操作的机械定位结构，整体采用层叠式的方体布局，底部为安装基座，设置有与车床中拖板刀台安装位匹配的连接孔位，可直接通过螺栓固定在车床中拖板的对应安装面上，安装时需保证刀架定位基准与车床主轴轴线的平行度、垂直度公差控制在0.02mm以内，避免加工时出现刀具偏斜影响尺寸精度。刀架主体共设置四个均匀分布的刀具装夹工位，每个工位都配置独立的刀具压紧螺栓，可同时装夹外圆车刀、端面车刀、切断刀、

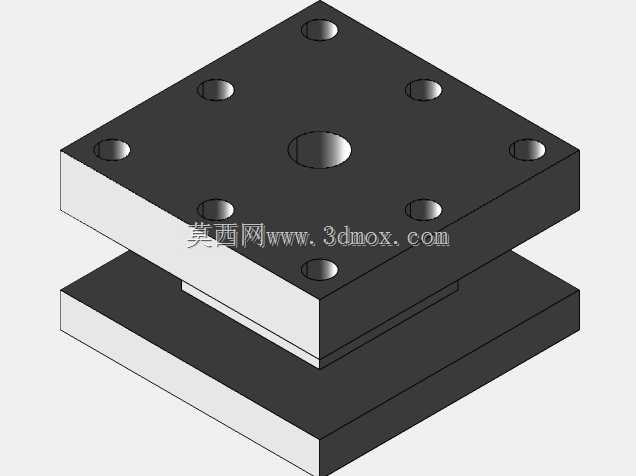

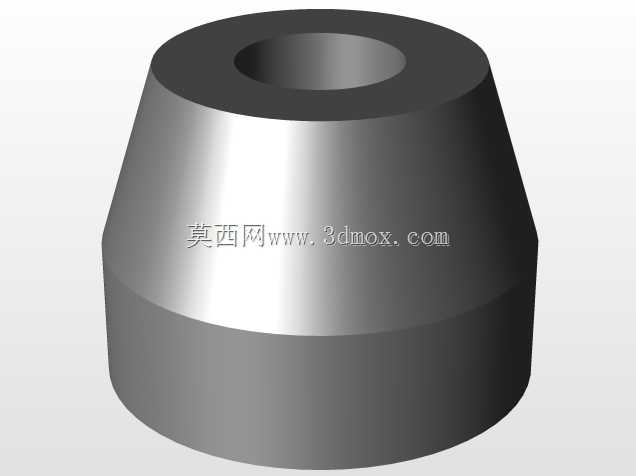

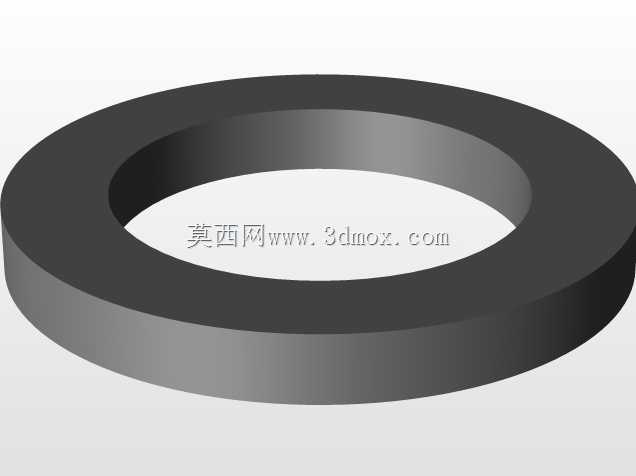

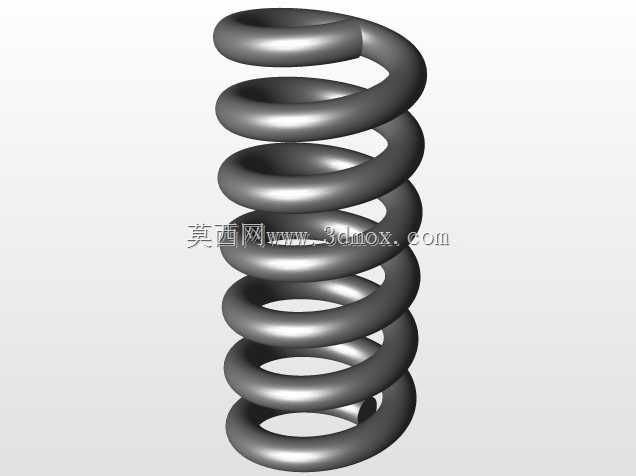

　　内孔车刀四种不同功能的切削刀具，工位切换时通过顶部的操作杆完成转位与锁紧动作，转位过程中依靠内部的定位销实现工位的精准对位，重复定位精度可控制在0.01mm以内，能够满足常规车削加工的精度要求。设计过程中充分考虑了手动操作的人机工程需求，操作杆的握持端设置球形握把，操作力矩经过匹配优化，操作人员无需借助额外工具即可单手完成转位锁紧操作，有效减少单件加工过程中的换刀辅助时间。刀架的层叠结构中，中间层为转位承载主体，承担刀具装夹后的切削载荷传递，每层结构之间设置耐磨垫片，降低长期反复转位带来的接触面磨损，延长部件的使用寿命；底部基座与中拖板的接触面经过精磨处理，保证安装后的接触刚度，避免重切削过程中出现刀架振颤影响加工表面质量。

　　从安装边界来看，这款刀架的整体外廓尺寸适配回转直径400mm以内的普通车床，装夹刀具时可兼容20mm×20mm、25mm×25mm两种常用规格的车刀刀杆，刀具伸出长度可根据加工需求灵活调整，调整完成后通过两侧的压紧螺栓实现双向锁紧，避免切削过程中刀具出现位移。在实际生产场景中，这类手动刀架的结构可靠性高，故障点少，维护成本低，非常适合维修车间、教学实训场景以及小型加工坊的普通车床配套使用，相比电动刀架，它无需接入车床的电控系统，安装调试流程简单，对操作人员的技术要求更低，在常规的粗加工、半精加工作业中能够稳定发挥装夹定位作用，同时四个工位的布局也能覆盖绝大多数常规车削工序的刀具配置需求，无需频繁拆装更换刀具，进一步提升了小批量加工的作业效率。
