十字轴式万向联轴器传动结构

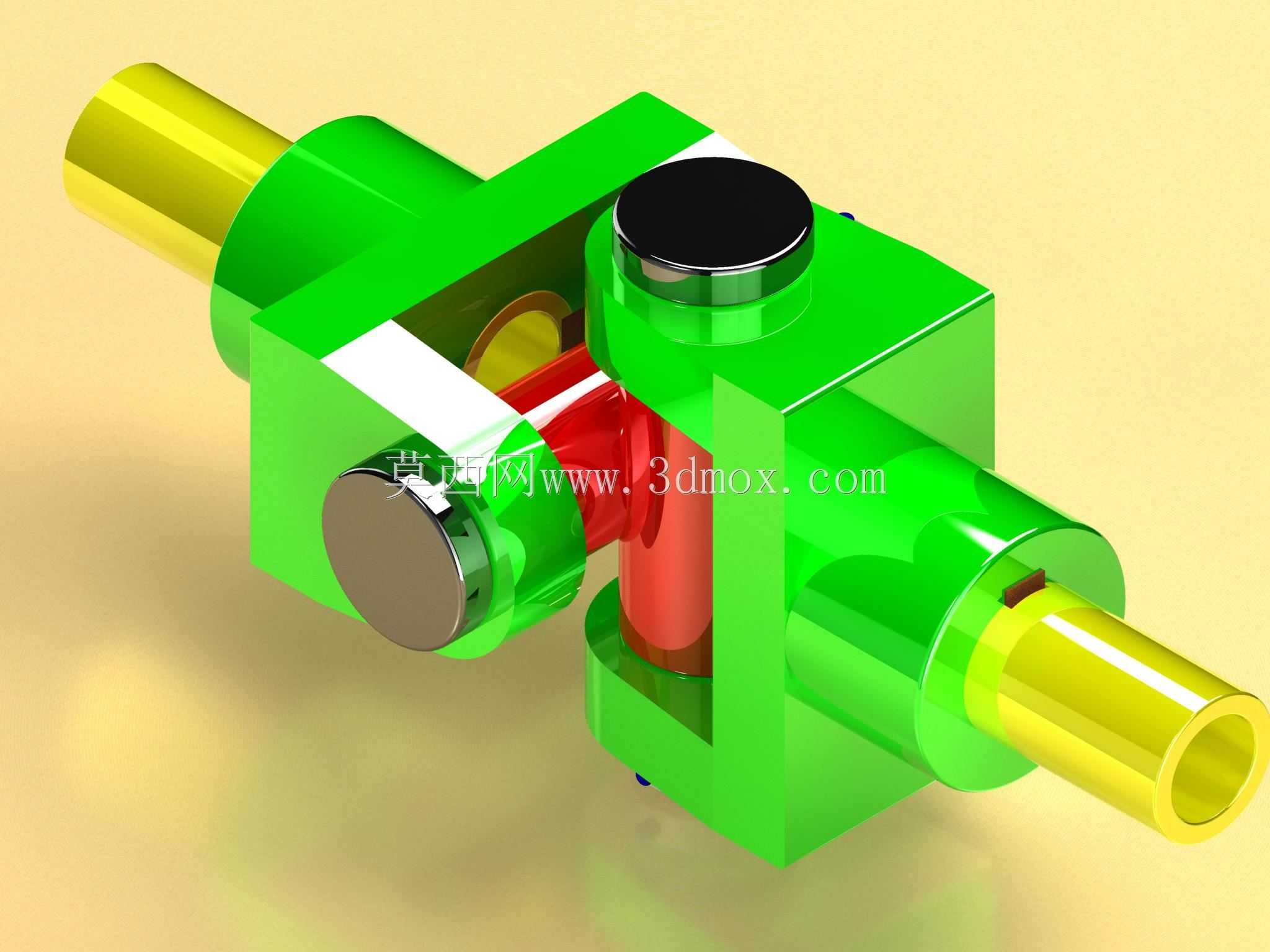

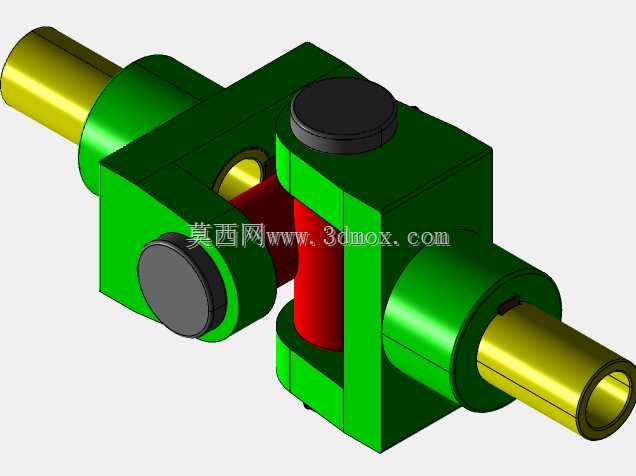

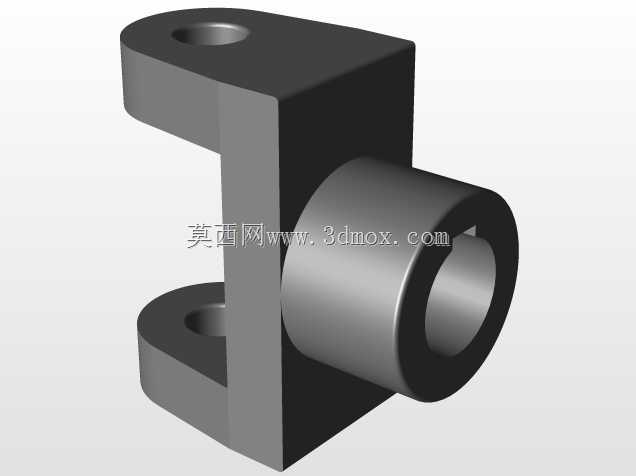

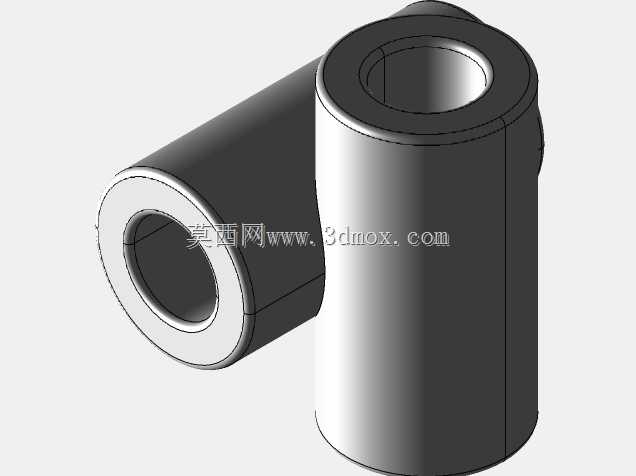

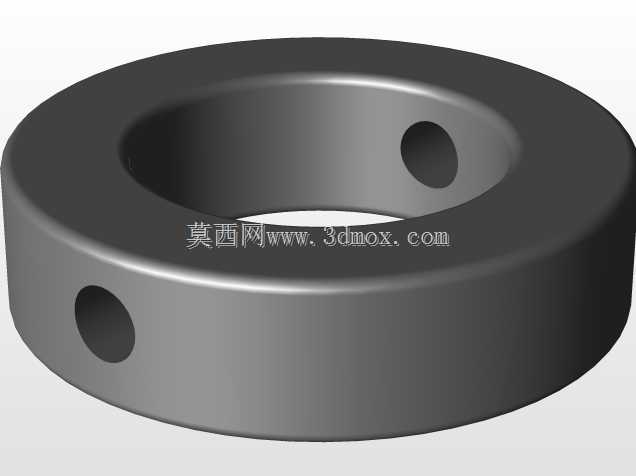

　　这款万向联轴器主要用于解决两轴存在轴线偏角时的动力传递问题，在各类工业传动场景中应用广泛，比如输送设备的动力端与从动端存在安装偏差时、小型机床进给传动链需要补偿轴系错位时、轻工机械的动力输出轴与工作轴无法保证严格同轴时，都能依靠自身结构特性完成稳定的扭矩传输，不会因为两轴的角度偏差产生额外的附加载荷，避免轴系、轴承因为偏载出现过早磨损。从结构设计来看，这款联轴器采用十字轴式的核心传动结构，两端为轴套式连接端，可分别与主动轴、从动轴配合，中间的十字传动块可以在两个垂直方向上进行角度偏转，允许两轴之间存在一定的角向偏移，补偿安装过程中产生的同轴度误差，同时也能适应设备运行过程中因为机架振动、负载变形带来的轴系位置变化。在设计建模过程中，

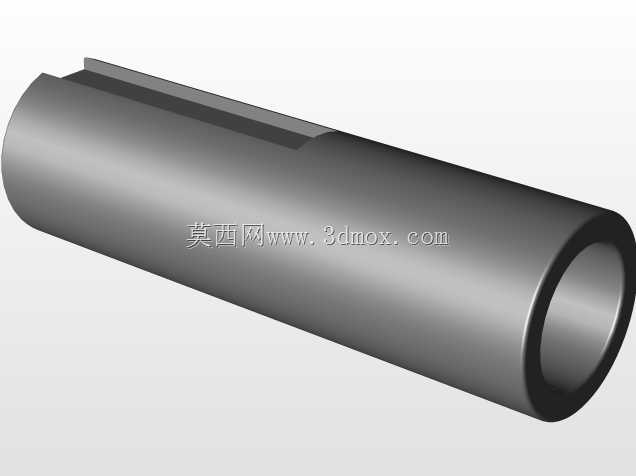

　　需要重点关注十字轴与两端轴套的配合间隙，间隙过小会导致偏转卡滞，无法正常补偿角度偏差，间隙过大则会在传动正反转切换时产生明显的回程间隙，影响传动精度，同时还要保证各转动副的润滑空间预留，避免长期运行出现干磨。从安装边界来看，两端轴孔为通孔设计，适配对应直径的圆柱轴，可通过顶丝或者键连接实现周向固定，整体外形为对称式结构，径向最大尺寸需要匹配安装位置的预留空间，轴向长度可根据实际传动间距进行适配调整，安装时不需要严格保证两轴的绝对同轴，降低了现场安装的调试难度。在实际使用中，这类联轴器可以传递稳定的旋转扭矩，传动过程中转速波动小，适合中低速、中等扭矩的传动场景，相比刚性联轴器，它的容错能力更强，能有效降低轴系对中精度的要求，

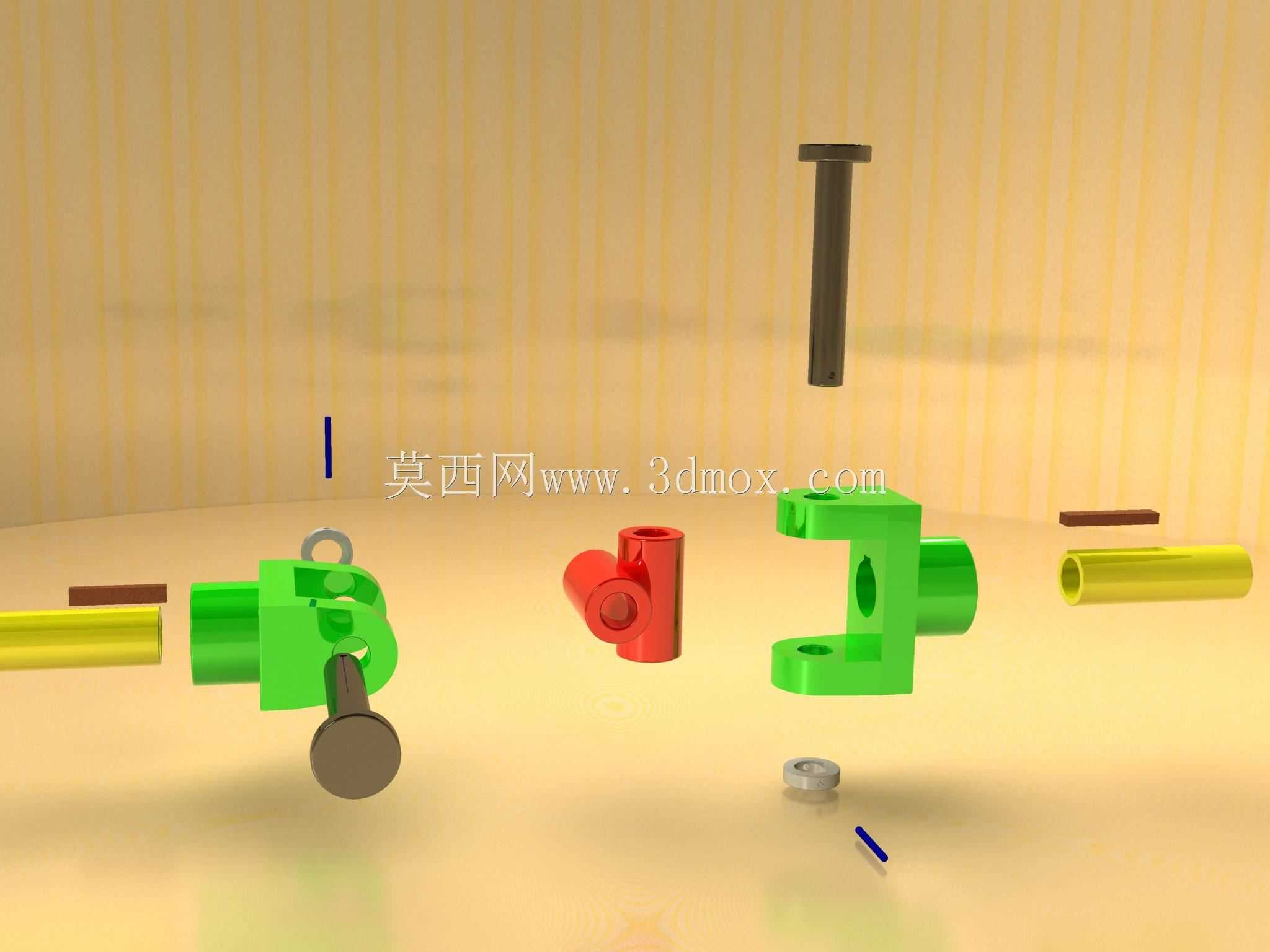

　　减少设备装配的工时成本，同时在设备运行出现小幅振动时，能起到一定的缓冲作用，保护动力端的电机、减速机等核心部件不受偏载冲击。建模时对各配合面的公差配合进行了合理设定，转动副处预留了合适的活动余量，整体结构没有冗余设计，零件数量少，拆装维护方便，日常使用只需要定期对转动铰接处补充润滑即可，不需要复杂的维护操作。
