带方形安装法兰的立式脚踏轴承结构

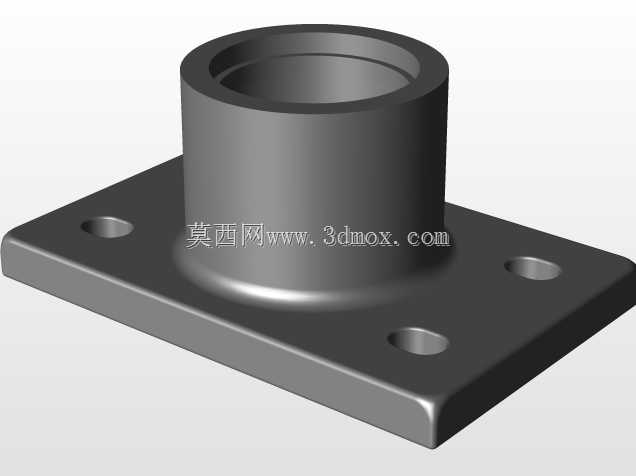

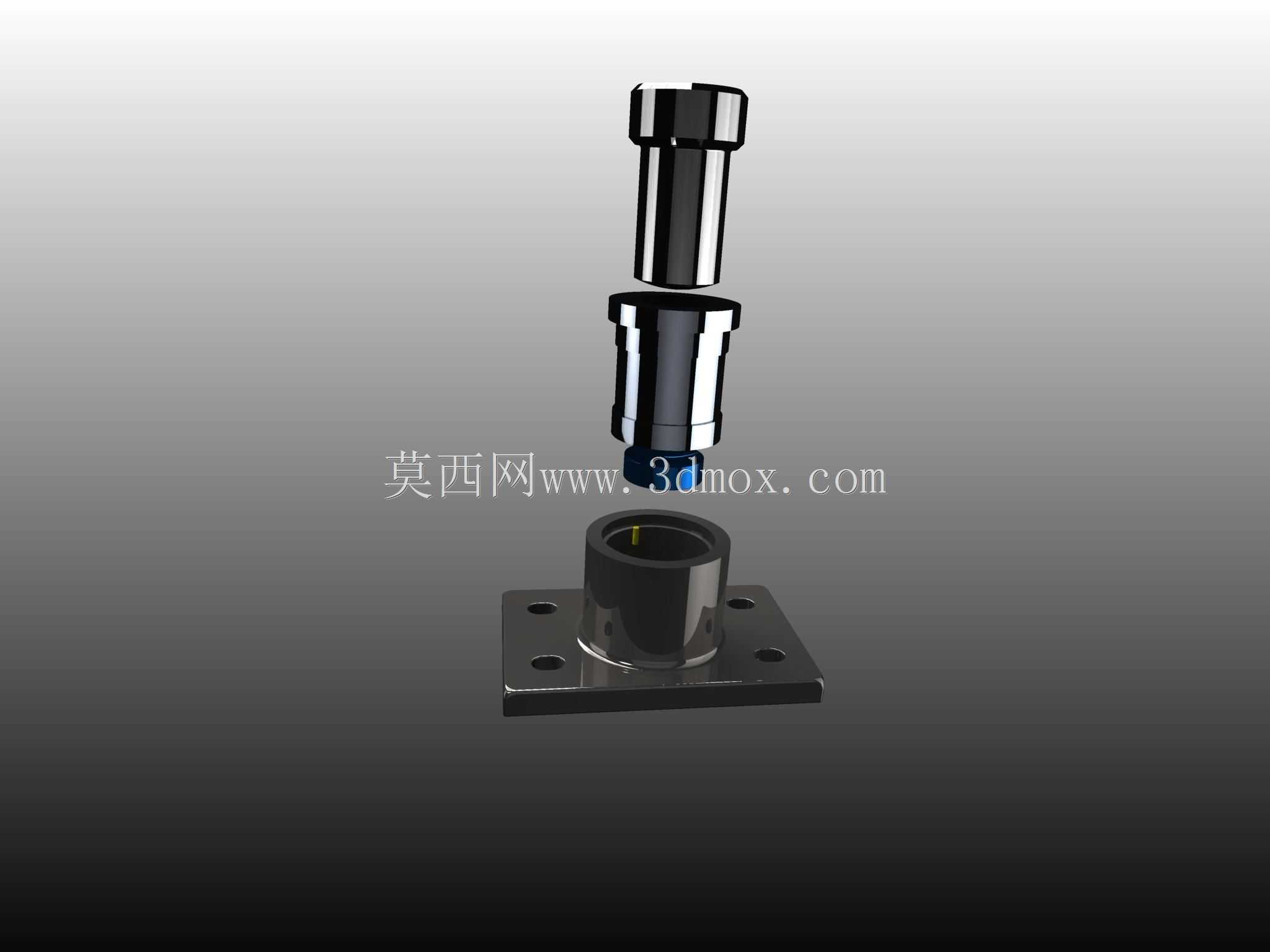

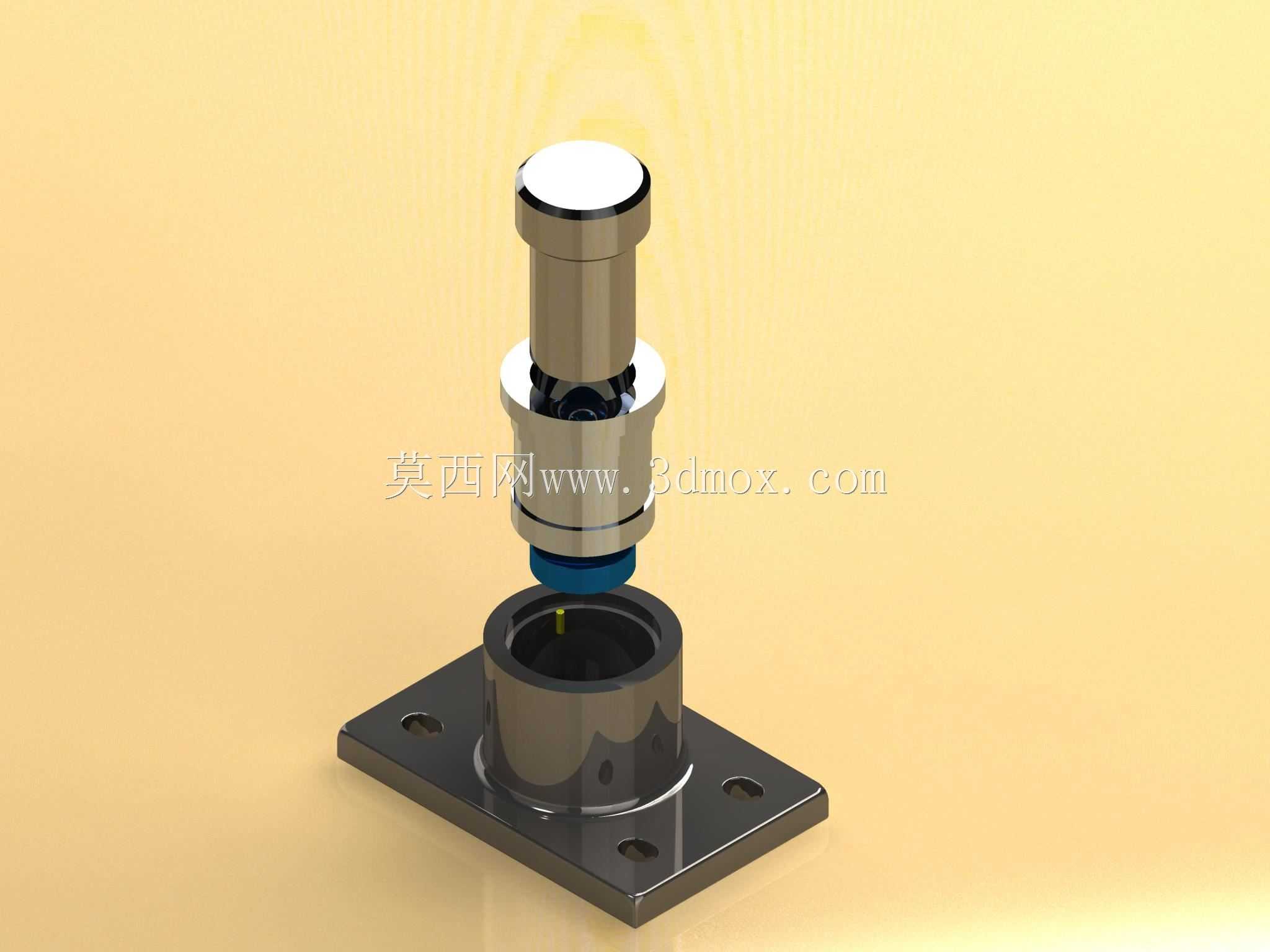

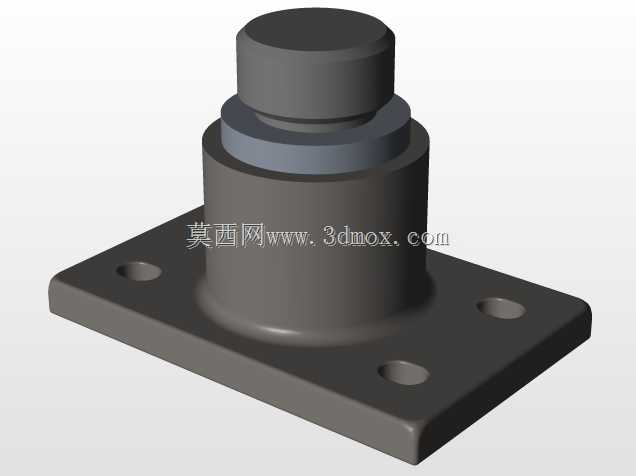

　　这类带方形安装法兰的立式脚踏轴承，多应用在需要脚踩触发动力传递、行程切换的轻工机械、小型冲压设备、纺织机械操作端，作为脚踏操作机构的核心回转支撑部件，替代传统无定位的销轴连接结构，解决长期脚踩操作带来的轴系偏磨、晃动量超差问题。从结构功能来看，上部的柱形轴段是与脚踏摆臂连接的配合段，表面做了高光洁度处理，和摆臂安装孔采用间隙配合，保证摆臂绕轴转动时无卡滞，轴端的限位凸台可以限制摆臂的轴向窜动，避免操作过程中摆臂脱出；中间的环形台阶是轴承的轴向定位面，安装时和安装座上端面贴合，承受脚踩操作带来的轴向冲击力，将载荷均匀传递到下部的安装法兰上；下部的方形法兰带四个对称布置的安装孔，孔位间距按照通用操作机构的安装边界设计，

　　适配常见的10-20mm厚度的设备安装面板，安装时可以通过螺栓直接固定在设备机架的预留安装位，不需要额外加工定位止口，法兰和轴套部分采用一体化结构，避免分体装配带来的同轴度误差。设计过程中优先考虑了操作端的载荷特性，脚踩操作的瞬时冲击力往往是静载荷的3-5倍，因此轴套的壁厚做了加厚处理，轴与套的配合面预留了润滑脂存储槽，长期使用时可以定期补充润滑脂，降低转动副的磨损速率；上部轴段的长度根据常见脚踏摆臂的厚度设计，预留了平键安装位，需要传递扭矩时可以加装平键，仅做回转支撑时也可以直接采用光轴配合，适配不同的机构连接需求。外形尺寸上，方形法兰的边长控制在常规安装面板的预留孔位范围内，整体高度不会超出设备操作端的安全防护边界，

　　安装后轴端突出法兰面的长度刚好满足摆臂的安装空间，不会和周边的防护盖板、操作踏板产生干涉；轴套的内孔和外圆采用一次装夹加工成型，同轴度控制在0.02mm以内，保证转动时的径向跳动量满足操作机构的精度要求，不会出现脚踏操作时的卡顿、偏摆问题。实际选型应用时，这类轴承可以直接替换原有简易销轴结构，不需要改动设备原有安装孔位，四个安装孔的位置度公差控制在0.1mm以内，适配市面上多数通用脚踏操作机构的安装尺寸，安装后可以大幅提升操作机构的使用寿命，降低日常维护的频次，减少因轴系磨损带来的操作空行程过大问题。
