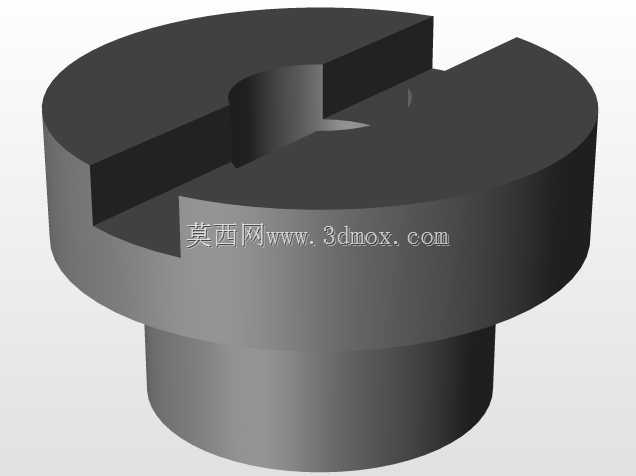

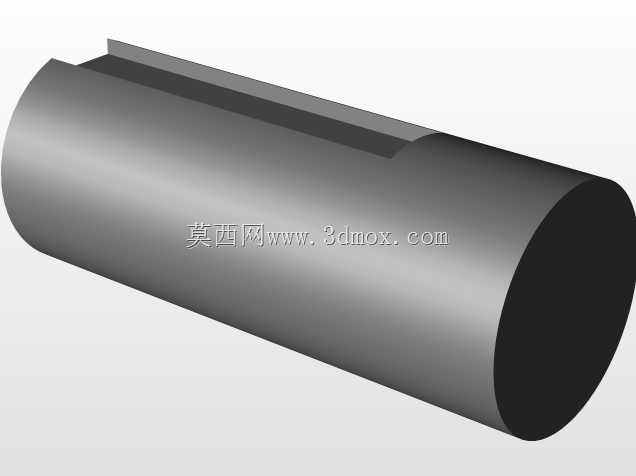

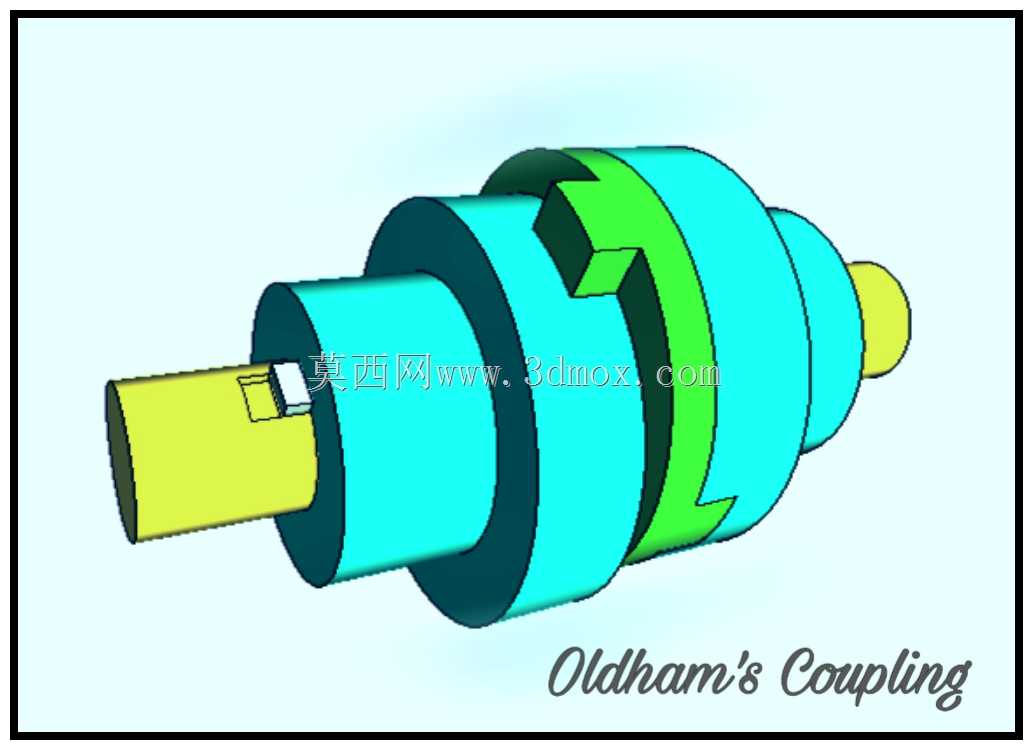

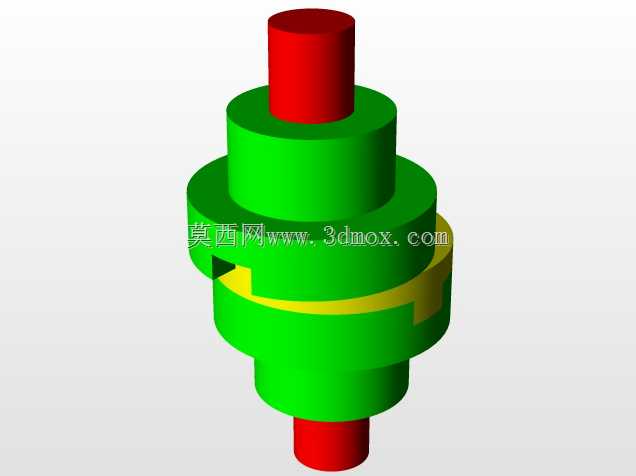

在轻工输送、小型机床进给、纺织机械罗拉传动这类存在平行轴安装偏差的传动场景里,十字滑块联轴器的应用占比一直不低,这类场景往往不需要补偿大角度角向偏差,更多是解决两轴安装时不可避免的径向偏移问题,同时还要兼顾结构简单、维护方便、成本可控的需求。这款十字滑块联轴器的结构逻辑非常清晰,两端是带凸榫的轴套,分别与主动轴、从动轴通过键连接实现周向固定,中间的十字滑块两侧开有互相垂直的凹槽,分别与两端轴套的凸榫嵌合,传动过程中滑块可以在凹槽内小幅滑动,以此补偿两轴之间的径向安装误差,避免轴系因为强行对中产生附加弯矩,烧坏轴承或者扭断轴头。从结构设计的细节来看,两端轴套的轴孔采用标准平键槽设计,适配常用的圆柱形传动轴,轴套外圆做了阶梯式设计,
靠近轴端的位置做了倒角处理,方便轴件插入安装,同时也能避免装配时刮伤操作人员。中间滑块的凸台与凹槽的配合间隙控制在合理范围,既不会因为间隙过大导致传动回程误差明显,也不会因为间隙过小在补偿偏移时出现卡滞,滑块的厚度经过校核,能够传递额定工况下的扭矩而不会发生剪切断裂,同时滑块的材质通常选用尼龙或者铸铜,具备一定的自润滑性,日常维护不需要频繁加注润滑脂,适合在低速、载荷平稳的传动场景使用。从安装边界来看,这款联轴器的径向尺寸紧凑,不会占用过多的轴系径向空间,轴向长度也控制在合理范围,不需要在两轴之间预留过大的安装间距,适配多数中小型设备的轴系布局。设计时需要注意,两端轴套的凸榫与中间滑块的凹槽工作面需要保证足够的平面度与平行度,
否则滑动过程中会出现不均匀磨损,降低联轴器的使用寿命;轴套与轴的配合公差选用过渡配合即可,过盈量太大会导致装配拆卸困难,间隙太大则会出现传动晃动。实际选型应用时,需要根据传递的额定扭矩、两轴的最大允许径向偏移量、工作转速来匹配对应的尺寸规格,这款结构的联轴器不适合高速传动场景,因为高速下中间滑块的偏心滑动会产生额外的离心力,加剧振动和磨损,更适合转速在300转每分钟以下的平稳载荷工况。在三维建模过程中,需要重点保证凸榫与凹槽的配合尺寸一致性,键槽的位置度公差要符合轴类零件的设计标准,同时可以通过装配仿真验证滑块在最大径向偏移量下的滑动是否顺畅,是否存在干涉问题,提前规避实际加工装配时可能出现的问题。
