星型五缸径向动力机构结构设计

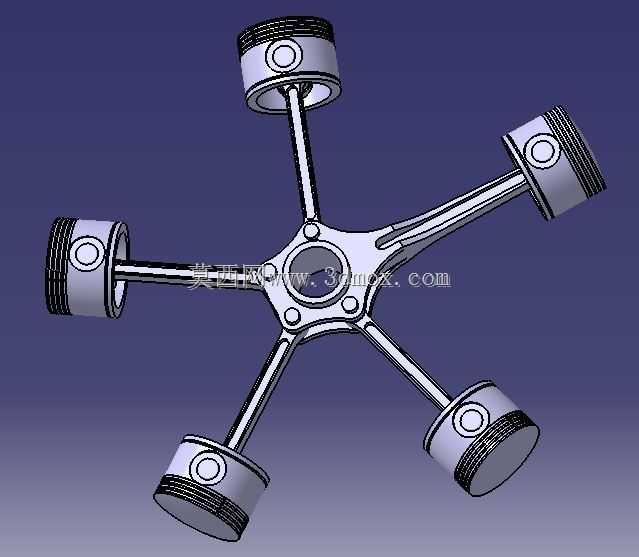

　　这类星型布局的径向动力结构，最早在航空活塞动力领域得到规模化应用，凭借紧凑的轴向尺寸、优异的风冷散热条件，在早期螺旋桨飞行器上承担核心动力输出功能，后续也在小型通用动力、特种作业装备动力单元中找到适配场景，相比直列、V型动力布局，它能在更小的轴向安装空间内实现更大的排量输出，同时省去复杂的水冷管路结构，降低整体维护复杂度。从结构设计逻辑来看，整套机构围绕中心曲柄做圆周均布的五组活塞连杆组件排布，每一组活塞的往复直线运动，通过铰接的连杆将力传递到中心曲柄销处，将活塞的直线往复运动转化为曲柄的旋转运动，五组活塞按固定相位差依次完成做功行程，能大幅降低输出轴的扭矩波动，让动力输出更平顺，不需要额外加装大质量的飞轮就能满足运转平稳性要求，

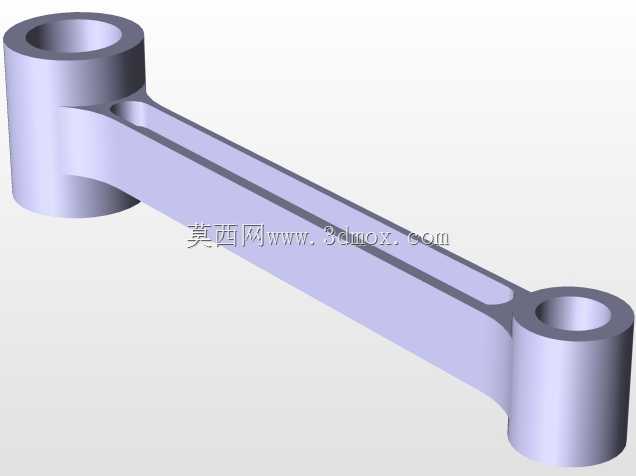

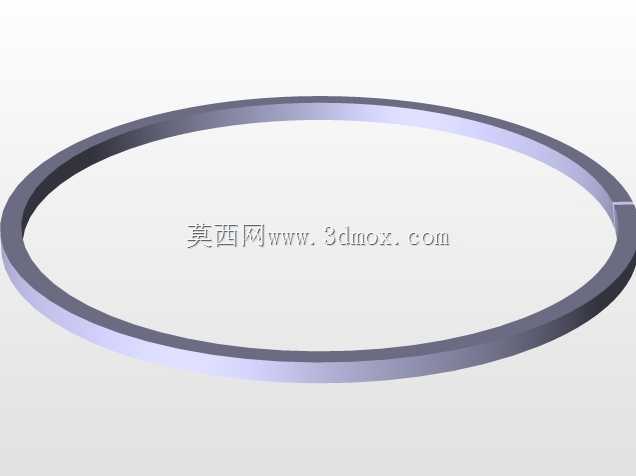

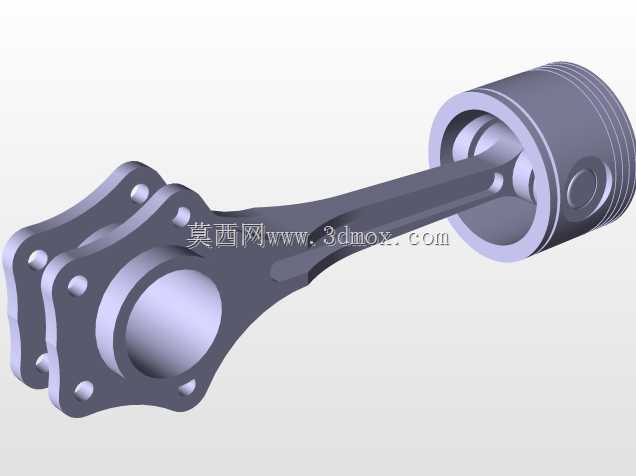

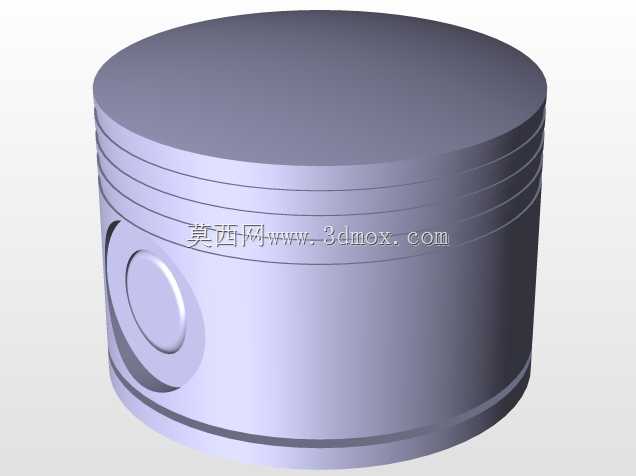

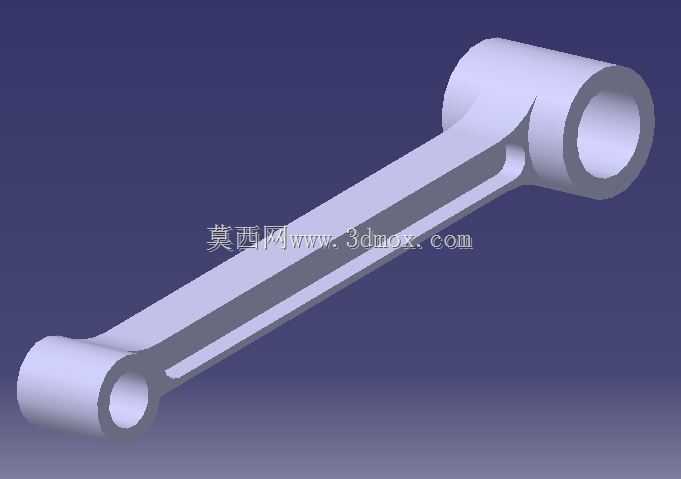

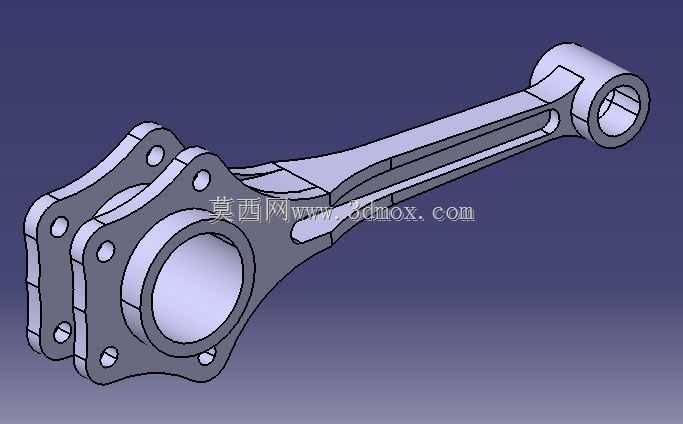

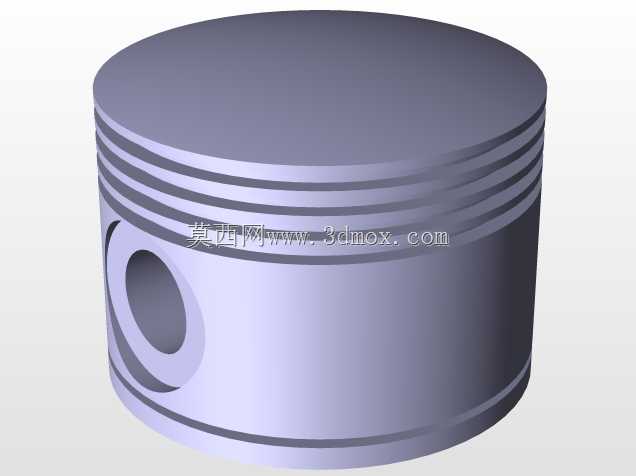

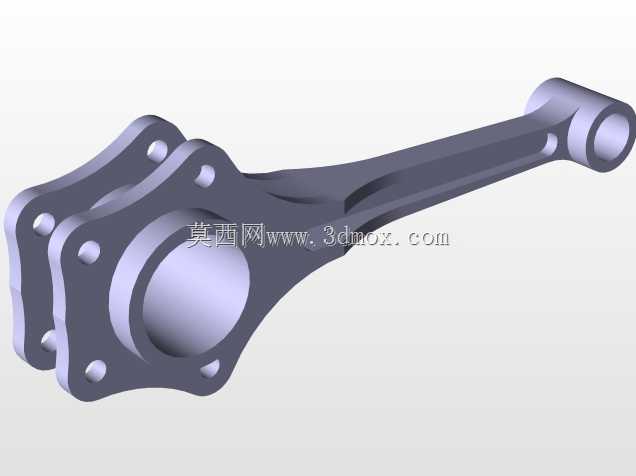

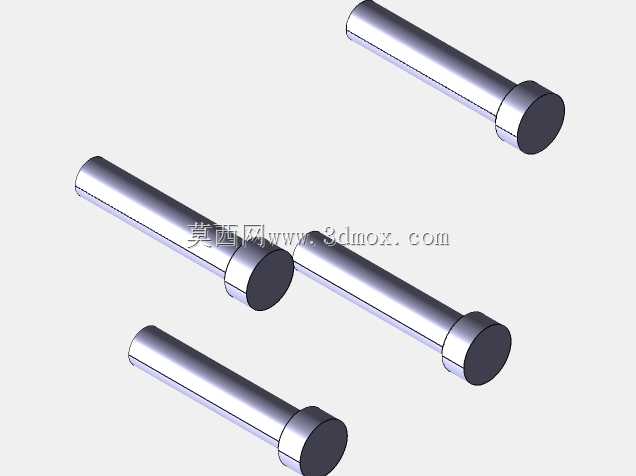

　　这也是这类布局在小直径安装空间场景下的核心优势。在具体结构细节上，活塞部分保留了完整的环槽设计，可适配气环、油环的安装，保证气缸工作腔的密封性能，避免做功过程中出现燃气泄漏、机油窜入燃烧室的问题；连杆采用分体铰接设计，主连杆直接与曲柄销配合，其余副连杆通过铰接耳座与主连杆的曲柄端连接，这种设计能避免多连杆在同一曲柄销上安装带来的结构干涉问题，同时保证各缸的运动相位精度。安装边界层面，整套机构的最大外轮廓由五个活塞的外止点位置决定，径向尺寸围绕中心轴呈正五边形分布，轴向尺寸仅覆盖单组活塞的厚度加曲柄的轴向宽度，对于安装轴向空间受限、但径向有一定布置余量的动力场景适配性极强。设计过程中需要重点校核各连杆在运动全行程中的干涉情况，

　　尤其是活塞到达上下止点时，连杆与曲柄臂、相邻连杆之间的最小间隙要控制在合理范围内，避免运转过程中出现运动卡滞；同时要保证五个气缸的中心轴线精准交汇于曲柄的回转中心，否则会出现活塞偏磨、连杆受力异常的问题，缩短部件使用寿命。这类结构的动力输出特性偏向中低转速大扭矩，不需要复杂的变速机构就能直接驱动负载，在小型固定翼飞行器、应急动力单元、特种作业无人装备的动力系统中，依然有不可替代的应用价值，建模过程中对各运动副的配合间隙做了符合工程实际的预留，可直接用于运动仿真验证、结构受力分析，也能作为同类动力结构设计的参考蓝本，帮助设计人员快速完成方案迭代，减少前期结构布局的重复工作量。
