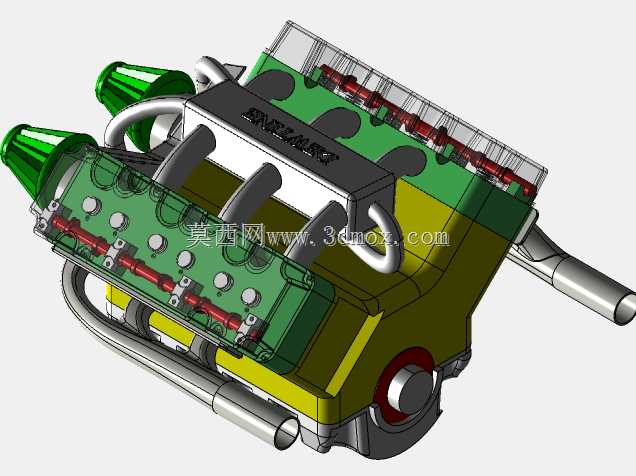

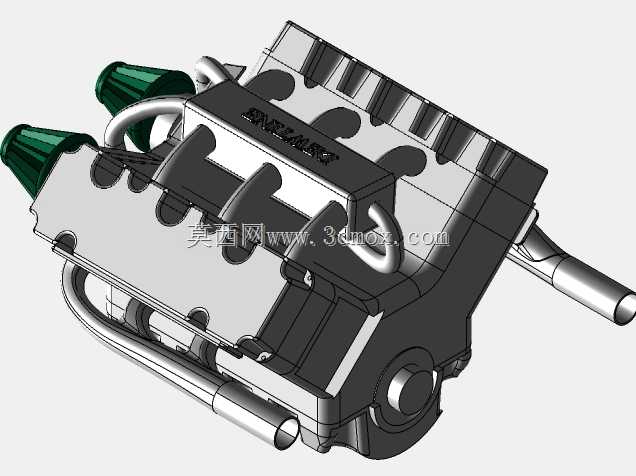

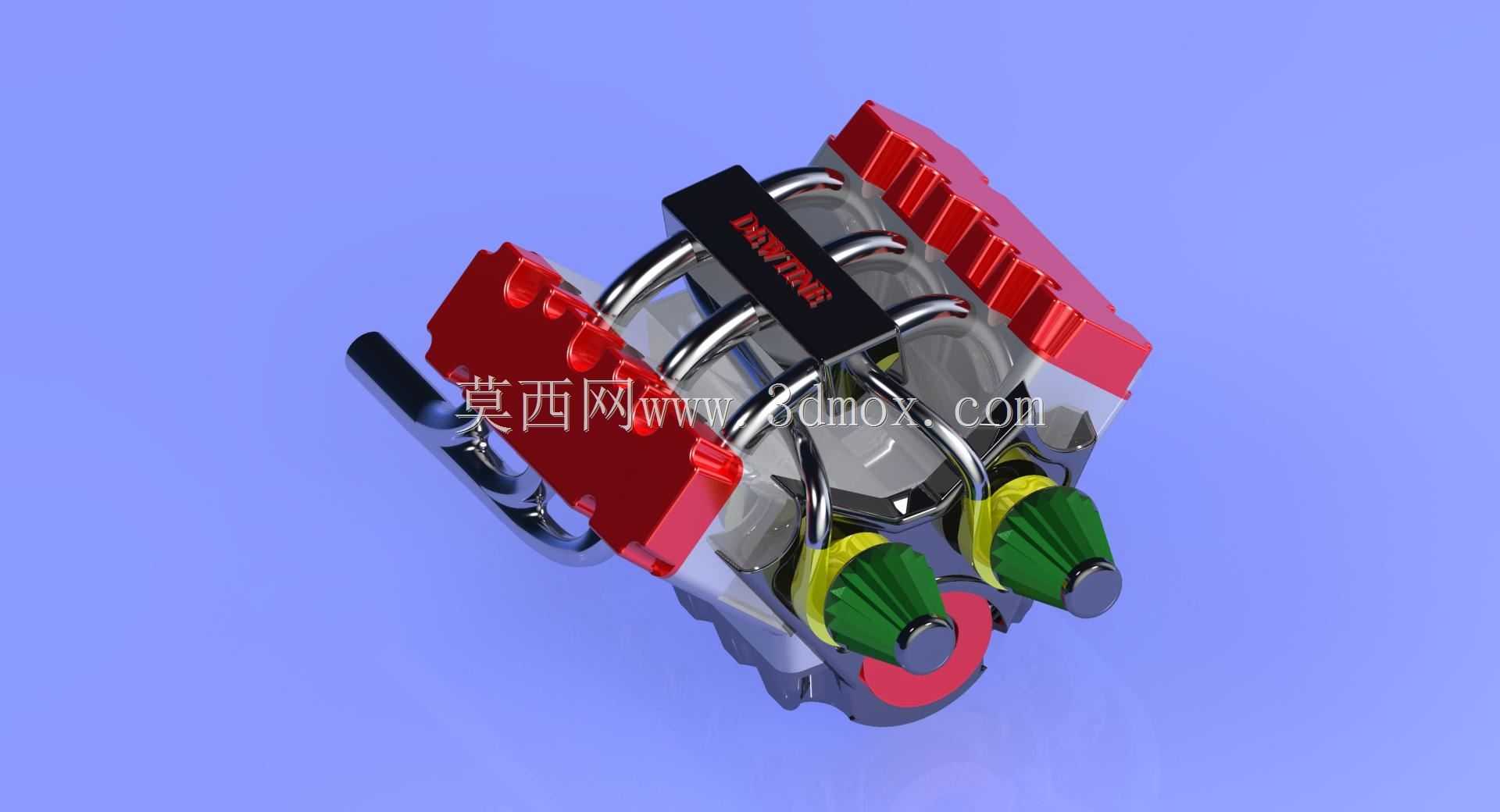

四冲程V6动力总成结构设计方案

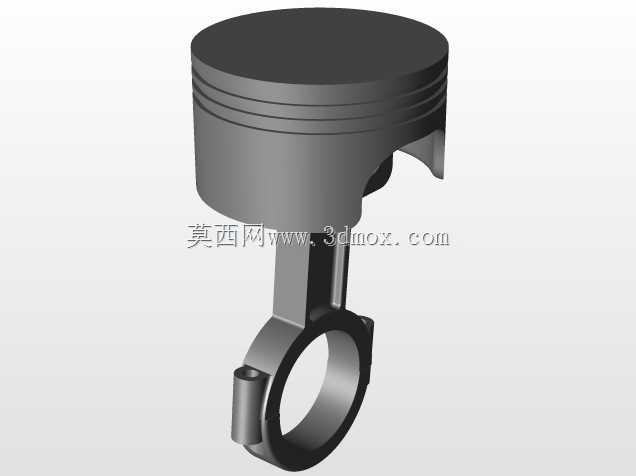

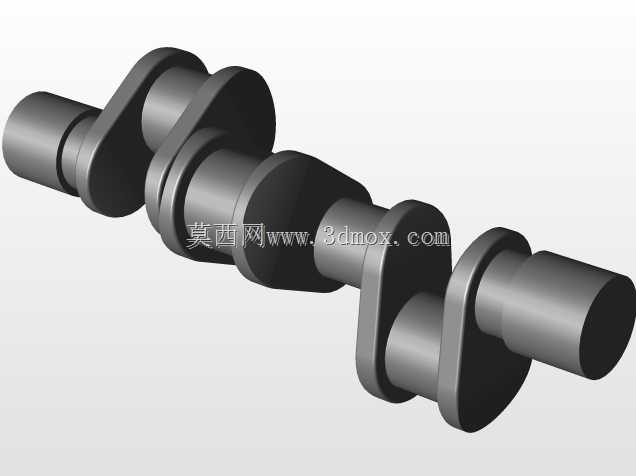

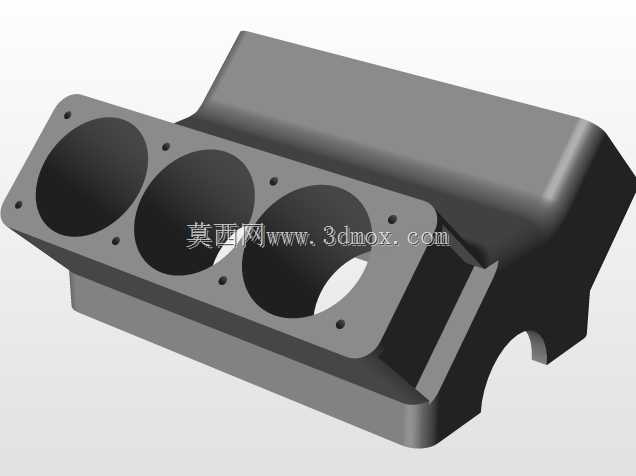

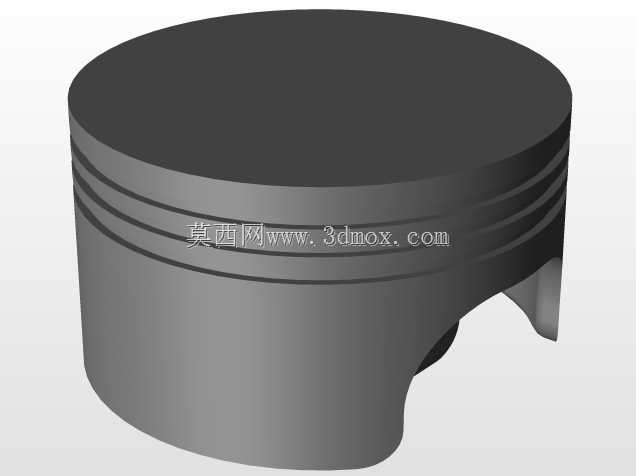

　　在乘用车、中小型工程机械以及轻型船舶的动力配套场景中，V型六缸内燃机始终是兼顾动力输出平顺性与整机布置紧凑性的核心选择，这套V6动力结构的三维设计，完全围绕实际装机的边界约束展开，没有冗余的装饰性结构，所有特征都服务于动力传递、燃烧做功与附件安装的实际需求。从结构布局来看，采用60度夹角的V型缸体排布，能够在保证曲轴动平衡精度的前提下，将整机的横向宽度控制在直列六缸机型的60%左右，大幅降低动力舱的纵向布置压力，对于前置后驱车型以及小型工程设备的动力舱适配而言，这种布局能够给冷却系统、进排气附件留出足够的安装间隙，避免后期装机时出现管路干涉、检修空间不足的问题。设计过程中优先梳理了曲柄连杆机构的运动包络，活塞往复行程、

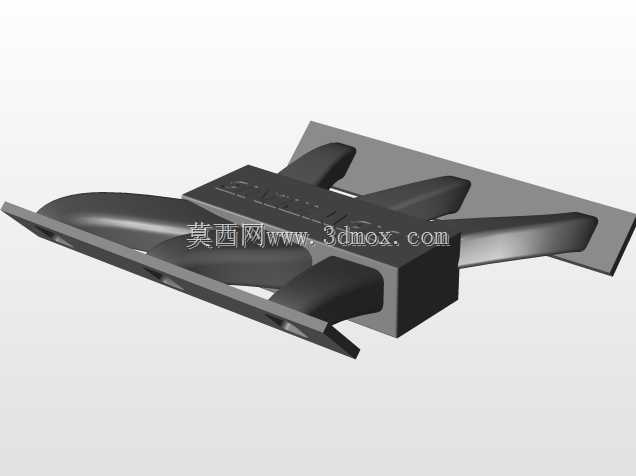

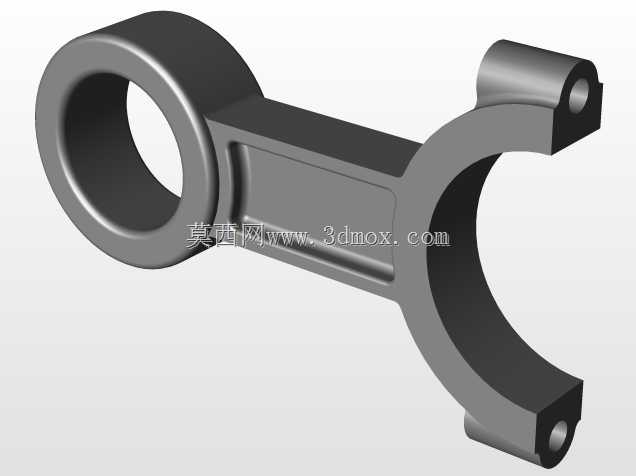

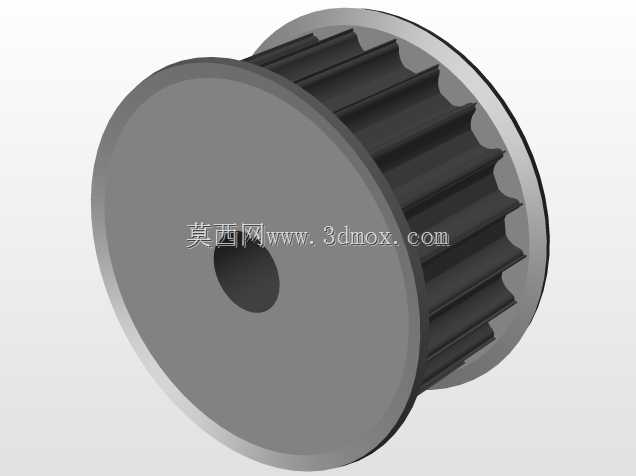

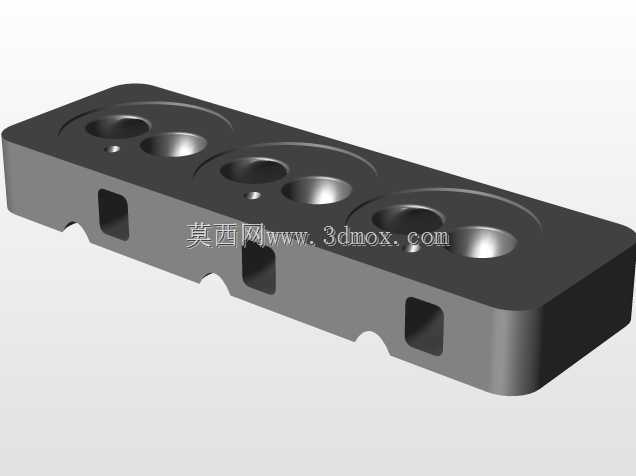

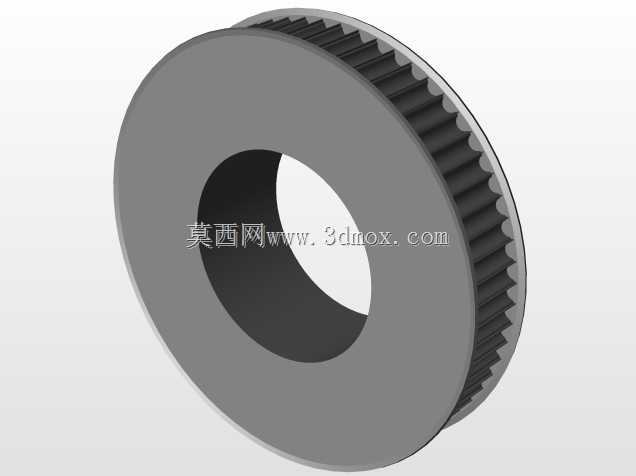

　　连杆摆动角度与曲轴配重块的回转半径经过反复校核，确保全行程内不会出现缸套干涉、配重碰缸体的问题，缸盖部分的进排气道走向采用了低流阻的圆弧过渡设计，配合独立的点火模块安装位，能够保证各缸的进气一致性，减少各缸做功的输出差，从根源上降低整机运转的振动水平。两侧缸盖的冷却水道采用连通式设计，能够保证冷机启动时各缸温度同步上升，避免出现局部热应力集中导致的缸盖变形问题，前端的附件驱动轮系预留了发电机、水泵、空调压缩机的安装接口，接口的安装平面度、螺栓孔位的位置度都按照实际装机的公差要求做了约束，配套的密封结构安装槽也同步做了特征预留，不需要后期二次修改就能直接对接外围附件。从安装边界来看，整机的悬置安装点分布在缸体两侧的加强筋位置，

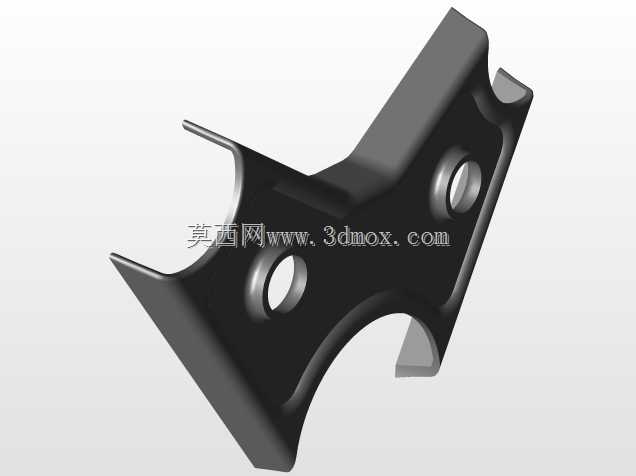

　　安装点的高度差、孔位间距完全匹配主流轻型动力舱的悬置布置标准，油底壳的最小离地间隙、进排气接口的朝向都做了通用化设计，既可以适配横置前驱的乘用车平台，也能通过调整悬置支架适配小型工程机械的纵置布置需求。这套结构还同步考虑了拆解检修的工艺性，缸盖螺栓的操作空间、火花塞的拆装间隙、机油滤清器的更换位置都预留了足够的操作余量，不会出现装机后常规保养需要拆解大量周边附件的问题，所有配合面的止口深度、密封槽宽度都按照行业通用的密封规范设计，能够直接匹配常规的密封垫片与密封胶工艺，不需要额外开发定制密封件。
