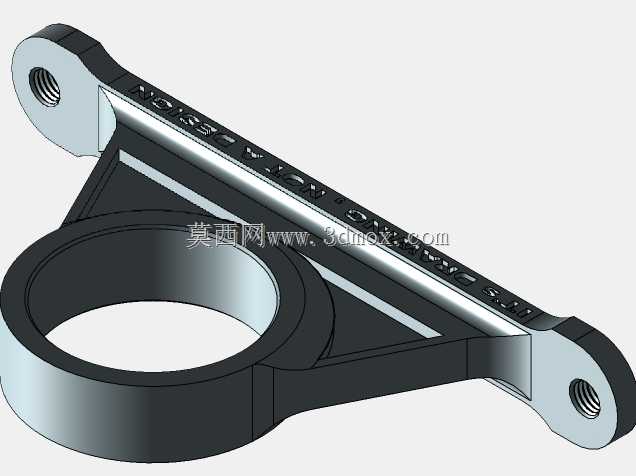

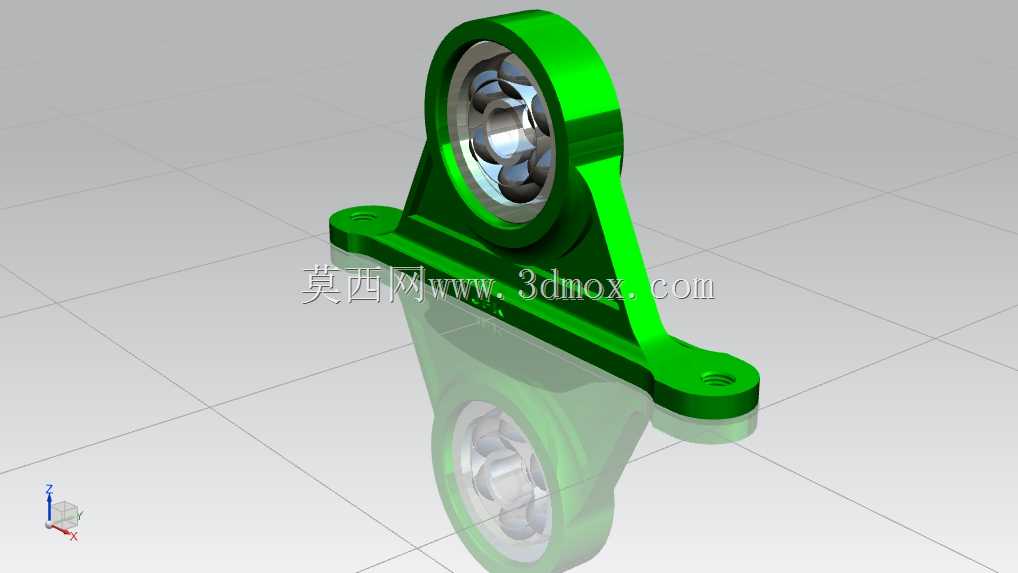

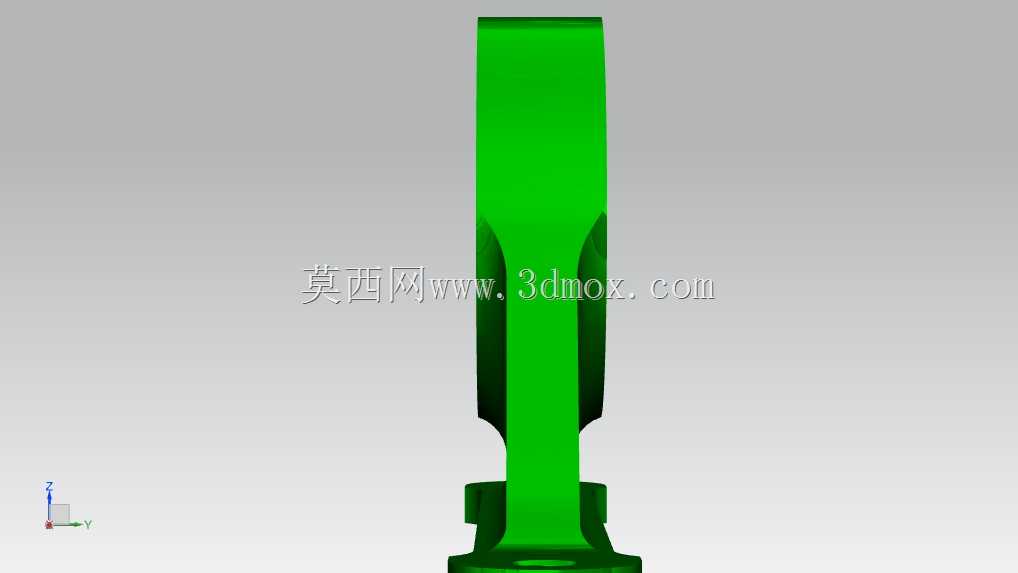

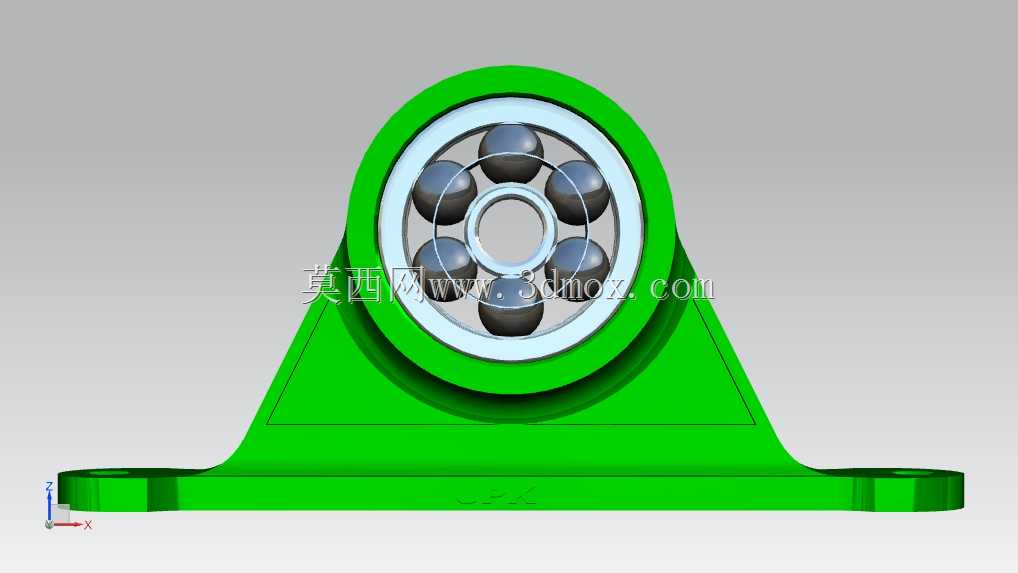

该带座球轴承结构多用于需要自适应轴系偏角的传动支撑场景,在轻工输送线、小型农机传动端、检测设备摆动机构中十分常见,区别于刚性固定的深沟球轴承座,这类结构自带的球面调心特性,可补偿安装过程中两轴承孔不同轴、轴系受载后挠曲变形带来的角度偏差,避免轴承内圈外圈偏载导致的早期点蚀失效。从结构设计逻辑来看,整体采用一体式铸造型腔思路,轴承座主体为立式菱形安装布局,两个安装脚分布在轴承腔的斜下方,相比对称式方形安装座,这种布局在有限安装空间内可获得更优的支撑跨距,同时降低整体结构重量。轴承腔与外球面轴承外圈采用小间隙过渡配合,腔体内侧预留润滑脂存储空间,可在长期运行时缓慢释放润滑介质,延长维护周期。两侧的加强筋从安装脚根部一直延伸到轴承腔外壁,
筋板厚度随受力梯度变化,靠近轴承腔位置厚度更大,可抵消轴系运转时的径向倾覆力矩,避免安装脚位置出现应力集中断裂。安装边界方面,两个安装孔的中心距需匹配设备安装面的预留孔位,孔位设计为沉头结构,可容纳内六角圆柱头螺栓的头部,保证安装后螺栓不突出安装面,避免与周边运动部件产生干涉;轴承内孔的公差带选取需适配常用的光轴配合公差,保证轴装入后既无过大装配应力,也不会在运转时出现内圈跑圈的问题。实际选型应用时,需注意该结构的调心角度范围,通常这类带座球轴承允许的轴偏角在2-3度区间,若安装偏差超过该范围,调心结构会失去作用,反而会加剧轴承磨损。另外,轴承座的安装面平面度需控制在合理范围内,若安装面存在局部凸起,会导致座体安装后产生预变形,

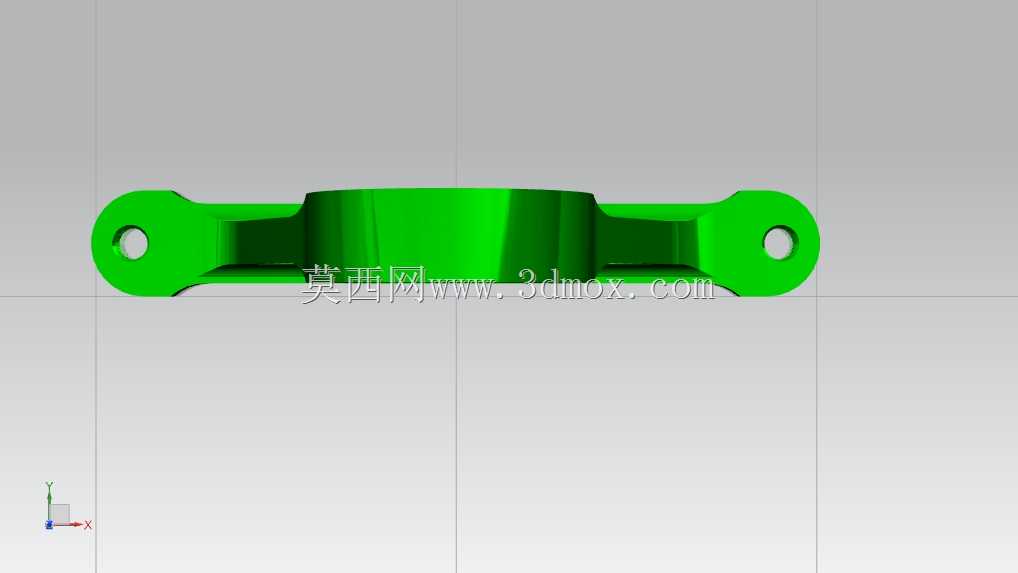

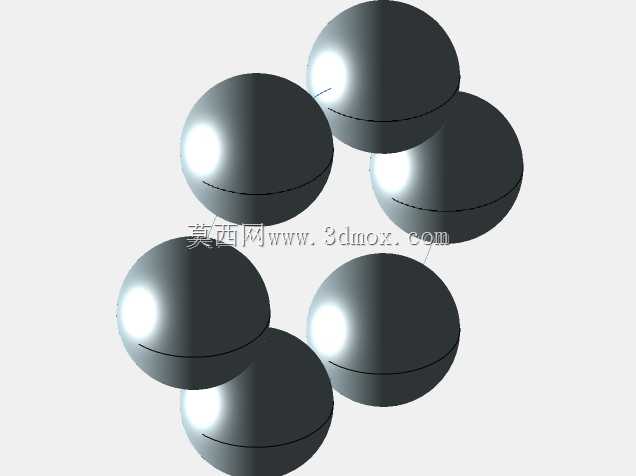

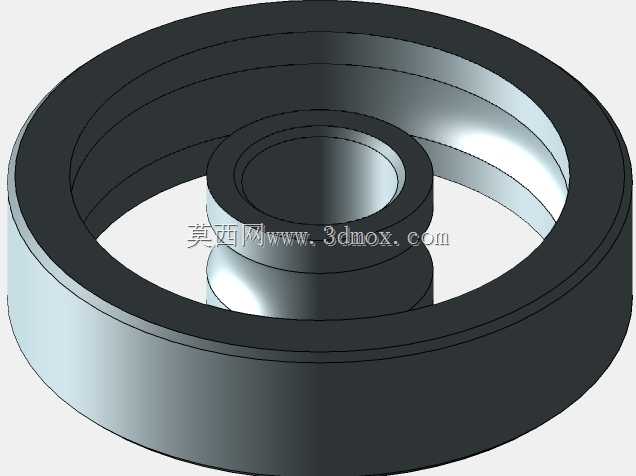

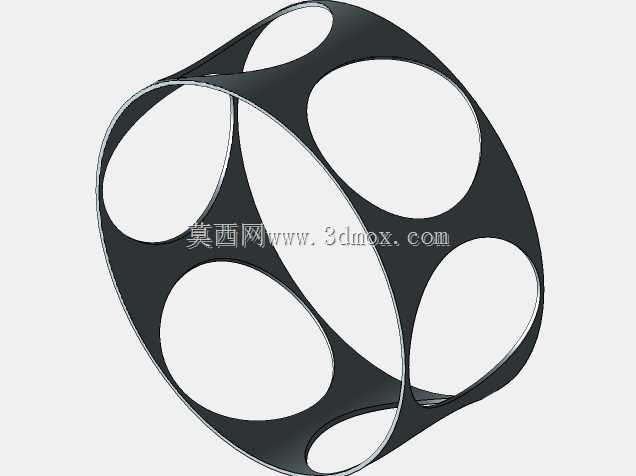

挤压轴承外圈导致运转卡滞。从建模细节来看,轴承内部的滚动体、保持架结构均做了还原,可用于装配干涉检查、运动仿真演示,直观展示轴系装入后的摆动调心过程,帮助设计人员快速判断该支撑结构是否适配自身设备的安装空间与受力需求,避免选型时出现尺寸 mismatch 导致的返工问题。
