八引脚贴片转直插电子适配座结构设计

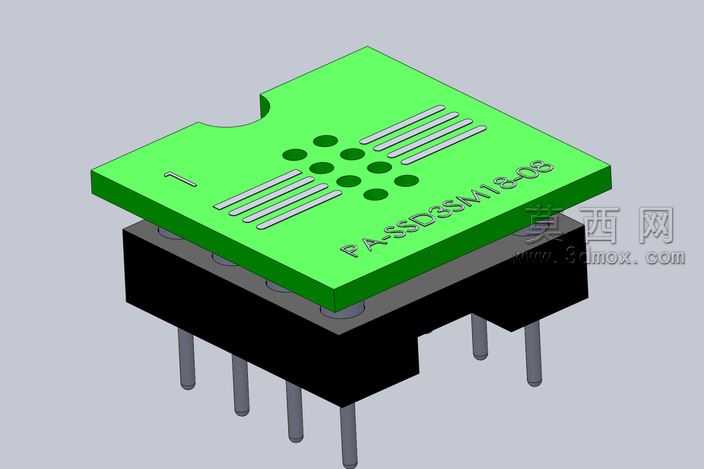

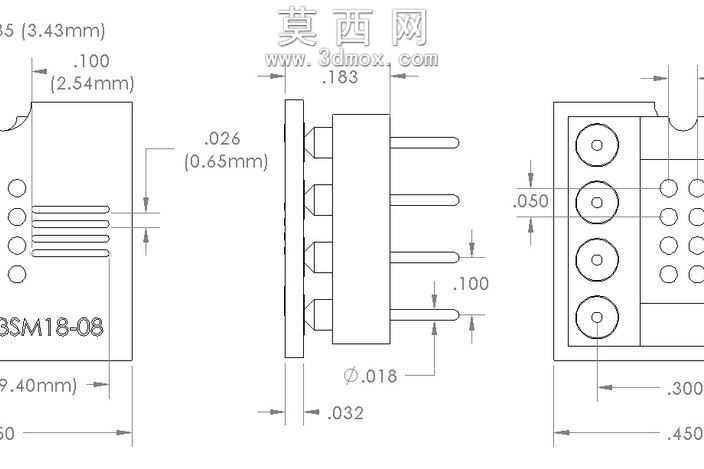

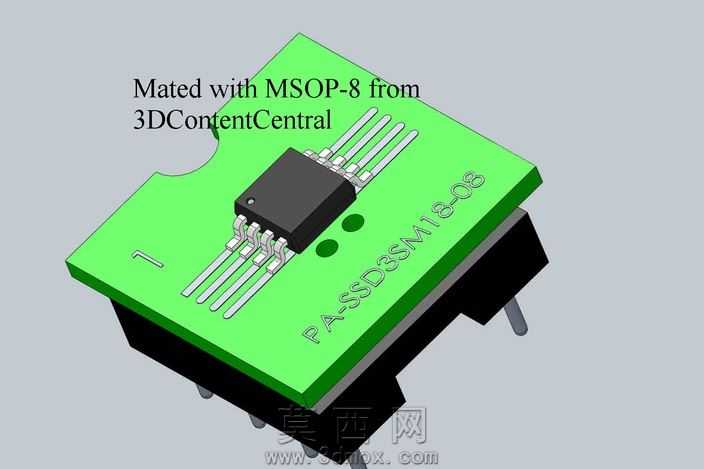

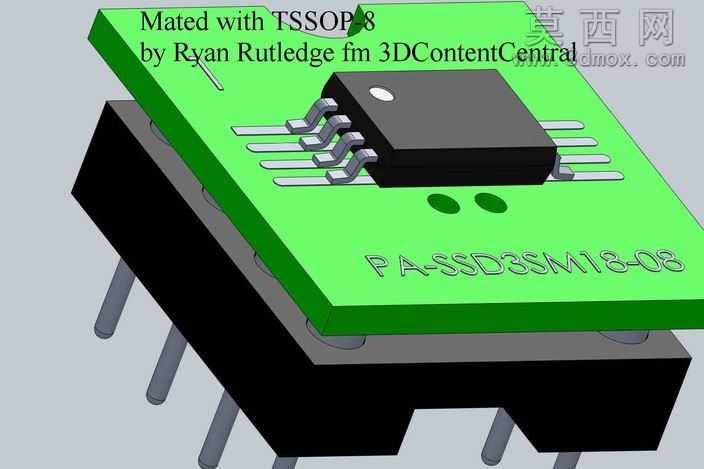

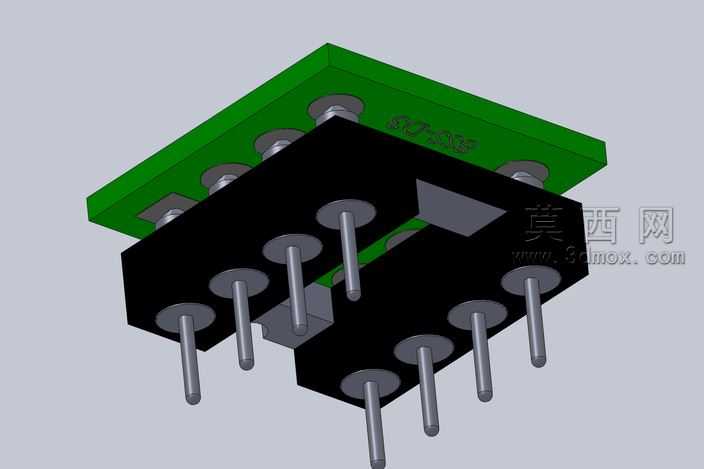

本作品为八引脚贴片封装转直插封装的电子适配转接座三维建模设计，整体采用SolidWorks2010版本完成全参数化建模，适配SSOP、TSSOP以及同引脚间距功能类贴片封装芯片的直插转接使用需求。建模过程首先依据贴片封装的标准尺寸参数确定适配基座的外形轮廓，基座主体采用亮绿色工程塑料材质进行渲染表现，表面蚀刻清晰的型号标识与引脚定位标记，基座边缘设置半圆防呆缺口，避免芯片安装时出现引脚对位反向的问题。基座底部集成标准DIP直插结构，插针采用0.018英寸直径的金属铜材质参数设置，插针行列间距严格遵循0.3英寸与0.1英寸的直插标准规范，可直接适配常规面包板、万能PCB板的插孔尺寸。建模时对基座上的贴片引脚焊盘区域做了精准的尺寸匹配，焊盘间距设置为0.65mm，可兼容3.5mm至9.0毫米跨度范围内的八引脚贴片封装器件，金属插针与基座的嵌合结构做了干涉检查，确保装配后无结构冲突。渲染阶段对塑料基座做了哑光质感调整，金属插针部分添加金属光泽与轻微倒角反光效果，芯片安装后的配合状态做了装配体配合验证，可直观展示贴片芯片与适配座的贴合对位关系，同时预留了焊盘上锡后的空间余量，整体结构紧凑，定位精准，完全满足电子原型开发阶段贴片器件的直插转接使用需求，建模过程中所有尺寸均参照行业通用封装规范设定，无自定义非标尺寸，可直接导出用于适配座的开模生产或者3D打印打样验证。
