14针SOIC转DIP电子元器件适配板

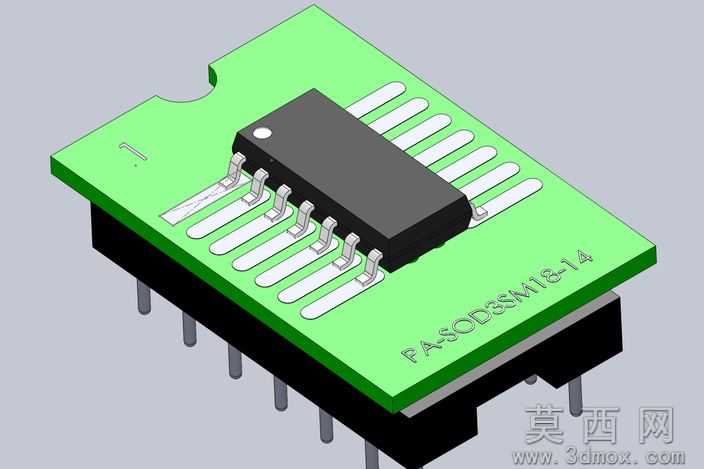

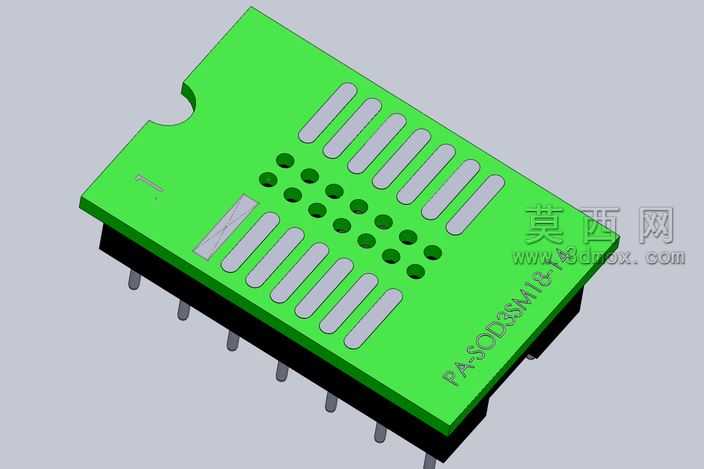

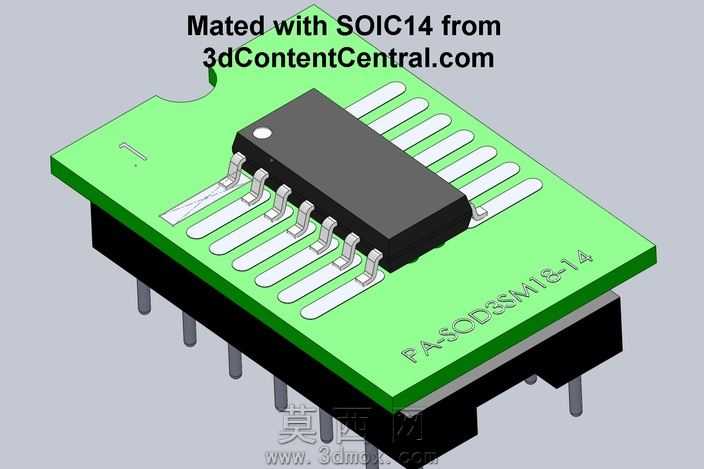

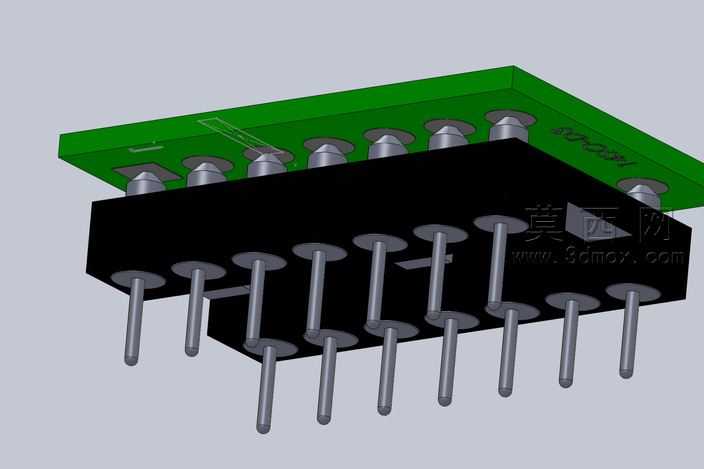

本作品为14引脚表面贴装SOIC封装转直插DIP封装的电子元器件适配转接板三维模型，建模过程严格遵循电子行业通用的封装尺寸规范，还原适配板的真实结构与使用场景。建模阶段首先完成基础结构的参数化搭建：绿色PCB基板部分按照标准转接板外形绘制轮廓，精准预留14个直插引脚的安装通孔，基板表面蚀刻清晰的型号标识PA-SOD3SM18-14与引脚方向标记，还原PCB板的哑光阻焊层质感；上方的SOIC14芯片模型严格按照表面贴装器件的尺寸标准制作，精准还原芯片本体的塑封哑光黑材质、引脚的金属亮面质感，以及引脚与基板焊盘的焊接贴合结构；下方的直插DIP引脚采用标准0.1英寸间距设计，还原金属引脚的圆柱形态与镀锡金属质感，引脚伸出基板的长度符合常规面包板、万能板的插接使用要求。渲染阶段采用柔和的工业展示光照，清晰区分不同部件的材质差异：PCB基板的绿色阻焊层、丝印标识的白色油墨质感、芯片塑封的哑光黑、金属引脚的亮面金属质感都做了区分处理，同时还原了适配板与SOIC芯片装配完成后的组合状态，直观展示产品的实际使用形态。设计思路上，该适配板主要解决表面贴装器件无法直接在直插式面包板、原型板上使用的痛点，建模时严格把控引脚间距公差：SOIC焊盘间距匹配0.050英寸脚距的SOIC14器件，DIP侧引脚间距符合0.1英寸标准直插间距，同时兼容0.220至0.405英寸宽度范围的贴装器件，确保模型可直接用于电子设计参考、3D打印制作实物、装配模拟演示等场景，模型结构完整无冗余特征，各部件装配关系清晰，可直观展示转接板的工作原理与使用方式。
