8针SOIC转DIP电子元器件适配板

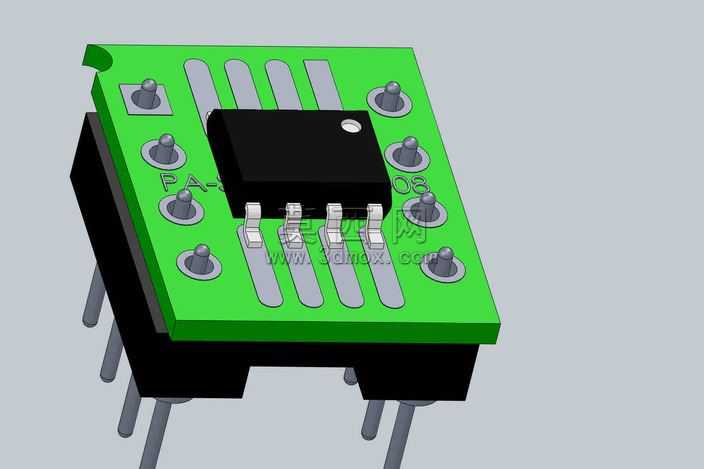

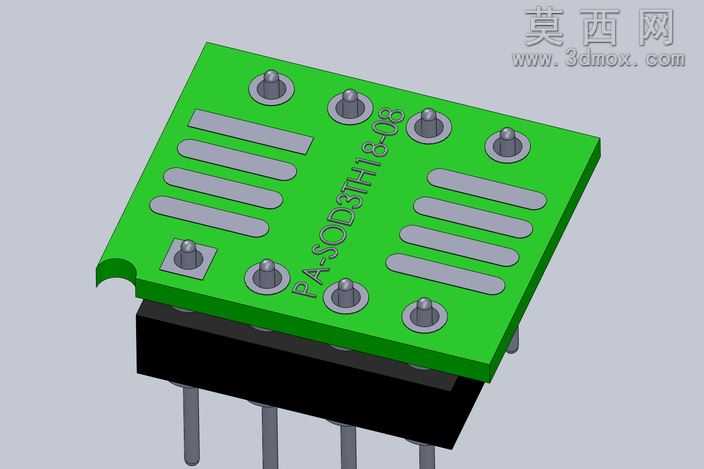

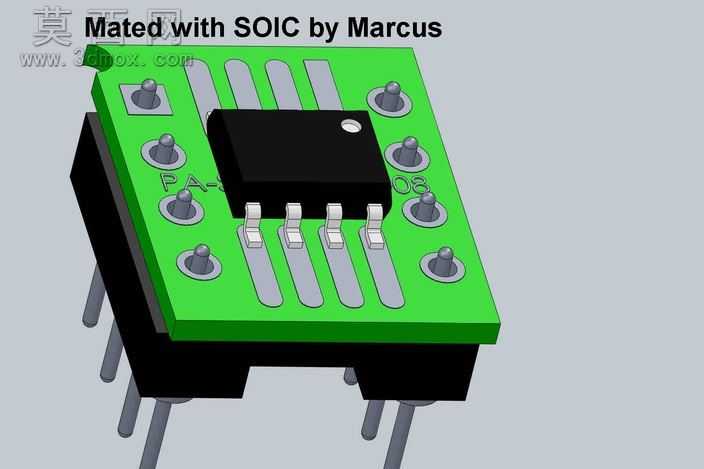

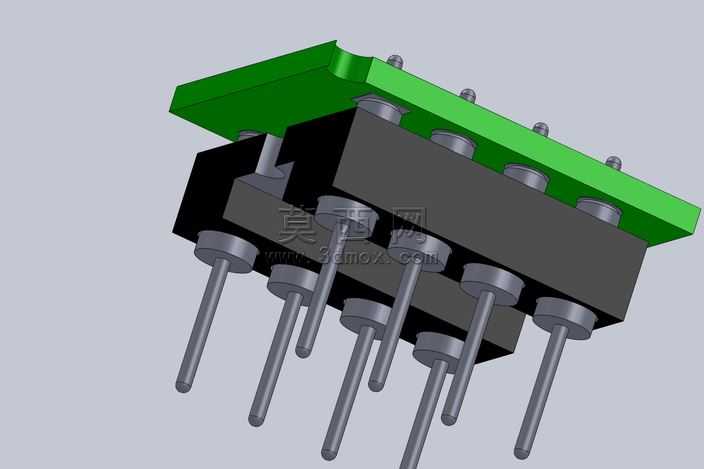

本作品为8针SOIC封装转DIP直插封装的电子元器件适配板三维模型，采用SolidWorks完成全参数化建模，整体结构围绕电子元器件转接的实用需求展开设计。建模过程中首先完成基板主体的特征绘制，绿色PCB基板部分通过拉伸凸台命令生成基础板体，精准匹配0.06英寸的标准板厚，板体边缘做微小倒角处理还原真实PCB的工艺细节。基板表面的焊盘区域通过分割线命令划分独立面域，赋予哑光银灰色金属材质模拟真实焊盘的锡面质感，焊盘走线严格遵循0.050英寸的标准引脚间距，适配0.220至0.405英寸跨度的SOIC封装芯片安装需求。板体上的固定孔位采用异型沉头孔特征建模，孔位周边做环形凸台结构增强安装强度，孔内赋予深灰色金属材质模拟固定铜柱的安装效果。适配板上方的SOIC芯片模型采用多实体建模方式完成，黑色塑封主体通过圆角矩形拉伸生成，表面做细微磨砂质感的材质调整还原芯片塑封外壳的真实触感，芯片引脚采用薄拉伸特征搭配微小折弯角度，精准还原SOIC封装鸥翼型引脚的形态，引脚表面赋予亮锡金属材质，与下方焊盘的位置做精准对齐，直观展示芯片与适配板的装配匹配关系。适配板下方的DIP直插引脚采用圆柱形拉伸特征生成，引脚贯穿基板延伸至板体下方，引脚间距严格遵循DIP封装0.300英寸的行间距与0.100英寸的引脚间距标准，确保可直接插接在标准面包板或直插焊盘上。建模过程中对所有配合面做干涉检查，确保芯片安装、引脚插接的位置无结构冲突，渲染阶段采用柔和的环境光搭配定向补光，清晰展现板体表面的丝印标识、焊盘纹理与芯片的立体结构，整体模型完整还原了转接适配器的结构特征，可用于电子电路设计的装配验证、教学演示等场景，帮助设计者直观理解不同封装芯片的转接实现方式，验证引脚定义与安装尺寸的匹配度，为实际PCB打样与元器件选型提供可靠的三维参考。
