螺旋弹簧式轴向缓冲减震构件

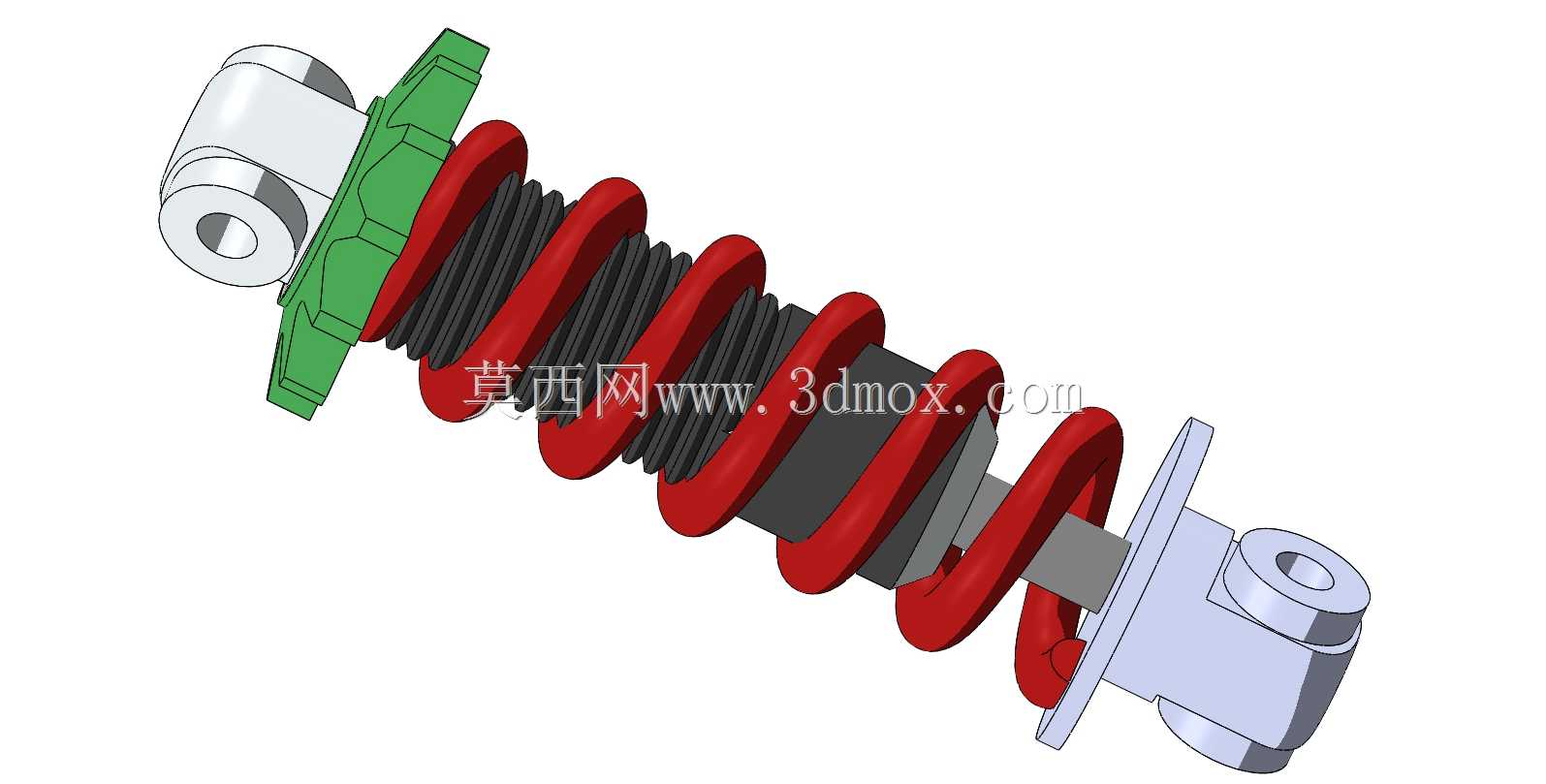

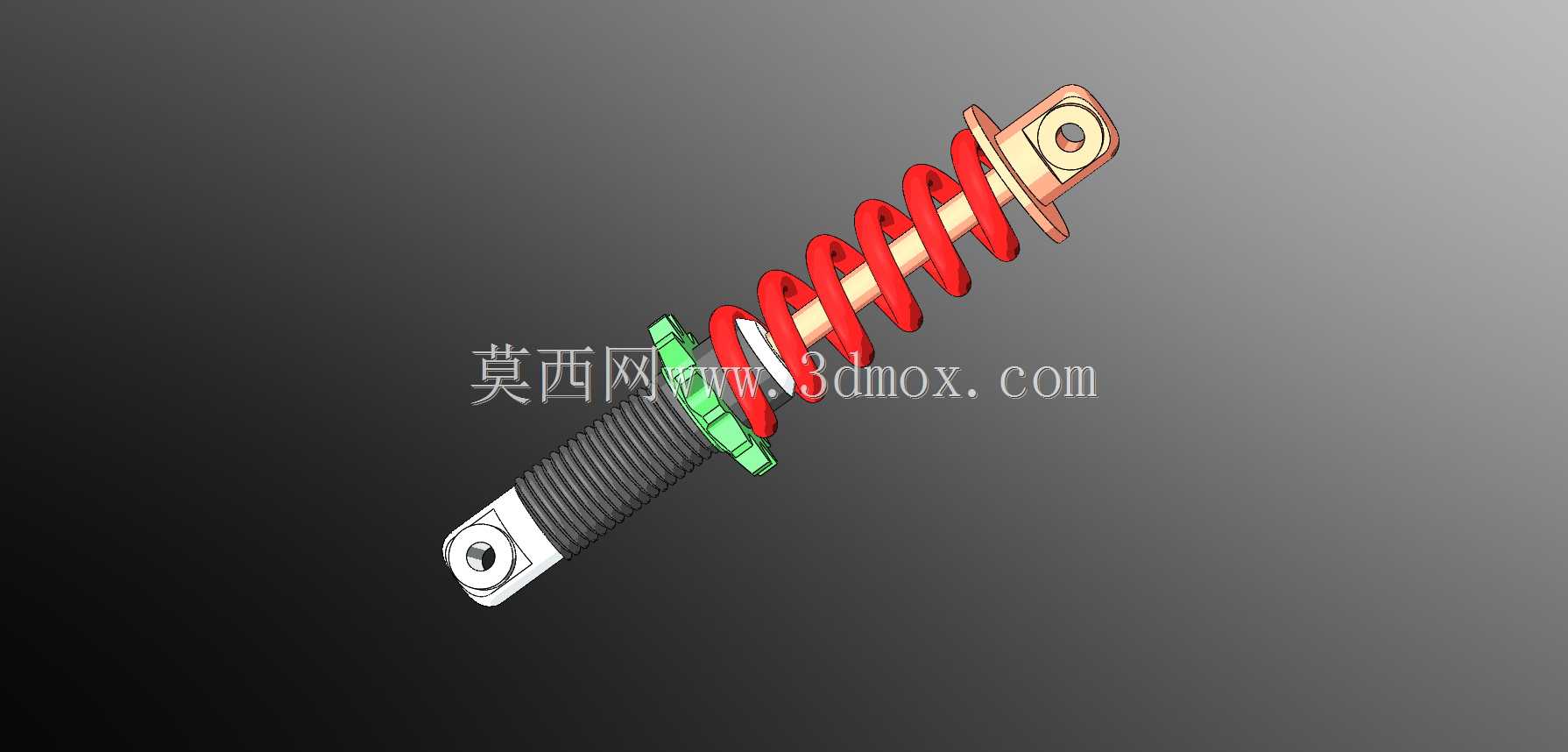

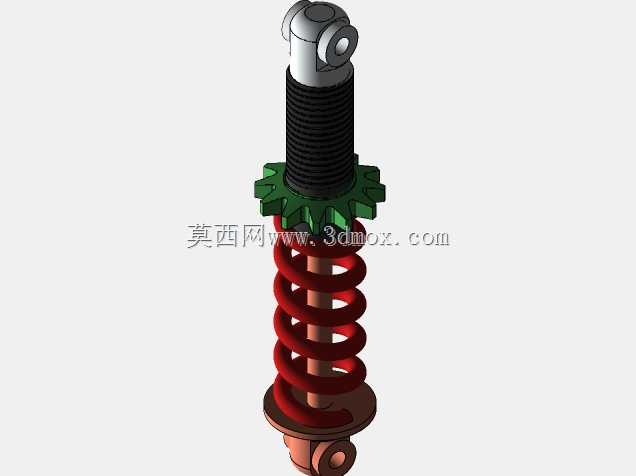

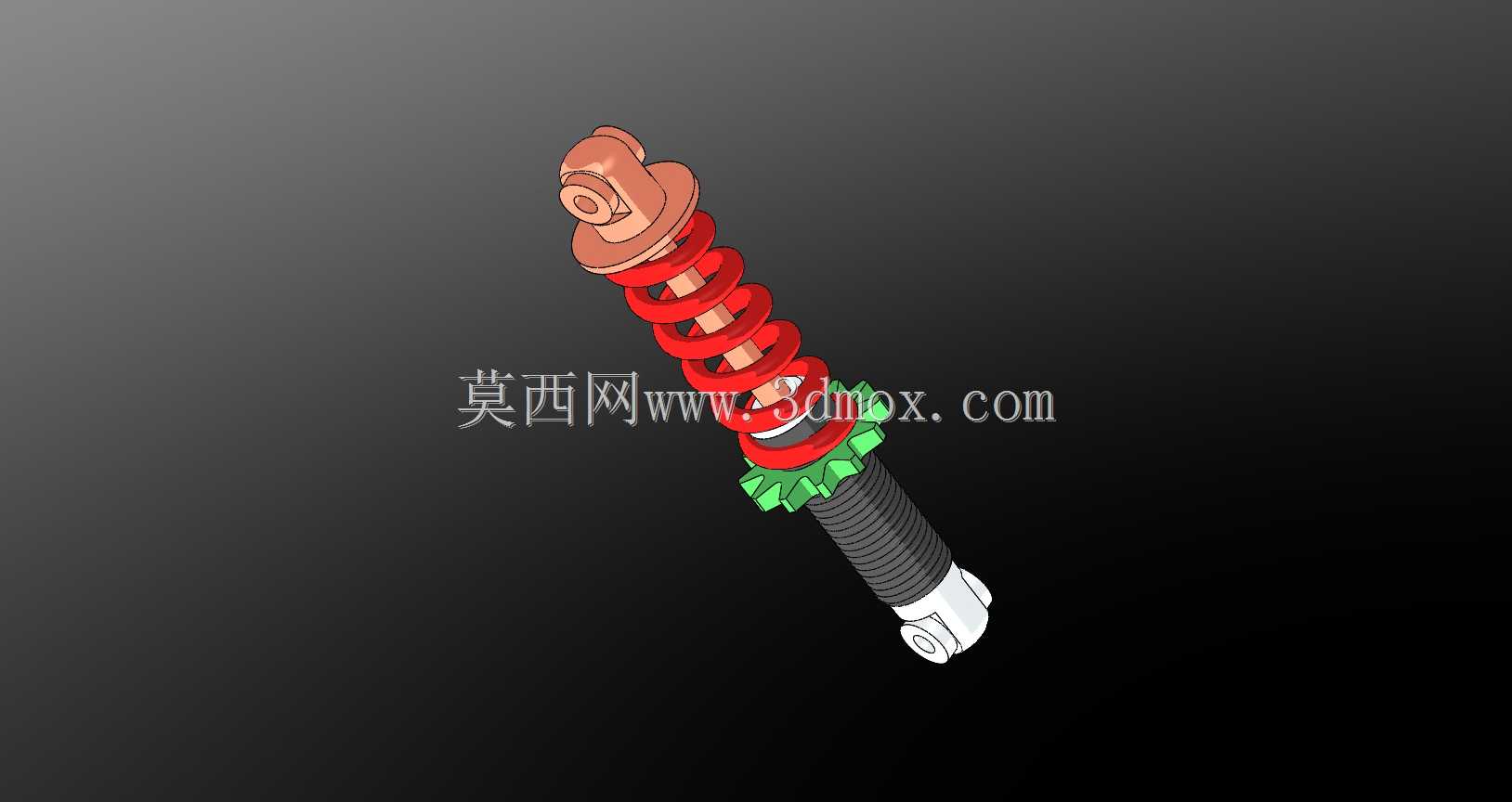

　　这类带螺旋弹簧的阻尼减震构件，广泛应用在需要缓冲轴向冲击、衰减往复振动的各类机械结构中，小到代步车辆的行走悬架、自动化输送线的浮动支撑工位，大到小型工程机械的操作舱隔振安装、工业设备的动力单元悬置，都能见到同结构产品的实际应用。从结构设计逻辑来看，该构件采用同轴集成布局，将圆柱螺旋压缩弹簧套置在阻尼杆组件外侧，两端分别设置带铰接安装孔的连接端，这种布局能在有限的径向尺寸内，最大化利用轴向空间实现弹性支撑与阻尼耗能的功能匹配，避免分体式弹性元件与阻尼件安装时的同轴度偏差问题，减少额外的安装导向附件需求。两端的铰接结构采用带衬套的通孔设计，安装时可适配销轴连接，允许构件在工作过程中产生小角度的摆角偏移，

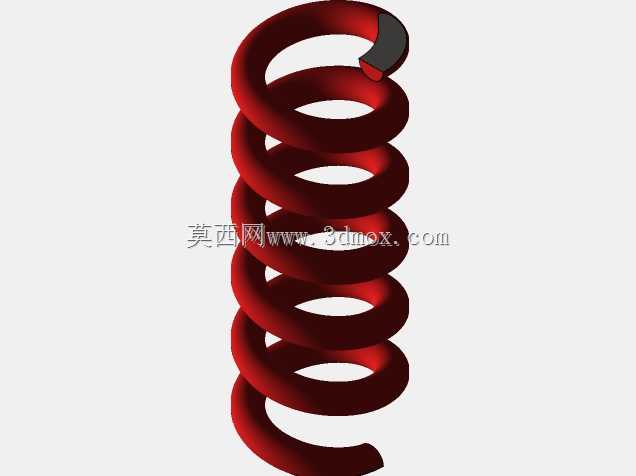

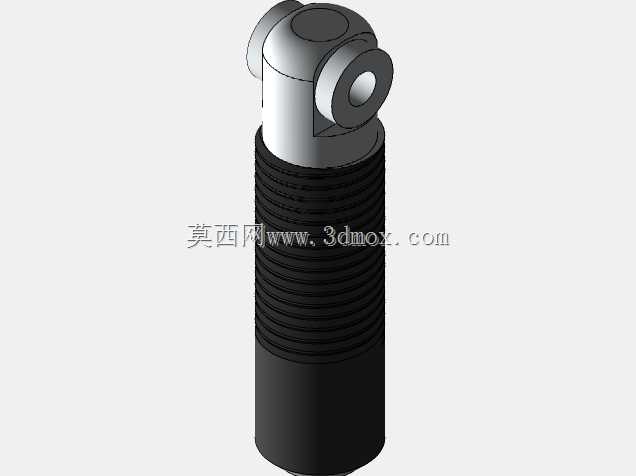

　　抵消安装基座与被支撑部件之间的微量错位，避免刚性连接带来的附加弯矩损坏阻尼杆密封结构，这一设计细节在行走类设备的悬架应用中尤为重要，能适应路面起伏带来的连接端角度变化。弹簧部分采用等节距圆柱螺旋结构，刚度特性线性度好，在额定载荷区间内的压缩量与载荷对应关系稳定，便于设计阶段根据承载需求匹配刚度参数，弹簧表面做了防护涂装处理，适配户外作业环境下的防腐蚀需求。阻尼杆部分采用杆身外露的伸缩结构，配合端部的密封组件，能在往复伸缩过程中保持阻尼力输出稳定，衰减弹簧压缩回弹过程中的往复震荡，避免被支撑部件出现多余的弹跳动作。从安装边界来看，该构件的最大外径由弹簧中径加弹簧丝直径决定，安装时需预留足够的径向避让空间，

　　避免弹簧压缩过程中与周边结构发生剐蹭；轴向安装尺寸需匹配最大伸长量与最大压缩量的行程区间，预留足够的行程余量，避免极限工况下出现弹簧压并或者阻尼杆拉脱的问题。在实际选型应用中，需要根据承载的静载荷、冲击载荷大小匹配对应刚度的弹簧，同时根据需要衰减的振动频率匹配阻尼系数，确保构件在工作行程内始终处于最优工作区间，既不能因为刚度过大导致缓冲效果不足，也不能因为刚度过小导致频繁触底损坏构件。这类集成式减震构件相比分体式的弹性支撑结构，安装工序更简单，整体结构可靠性更高，不需要额外设计弹簧导向结构，能有效缩短设备开发阶段的结构设计周期，降低装配环节的调试难度。
