四缸发动机排气歧管结构设计

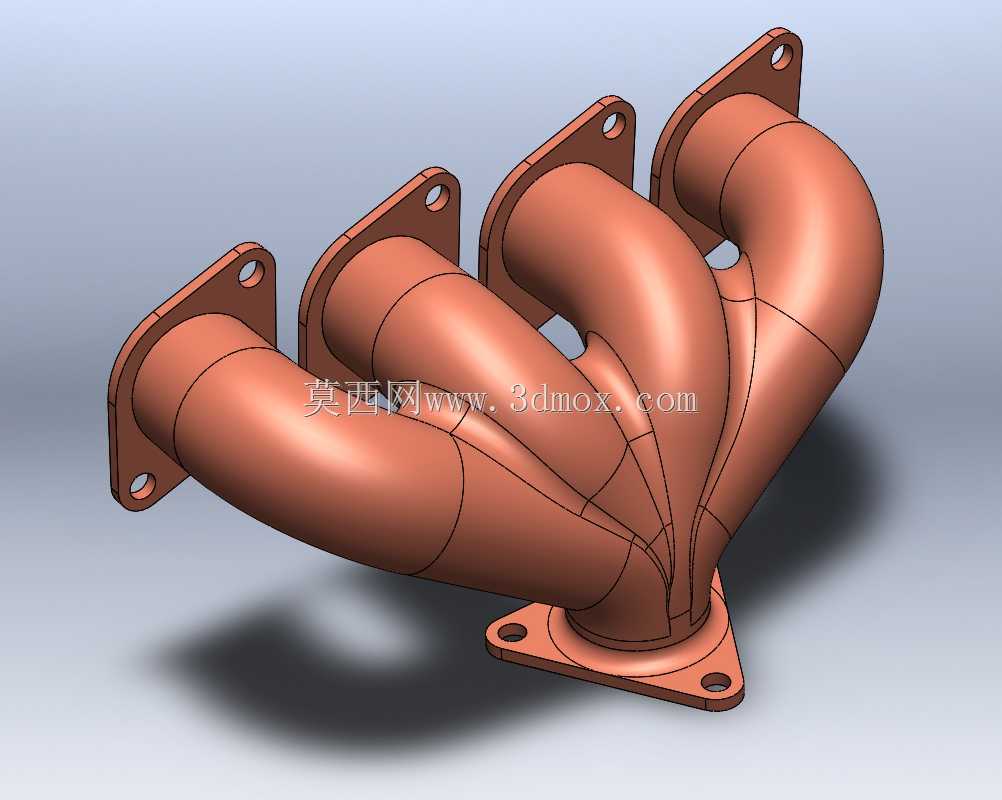

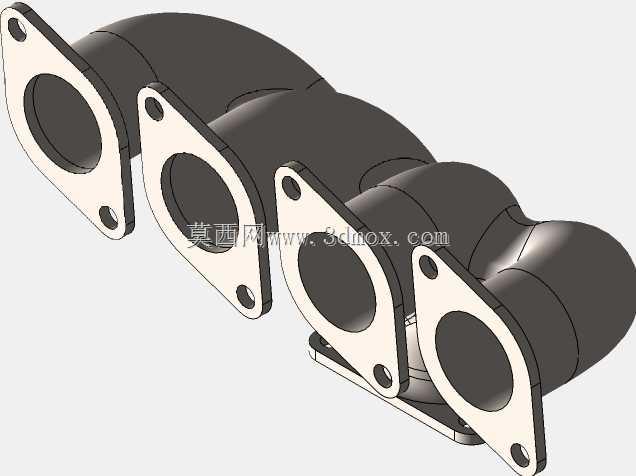

　　在多缸往复式内燃机的排气系统布局中，排气歧管承担着将各气缸燃烧后产生的高温废气有序汇集、输送至下游排气总管与后处理装置的核心作用，其结构设计的合理性直接影响发动机的排气效率、泵气损失与整机动力输出表现。这款四缸机型配套的排气歧管采用四支独立支管逐步汇流至单一出口的结构形式，支管走向充分考虑各缸排气时序的干涉问题，通过差异化的管路曲率与长度设计，尽可能降低各缸排气过程中的气流相互干扰，避免出现排气倒灌、扫气不充分的问题。从安装边界来看，歧管进气侧设置四个带安装孔的法兰面，分别对应发动机缸盖的四个排气道口，法兰面的平面度公差需控制在0.1mm以内，保证与缸盖结合面的密封性能，避免高温废气泄漏；出气侧为单法兰结构，

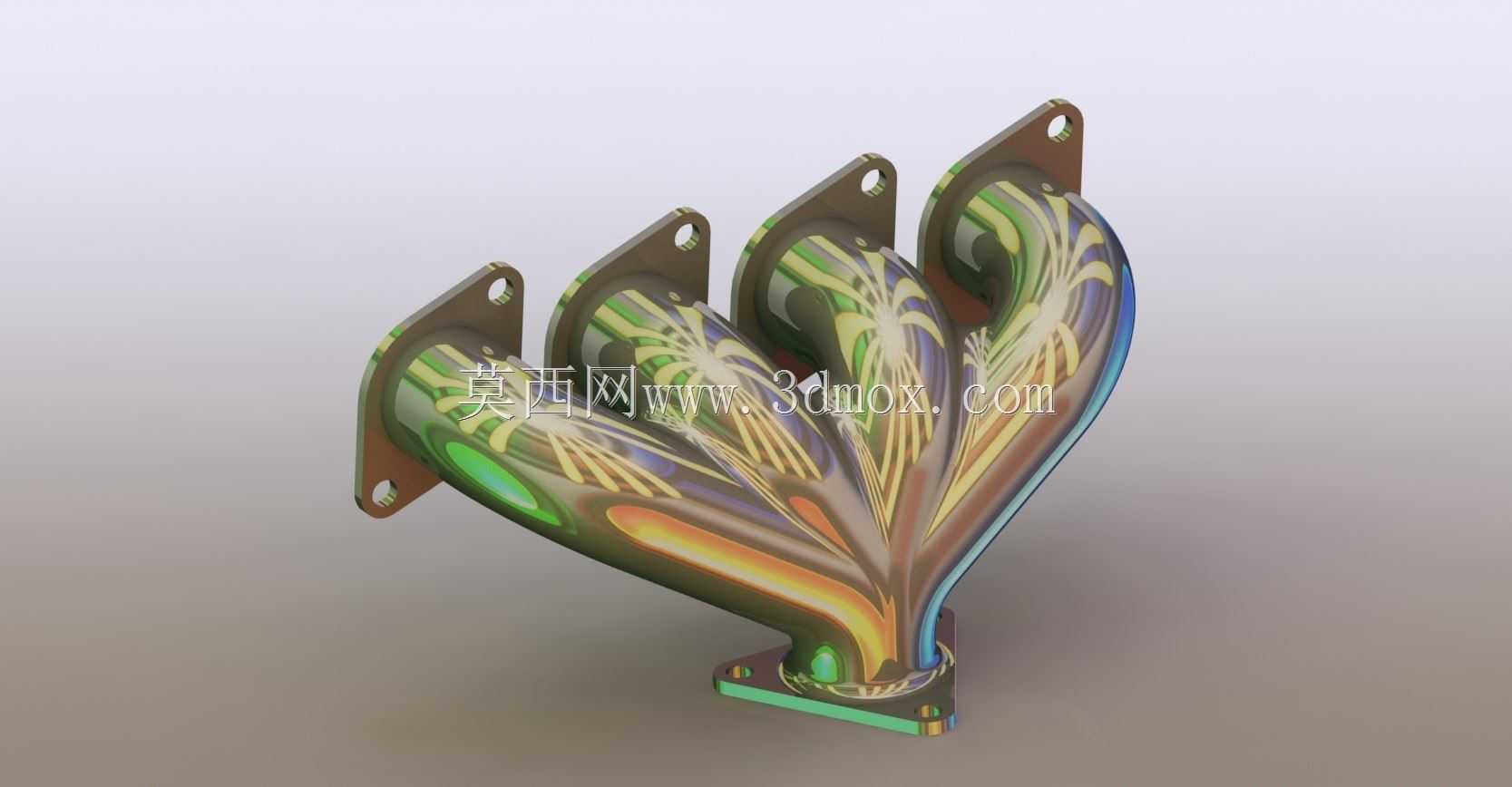

　　用于对接下游三元催化器或排气总管接口，整体安装位的孔位公差严格匹配对应机型的缸盖布局，可直接完成装配无需额外改孔。设计过程中，支管的内壁过渡全部采用大圆角顺滑处理，减少气流在管路内部的沿程阻力与局部涡流，降低排气背压，同时管壁厚度根据不同区域的热负荷做差异化设置，靠近缸盖的高温段适当增加壁厚提升耐热变形能力，汇流段则在保证结构强度的前提下优化壁厚，控制整体构件重量。歧管表面的色彩分区对应不同区域的热流密度分布，是前期热流仿真分析的结果呈现，高温区域采用耐热性能更优的结构强化设计，避免长期在高温交变载荷下出现开裂、变形问题。在实际装车应用场景中，这类排气歧管需要承受800-900℃的持续高温工作环境，

　　同时承受发动机运行过程中的振动载荷，因此结构上在各支管的弯折处做了加强筋过渡，提升整体抗振性能，安装法兰处的凸台结构可适配金属密封垫片，在反复热胀冷缩的工况下仍能保持可靠密封，不会出现漏气导致的排气噪声增大、排放超标的问题。不同于等长歧管追求极致性能的设计取向，这款歧管在保证排气效率的前提下兼顾了结构紧凑性，整体外廓尺寸适配常规横置四缸发动机的机舱布局，不会与周边的防火墙、悬置支架、线束管路产生安装干涉，可满足量产民用车型的配套使用需求，也可作为发动机改装、教学实训的结构参考样件。
