带安装基座的十字结构传感固定座

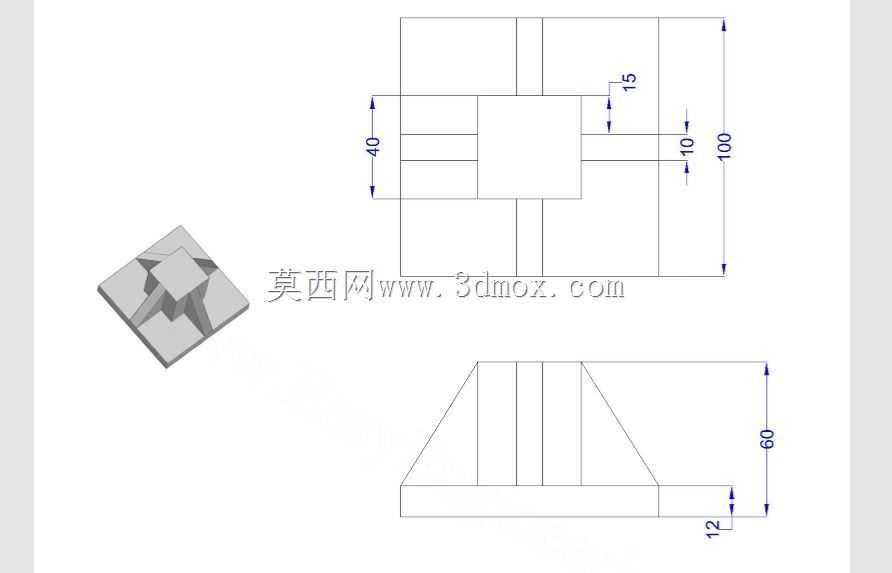

　　在工业检测类设备的布局设计中，传感元件的安装固定结构往往直接决定检测精度与长期运行稳定性，这款十字构型的传感安装基座，就是针对小空间内多方向检测需求设计的支撑构件。从结构尺寸来看，基座总高度为100mm，底部安装板厚度12mm，底部承托结构总高度60mm，中部十字交叉的核心安装区宽度40mm，单侧伸出的传感安装位距离中心凸台的尺寸分别为10mm与15mm，所有安装面的边界尺寸都做了规整化处理，能适配常规M4-M6规格的传感器安装螺丝孔位，不需要额外做扩孔或者二次加工就能直接装配。设计思路上没有采用复杂的一体铣削异形结构，而是用规整的矩形块拼接十字构型，中部的方形凸台作为核心定位基准，四个方向伸出的安装臂可以分别固定对射式光电、

　　接近开关等不同类型的检测元件，底部带斜向加强筋的承托结构，能在设备运行产生振动时抵消横向剪切力，避免传感元件因为长期振动出现位置偏移，导致检测信号误触发。实际应用场景覆盖自动化流水线的工件到位检测、小型专机的工位原点定位、非标设备的物料有无判断等多个工况，安装时只需要通过底部平板的预留孔位锁附在设备机架或者型材安装面上，就能同时实现四个方向的检测点位布置，相比单传感器独立安装的支架，能节省至少60%的安装空间，也减少了零散支架带来的装配累积误差。结构的加强筋设计从底部平板一直延伸到十字安装臂的下表面，筋板厚度与安装臂厚度保持一致，不会出现应力集中的薄弱区域，即使在设备频繁启停的冲击工况下，

　　也能保证传感元件的安装面平面度维持在公差范围内，不会因为结构变形导致检测距离出现偏差。十字构型的对称设计也让整体结构的重心落在底部安装面的中心位置，不需要额外做配重处理就能保证安装稳定性，各个安装臂的端面都做了平齐处理，传感器安装后端面不会突出结构边界，能避免工件传输过程中剐蹭到传感元件，降低元件损坏的概率。
