五角星造型嵌入式装饰标识结构设计

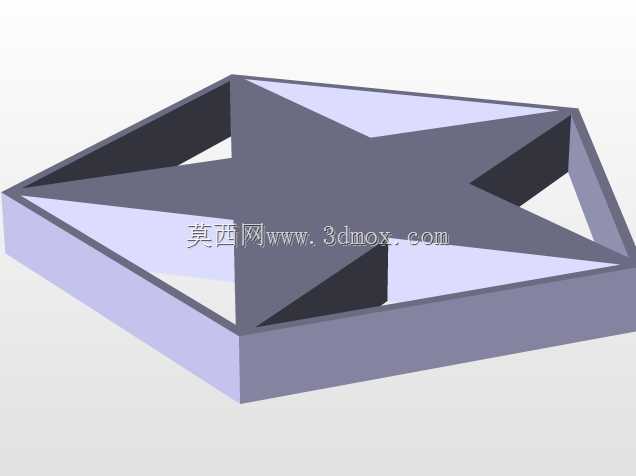

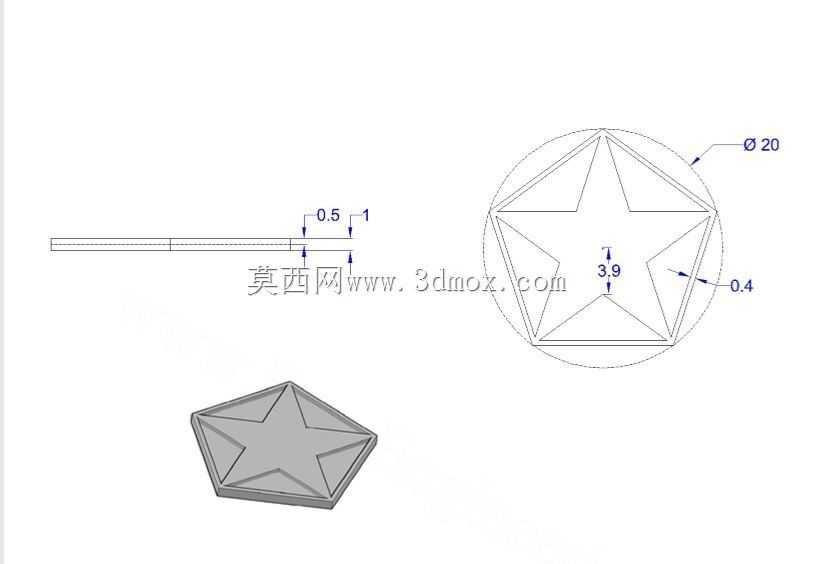

　　这款五角星造型构件，最初是为小型工控设备面板的状态标识区域做配套设计，日常在仪器仪表操作面板、小型传感装置外罩、文创类工业产品外壳上都能见到这类装饰标识的应用场景，主要作用是在设备表面做功能区域的视觉区分，同时兼顾外观装饰性，避免纯平面面板的单调感，也能通过凸起的造型给操作人员传递明确的区域定位触感。从结构设计逻辑来看，整体采用薄型盘式基底加内凹五角星轮廓的方案，外轮廓做正五边形切边，刚好匹配外接圆直径20mm的安装边界，安装时可以直接嵌入面板预先开好的对应沉槽内，不需要额外设计复杂的卡扣结构，基底厚度控制在1mm，其中嵌入面板的部分厚度0.5mm，外露的边缘做0.4mm的微小倒角，既避免安装时刮手，

　　也能让构件和面板贴合后没有明显的拼接缝隙。中心的五角星造型采用凸起3.9mm的立体结构，五角星的棱边做微小的圆弧过渡，没有尖锐的直角，一方面是注塑或者钣金冲压加工时能减少应力集中，避免成型后棱角处出现缺料、开裂的问题，另一方面日常清洁设备表面时，不会因为棱角太尖锐勾住擦拭的布料，也能减少积灰的死角。设计过程中特意调整了五角星的内凹角度，让五个角的倾斜度保持一致，保证从正面任意角度观察，立体光影效果均匀，不会出现某一侧阴影过重导致造型辨识度下降的问题。考虑到这类构件经常会和设备面板做粘接或者超声波焊接固定，基底的背面做了细微的网格滚花处理，能大幅提升粘接剂的附着强度，避免设备长期使用过程中因为温度变化、振动出现标识件脱落的情况。

　　整体尺寸控制非常紧凑，不会占用面板内部过多的安装空间，哪怕是内部空间局促的小型传感装置外罩，也能顺利安装，不需要额外调整内部电路板或者元器件的布局。同时这个造型结构也具备一定的通用性，除了工业设备面板使用，更换不同的表面处理工艺后，也可以用在箱包五金装饰、文创产品外壳标识等场景，结构本身不需要做大幅修改，只需要调整外轮廓的安装尺寸就能适配不同的安装基体。建模过程中对所有的过渡曲面都做了曲率连续处理，不管是后续做CNC手板加工，还是开模做批量注塑、压铸生产，都能保证曲面顺滑，不会出现加工刀纹断层或者模具脱模困难的问题，拔模角度统一设置在1.5度，兼顾成型精度和脱模便利性。
