斜角结构块状传感安装基座设计

　　这款块状安装构件主要面向工业传感检测场景的固定安装需求，在自动化产线的工位检测、设备运行状态监测、工装夹具的到位确认环节中，这类带特定斜角结构的基座能够为传感元件提供稳定的安装支撑，避免检测过程中因安装基面不匹配出现的检测角度偏移、信号采集误差等问题。从结构设计逻辑来看，构件整体采用一体化铣削成型思路，主体分为上下两个功能区域，上部的斜切结构对应150°与135°两个特定安装倾角，能够适配两类不同发射角度的光电类传感元件安装需求，无需额外加装角度调节垫片即可保证检测光路的对准精度，减少现场安装调试的调整步骤。下部的矩形基体作为主要的固定承载部分，预留的槽位结构可直接嵌入设备安装面的定位凸台，配合侧面的紧固孔位实现无滑移固定，

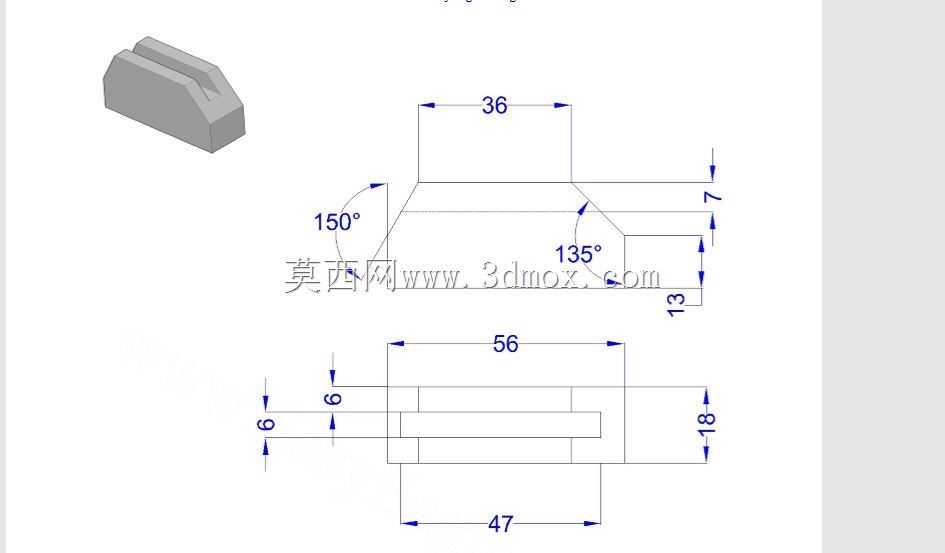

　　整体安装边界的长宽尺寸控制在56mm与18mm范围内，上部功能段的宽度为36mm，突出的斜角段高度为7mm，下部基体的槽位深度为6mm，槽体距离侧边的定位尺寸为6mm，底部固定段的有效安装长度为47mm，所有尺寸公差均按照IT7级机加工精度设定，能够满足常规工业设备安装的互换性要求。在实际使用场景中，这类基座常被应用在输送线的工件到位检测工位、机床加工区的刀具位置监测点、自动化装配设备的零件有无判断位置，相比通用型直角安装座，其预设的斜角结构能够避开设备上的突出干涉结构，在紧凑的安装空间内完成传感元件的布设，不需要对原有设备结构进行二次打磨或切割改造。构件的棱边均做了0.5mm的倒角处理，

　　避免安装过程中划伤操作人员或传感元件的连接线缆，整体结构无冗余设计，在保证结构强度满足10N·m紧固扭矩要求的前提下，尽可能压缩了整体体积，减少对设备安装空间的占用。建模过程中完全按照实际机加工的工序逻辑进行特征构建，先完成基体的矩形拉伸，再依次切除斜角结构、安装槽位，最后添加倒角特征，所有特征的参数化设置完全对应加工走刀路径，能够直接导出工程图用于数控铣削加工，不需要额外进行模型的工艺性修正。
