角型安装支架式传感固定支座结构设计

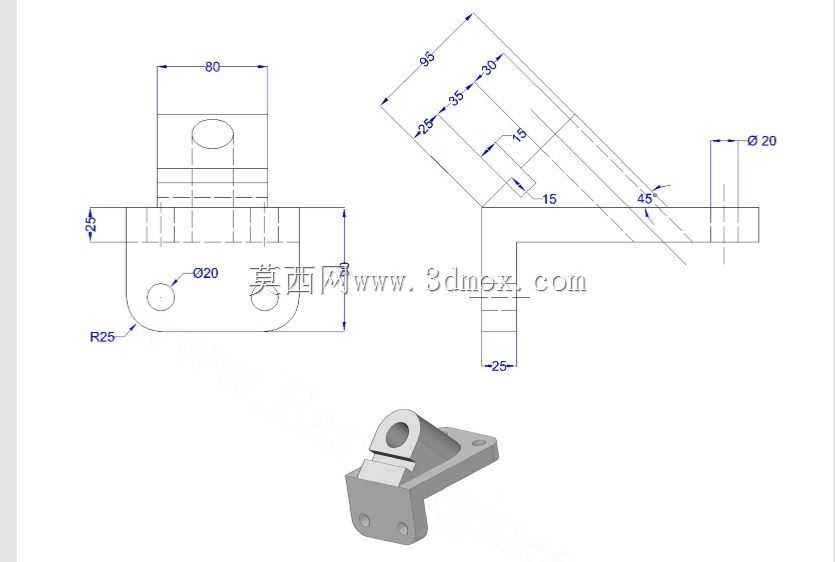

　　这款角型结构的传感固定支座，主要应用在工业自动化产线的检测工位、小型设备的传感单元安装场景中，用来承托固定接触式或者小型光电类传感元件，解决传感部件在倾斜安装面、垂直立面与水平安装面过渡位置的固定难题，避免传感元件直接锁附在设备壁板上出现的定位偏移、受力变形问题。从结构设计逻辑来看，支座采用L型弯折的一体化构型，底部水平安装边设置两个Φ20的安装孔，适配M18规格的标准安装螺栓，底部圆弧过渡采用R25的圆角处理，既可以消除直角位置的应力集中，也能避开安装面位置的凸起焊缝、装配凸台等干涉特征，水平边总宽度控制在80mm，安装孔的中心距匹配常规设备安装面的预留孔位标准，不需要额外在设备机架上重新打孔攻丝，能直接适配现有安装点位。

　　上部倾斜的安装支臂与水平安装面呈45°夹角，支臂上预留的Φ20传感安装孔，刚好匹配常用圆柱型传感元件的外径尺寸，支臂上设置的15mm、30mm、35mm等多组定位尺寸，是为了适配不同检测距离要求的传感元件安装，支臂侧面的锁紧槽结构，可以在传感元件插入后通过侧顶螺丝锁紧，不需要额外加装轴套或者固定夹，减少装配时的零件数量。支臂末端的25mm延伸段，是为了给传感元件的尾部接线留出足够的操作空间，避免接线时线缆弯折角度过大出现线芯断裂的问题，同时支臂上的减重槽设计，在保证整体结构刚性的前提下降低了支座自重，减少安装面的承重负载。在实际选型使用时，需要注意安装面的平面度公差控制在0.1mm以内，避免支座锁紧后出现支臂角度偏移，

　　导致传感元件的检测方向偏离预设点位；支座的竖直安装边与水平安装边的垂直度公差控制在0.05mm，倾斜支臂的角度公差控制在±0.2°，可以保证传感元件安装后的检测精度满足常规工业检测的要求。这类支座相比直板式安装支架，不需要额外拼接角度垫块，减少了装配时的累积误差，在狭小的设备安装空间内，能直接完成倾斜方向的传感元件固定，尤其适合在设备内部走线空间有限、安装点位紧凑的工位使用，比如流水线的工件到位检测、小型工装的位置反馈、气动元件的行程确认等场景，都可以通过这类支座完成传感部件的可靠固定，长期运行下不会因为设备振动出现传感位置偏移，降低日常运维时的点位校准频率。
