带铰接孔斜向支撑传感安装固定座

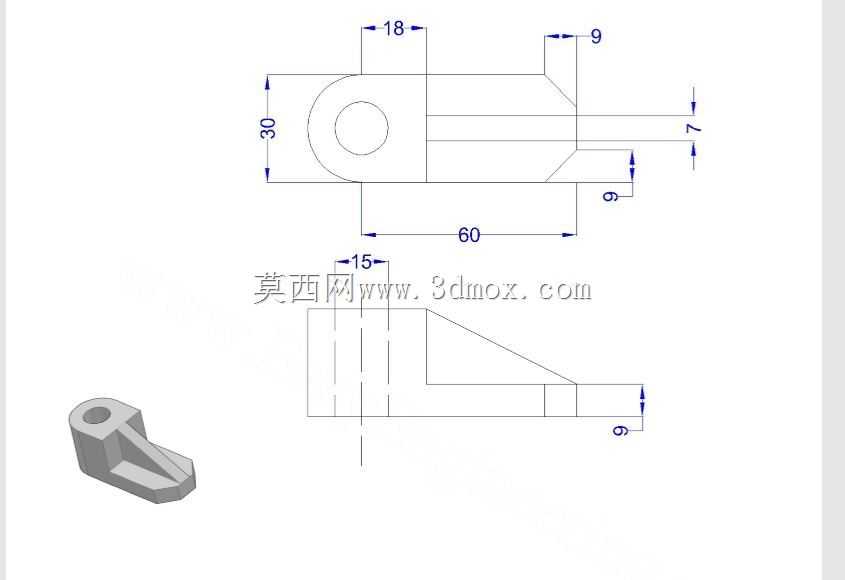

　　这款安装固定座主要面向工业传感检测场景的安装需求，多用于自动化产线、小型检测工位上的位置、位移类传感器的承载固定，能在紧凑的设备安装空间内完成传感元件的角度适配与刚性支撑，避免传感元件因设备运行振动出现检测偏移、信号失准的问题。从结构设计逻辑来看，固定座左端设置带通孔的铰接端，通孔可配合销轴完成与设备机架的铰接安装，铰接端外轮廓为圆弧过渡，最大外圆尺寸30mm，铰接孔的设置既可以实现固定座的小角度俯仰调整，也能在安装时适配不同孔位的机架安装面，降低现场安装的孔位对位难度。固定座主体从铰接端向右延伸，总长度控制在60mm，其中铰接端轴向宽度为18mm，向右延伸的支撑段采用斜向加强的筋体结构，斜筋从铰接端侧面向右下方延伸至安装段根部，

　　在不额外增加零件整体厚度的前提下，大幅提升了固定座的抗弯折刚度，能承受传感元件安装后产生的偏心载荷，避免长期受力出现结构形变。固定座右端为传感元件安装段，安装段厚度为7mm，上下两侧均设置9mm的导向定位边，安装段末端做斜切导向处理，方便传感元件的快速滑入装配，安装段的宽度尺寸与常规小型柱式、块式传感器的安装接口匹配，可直接通过侧面顶丝或者端面螺丝完成传感元件的锁紧固定。从安装边界来看，固定座底部的安装基面宽度为15mm，基面厚度9mm，可直接贴附在设备的型材安装面或者平板机架上，配合铰接端的销轴固定，形成两点约束的稳定安装结构，不会因设备启停的惯性冲击出现松动。整个零件的结构没有冗余设计，所有尺寸都围绕紧凑安装、刚性支撑、

　　角度可调这三个核心需求设定，圆弧过渡的位置都做了等壁厚处理，既适合采用机加工方式小批量制作，也适合开模压铸实现批量生产，在实际使用中能适配多种不同安装角度的传感检测需求，减少现场安装时的额外改造成本，同时斜向筋体的设计也让零件整体重量更轻，不会给安装机架带来额外的负载负担，铰接端的通孔与安装段的定位边公差可根据实际使用场景调整，满足不同精度等级的传感安装要求。
