传感器安装固定支座结构设计

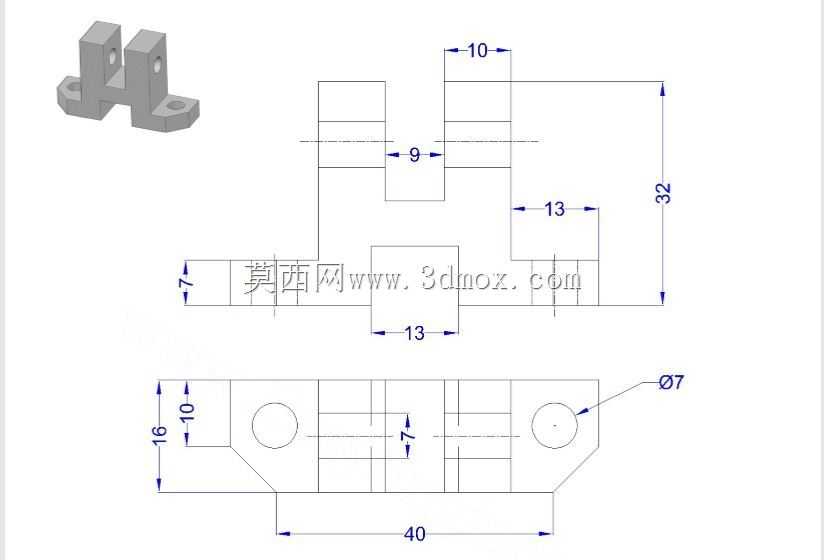

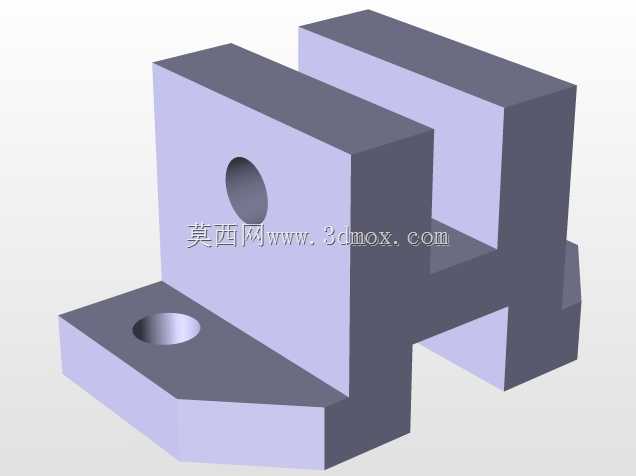

　　在工业自动化检测、设备状态监测、生产线工位定位等场景中，传感器的安装稳定性直接决定检测数据的可靠性，这类双立柱式安装支座是光电类、接近类小型传感器常用的固定承载结构，能够在狭小的设备安装空间内为传感器提供稳定的支撑基准，避免设备运行过程中的振动导致传感器检测位偏移，减少误触发、检测精度下降等问题。从结构设计逻辑来看，该支座采用一体化铣削成型的结构方案，底部设置带安装孔的延展安装边，两个直径7mm的安装孔可配合内六角螺栓将整个支座固定在设备机架、工装台板或者生产线的型材安装面上，底部总长度40mm、宽度16mm的安装边界，能够适配多数小型传感器安装位的空间预留要求，不会占用过多设备内部的排布空间。支座中部设置的9mm宽避让槽，

　　一方面可以减轻零件自身重量，另一方面能够为传感器的接线、尾部调节旋钮留出操作空间，避免安装后传感器尾部与支座结构产生干涉，槽体两侧的立柱作为传感器的夹持承载部位，立柱顶部10mm宽的夹持面可以适配常见的10mm宽度规格的小型方型传感器，立柱上预留的锁紧孔位可配合顶丝或者压块将传感器牢牢固定，防止传感器在长期振动工况下出现轴向窜动。从尺寸链设计来看，支座总高度32mm，底部安装面到夹持位中心的高度经过尺寸校核，能够匹配多数生产线检测工位的检测高度要求，底部安装边两侧的13mm尺寸定位，可保证安装孔位与周边结构的间距满足螺栓拆装的操作空间需求，安装边处7mm的厚度设计，既保证了支座整体的结构刚性，在螺栓锁紧时不会出现变形，

　　也不会因为厚度过大增加不必要的材料成本。在实际选型使用时，该支座可直接替换同安装尺寸的型材传感器支架，相比拼接式的型材支架，一体化结构的抗振性能更优，在冲压设备、自动化输送线这类振动幅度较大的工况下，能够长期保持传感器的检测位置精度，减少日常运维中传感器位置校准的频次，支座边角处的倒角设计也避免了安装过程中锐边划伤操作人员或者线缆表皮，整体结构没有复杂的曲面特征，常规的铣削加工即可完成生产，加工成本较低，适合批量配套在各类搭载小型检测传感器的自动化设备中，也可作为非标设备设计中传感器安装位的标准参考结构，直接调用即可完成安装位的结构排布，缩短非标设计的周期。
