带防滑格纹多格收纳式传感器安装壳体

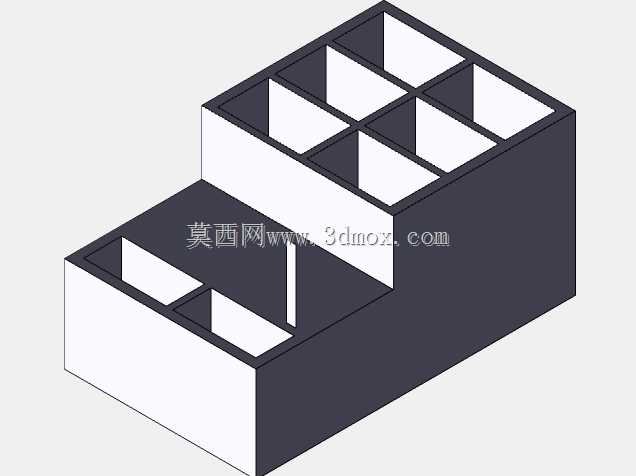

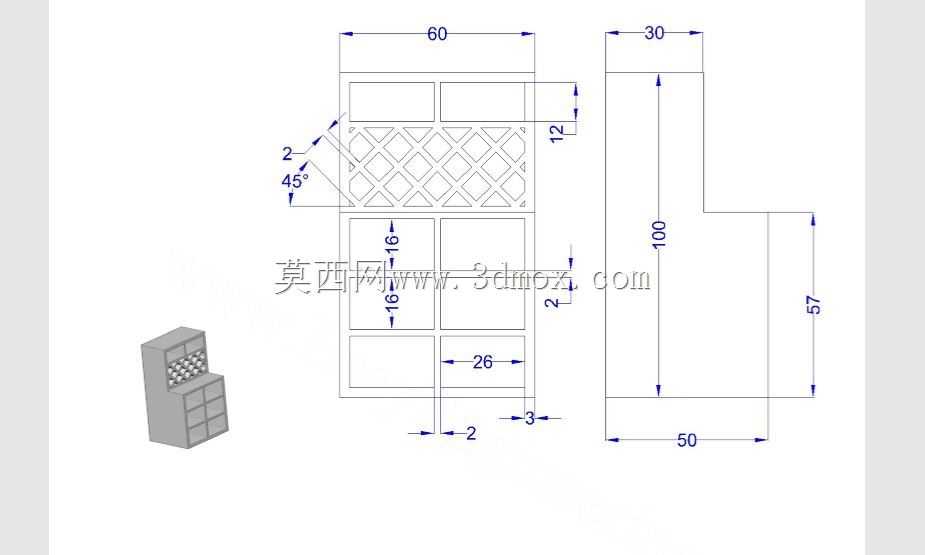

　　这款传感器安装壳体的设计，最初是针对车间小型检测工位的传感器集成收纳需求落地的，日常产线的光电、接近类小型传感器经常出现布线杂乱、探头磕碰损坏的问题，这款壳体刚好能把多组传感单元规整收纳，同时预留稳定的安装固定位。从结构设计逻辑来看，整体采用L型立式布局，总宽度控制在60mm，纵深方向总长度100mm，底部安装边宽度50mm，突出的安装段高度57mm，这个尺寸刚好适配常规设备机架的型材安装面，不会和周边的走线槽、气动管路产生空间干涉。壳体正面做了分层多格腔体设计，上部区域压制了45度斜向交叉的防滑格纹，格纹区域高度12mm，侧边做2mm的倒角过渡，既可以在手动调整传感器位置时增加手指摩擦力，避免滑脱，也能提升壳体正面的结构刚性，

　　减少长期使用后的形变。下部的腔体做了对称分隔，单格内部宽度26mm，腔体之间的隔筋厚度3mm，边缘预留2mm的安装让位间隙，每个腔体可以独立放置一枚小型传感探头，腔体内部预留16mm的深度空间，足够容纳探头本体加上接线端子的长度，不会出现接线挤压弯折的情况。侧面的安装基准面做了平面度公差控制，安装时可以直接贴附在设备立面上，通过侧边的固定孔完成锁附，不需要额外加装调整垫片。实际应用场景里，这类壳体既可以用在自动化装配线的工件到位检测工位，把多组检测传感器集中安装，减少零散支架的使用，也可以用在实验台的检测装置上，作为小型传感模块的集成外壳，格纹区域还可以粘贴标识标签，区分不同传感单元的检测功能。

　　设计过程中特意把边角的锐边全部做了倒角处理，避免安装维护时划伤操作人员，腔体的分隔筋做了等厚设计，注塑或者机加工成型时都能保证壁厚均匀，减少成型后的应力变形，安装边的厚度控制在2mm，既保证足够的支撑强度，也不会过度占用安装空间。
