转向传动用双十字轴万向节结构设计

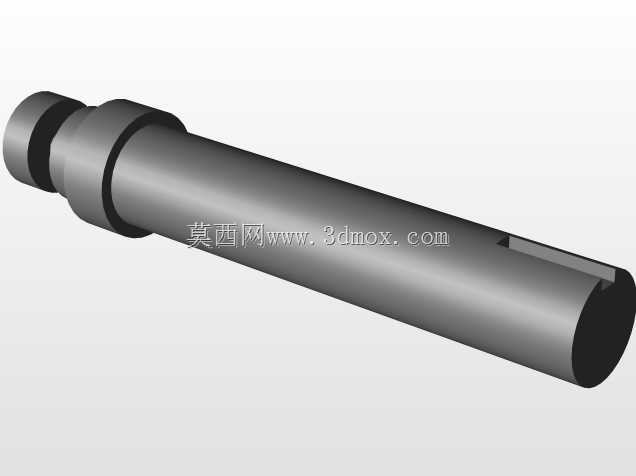

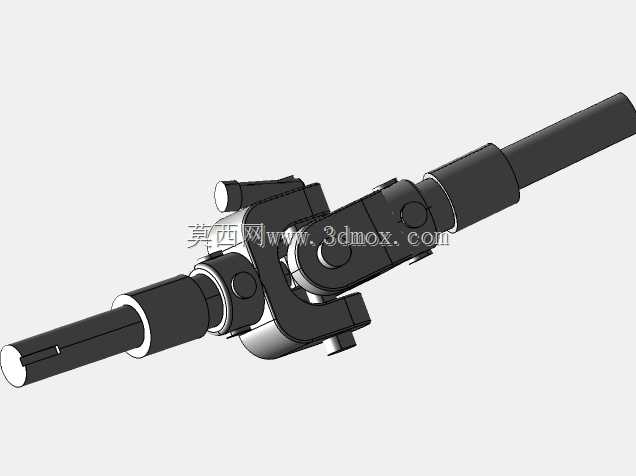

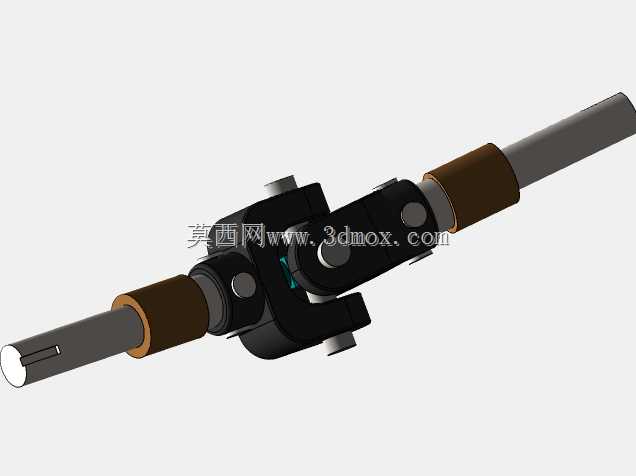

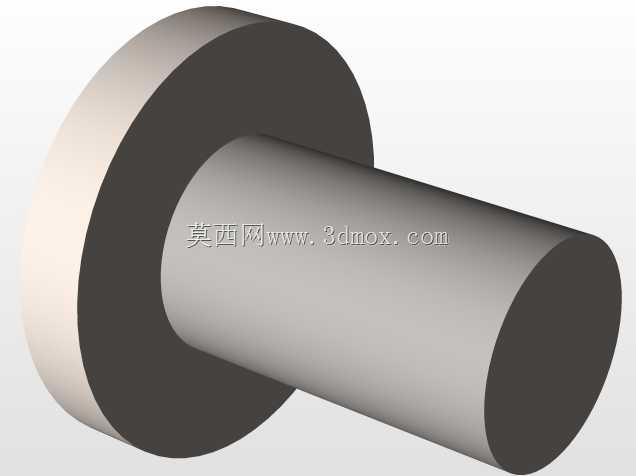

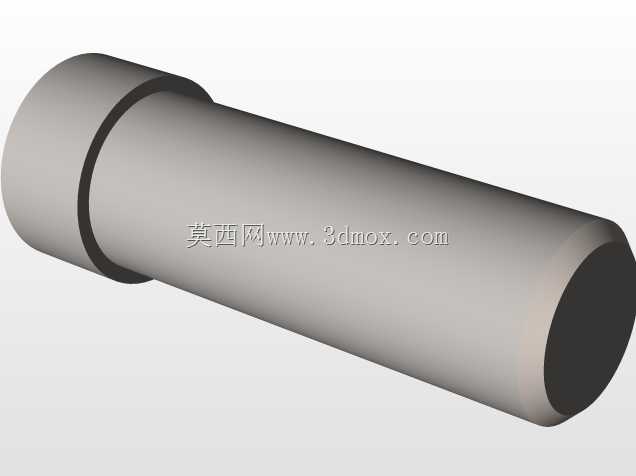

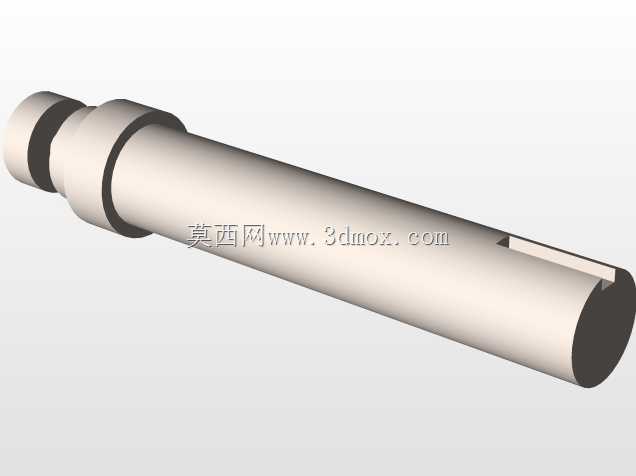

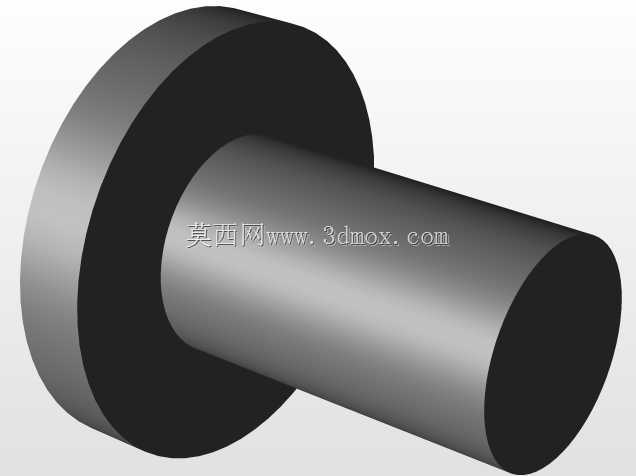

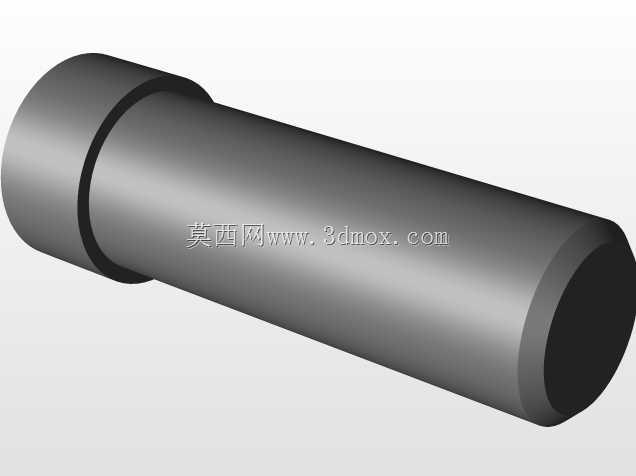

　　在各类需要变角度传递旋转扭矩的机械结构中，这类双十字轴万向节是解决轴系不同轴、工作中存在相对角位移工况的核心传动部件，尤其常见于车辆转向操纵机构、小型设备传动链路、工业设备操纵联动结构中。不同于单十字轴万向节存在的输出转速波动问题，该结构采用双节串联布置，通过中间连接段的角度补偿，可在输入轴与输出轴存在一定夹角的工况下，尽可能降低转速不均带来的传动冲击，适配转向操纵这类需要平顺传递动作的场景。从结构设计来看，两端轴杆预留了平键安装位，可直接与外接传动部件通过平键实现周向固定，避免扭矩传递过程中出现轴与连接件的相对滑转；轴杆上设置的环形限位槽可配合卡圈实现轴向定位，控制万向节在安装座内的轴向窜动量，保证传动过程中轴系位置稳定。

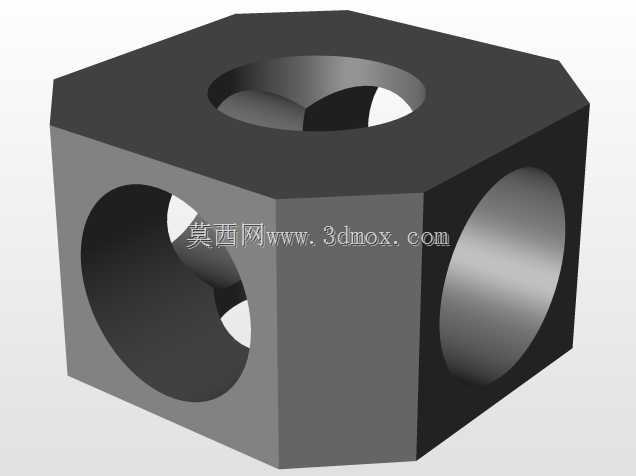

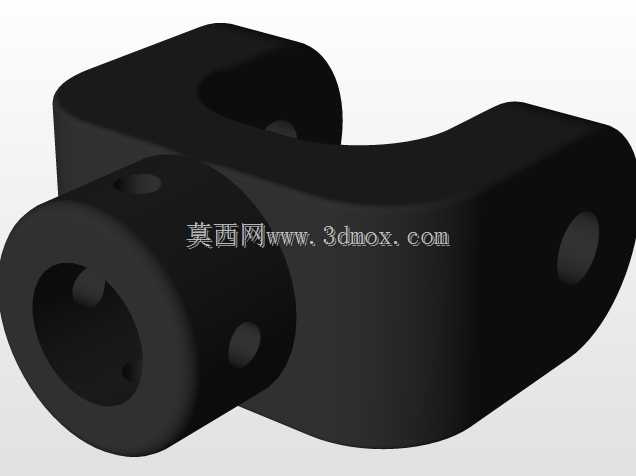

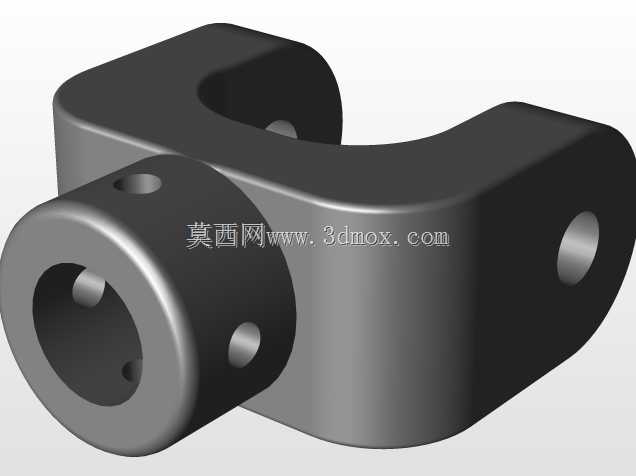

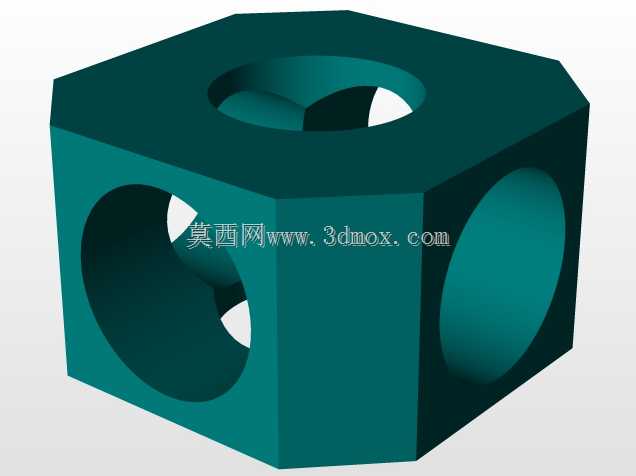

　　十字轴与叉形接头的铰接位置预留了润滑介质存储空间，实际装配时可在铰接面填充润滑脂，降低铰接副的磨损速率，延长部件在频繁摆动工况下的使用寿命；叉形接头的连接耳采用对称等厚结构，受力时两侧载荷分布均匀，避免单侧应力集中导致的耳板断裂问题。设计过程中需要严格控制两端轴杆的同轴度偏差，以及十字轴各轴颈的位置度公差，若公差过大，会导致传动过程中卡滞、摆动阻力过大，甚至在传递大扭矩时出现结构损坏。安装边界方面，该万向节的最大允许折角需要匹配实际安装空间的轴系偏移量，选型时需确认两端轴杆的直径、键槽尺寸与外接部件的适配性，同时预留足够的摆动空间，避免万向节在最大折角位置与周边安装结构发生运动干涉。在转向操纵机构中应用时，

　　该部件可绕过布置空间内的其他结构件，将转向端的转动动作平顺传递到转向执行端，抵消车架或设备壳体变形带来的轴系错位影响，保证操纵动作的响应一致性，不会因为轴系存在夹角出现操纵卡滞、空程量过大的问题。日常结构设计选型时，还需要根据传递的最大扭矩核算十字轴轴颈的剪切强度、叉形接头耳板的抗弯强度，确保在极限操纵力下结构不会出现塑性变形，同时铰接副的配合间隙需要控制在合理范围，间隙过大会导致传动空程增大，操纵手感虚位明显，间隙过小则会增大转动阻力，导致操纵沉重。
