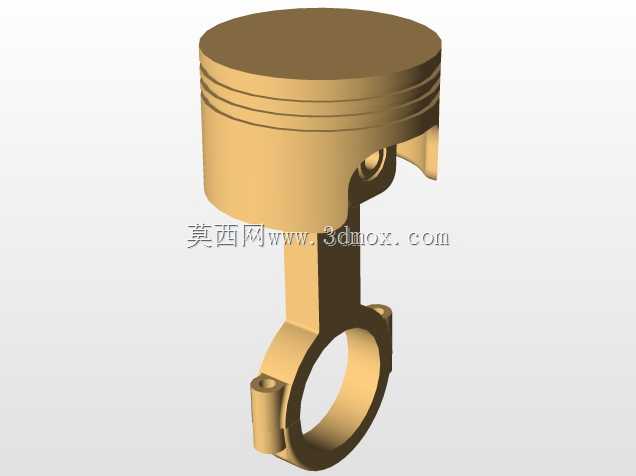

汽车发动机活塞连杆组结构三维设计

　　这套活塞连杆组件是内燃机动力转换的核心执行部件，主要应用在往复式汽油发动机的曲柄连杆机构中，承担着将燃烧室内燃气爆发产生的直线推力转化为曲轴旋转扭矩的核心作用，是发动机动力输出路径上不可或缺的关键结构。从实际工况适配角度出发，活塞头部设计了三道环槽结构，分别对应两道气环与一道油环的安装位，气环负责密封燃烧室高温高压燃气，避免燃气下窜至曲轴箱，油环则负责刮除缸壁多余润滑油，防止机油窜入燃烧室参与燃烧，环槽的加工精度直接决定了发动机的密封性能与机油消耗水平。活塞顶部采用平顶结构设计，能够在满足压缩比设计要求的前提下，尽可能减小燃烧室余隙容积，同时平顶结构的受热面积更小，有利于降低活塞顶部的热负荷，减少高温工况下的热变形量。

　　活塞销座部位采用了加强筋过渡结构，能够均匀分散燃气爆发时传递到活塞销的冲击载荷，避免销座部位出现应力集中导致的疲劳开裂，活塞销与连杆小头的连接采用全浮式设计思路，在发动机正常工作温度下，活塞销可在销座孔与连杆小头衬套孔内自由转动，能够让活塞销表面磨损更加均匀，大幅提升部件使用寿命。连杆部分采用工字形截面结构设计，在保证连杆整体刚度与抗疲劳强度的前提下，尽可能降低连杆自身的往复运动质量，减小发动机高速运转时的往复惯性力，降低曲轴系的振动水平。连杆大头采用剖分式结构，能够方便地与曲轴连杆轴颈进行装配，剖分面结合定位结构可保证连杆盖与杆身的装配精度，避免运转过程中出现错位导致的轴颈偏磨。在安装边界方面，

　　活塞外径与气缸内径采用基孔制间隙配合，配合间隙严格匹配热膨胀量要求，保证冷态下活塞不会在缸筒内卡滞，热态下活塞膨胀后仍能与缸壁保持合适的配合间隙，活塞行程与曲轴曲柄半径直接匹配，连杆大小头中心距决定了活塞的运动轨迹与压缩比参数，装配时需严格保证活塞环开口的错开角度，避免出现漏气窜油问题。整套结构的建模过程充分考虑了实际加工与装配的工艺性，所有圆角、倒角、退刀结构都符合机械加工的规范要求，没有出现无法加工的负角或者薄壁结构，能够直接用于教学演示、结构分析或者改装方案的验证参考。
