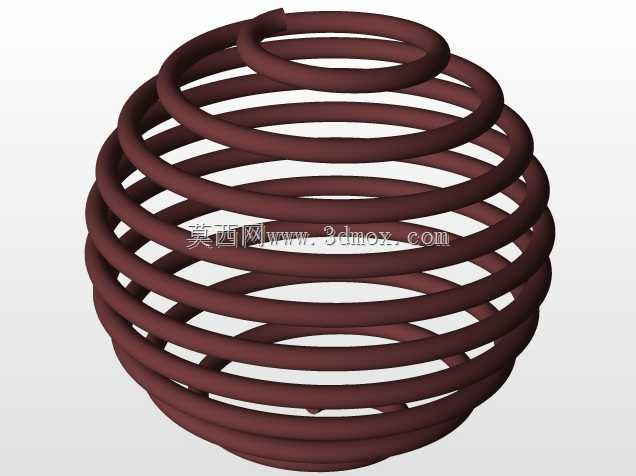

该螺旋镂空球体构件采用等截面圆材连续螺旋绕制成型,整体呈现规整的球形镂空轮廓,所有螺旋圈的曲率随球体径向位置连续变化,从赤道位置的最大曲率半径平滑过渡到两极位置的最小曲率半径,全程无弯折、无拼接断点,保证了构件整体的力学连续性。从实际应用场景来看,这类结构可作为小型缓冲装置的核心弹性元件,布置在精密仪器的隔振工位,依靠多圈螺旋的均匀形变吸收振动能量,相比普通圆柱弹簧,球形轮廓的各向刚度一致性更好,在承受任意径向的冲击载荷时都能提供均匀的缓冲反力,不会出现圆柱弹簧易发生的侧向失稳问题。设计过程中需要重点控制螺旋圈的螺距均匀性,相邻圈之间预留均匀的间隙,避免压缩过程中出现圈间碰擦,同时要保证绕制路径完全贴合球面轨迹,
每一圈的圆心都落在球体的中心轴线上,防止成型后出现轮廓偏斜、重心偏移的问题。从安装边界来看,构件两端的收尾圈做了小直径收头处理,可直接卡入配套的球形安装座卡槽内,不需要额外的焊接或紧固件固定,安装时仅需保证两端收头的同轴度偏差在允许范围内,即可保证整体受力均匀。在功能特性上,该结构除了缓冲隔振用途外,还可作为流体管路中的匀流构件,镂空的螺旋间隙可让流体通过时产生连续的旋流,打散管路内的层流边界层,提升流体混合均匀度,此时需要根据流体流速调整圈间间隙大小,避免流阻过大影响管路输送效率。建模过程中需要先构建基准球面作为路径参考,采用螺旋线与球面相交的方式生成连续的扫描路径,扫描截面保持与路径垂直,全程控制截面圆的直径一致,
避免出现局部粗细不均影响结构强度,同时要对两端的收尾段做平滑过渡处理,防止出现应力集中导致的疲劳断裂问题。这类结构在小型文创机械装置、精密传感设备的缓冲工位、小型流体实验装置中都有适配空间,设计时可根据实际安装空间调整球体整体外径,同时匹配对应的线材直径,平衡结构刚度与整体重量,满足不同工况的使用需求。
