汽车盘式制动带卡钳总成结构设计

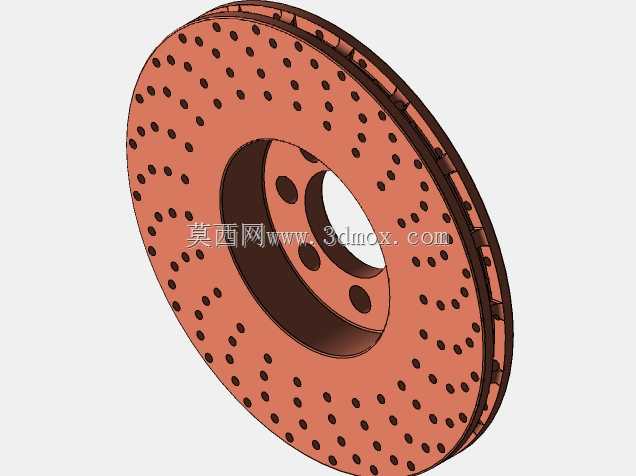

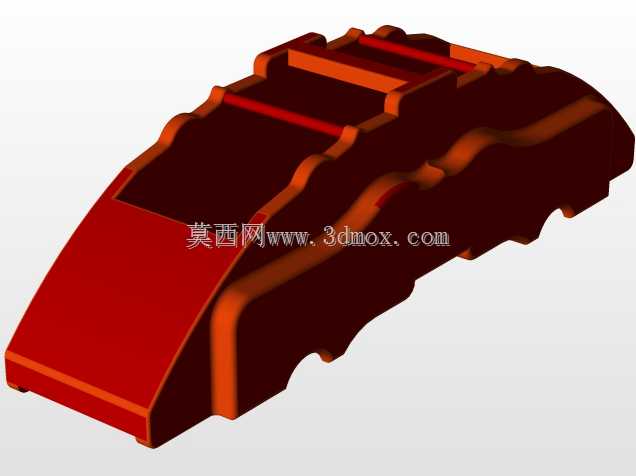

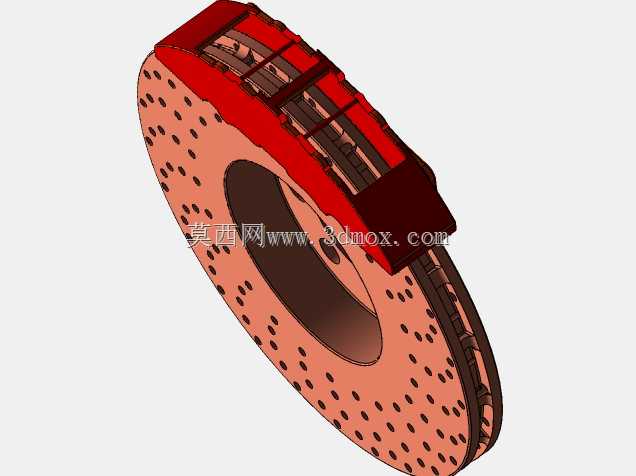

　　这套带卡钳的制动盘结构，核心服务于乘用车辆的行车制动场景，日常行驶中承担着车辆减速、驻车保持的核心功能，是整车底盘制动系统里直接执行制动力输出的终端部件。从结构设计逻辑来看，制动盘采用通风盘式的基础构型，盘面均匀排布的散热孔并非随意设置，是经过热负荷校核后确定的排布密度与孔径，连续制动工况下可以引导空气在盘体内部流道形成对流，快速带走摩擦产生的热量，避免热衰退导致制动力衰减，这一点对于山区长下坡行驶、频繁启停的城市通勤场景尤为关键。卡钳部分采用浮动式卡钳的构型设计，内侧布置制动活塞，制动时活塞推动内侧摩擦片贴合制动盘内侧，同时卡钳本体沿导向销浮动，带动外侧摩擦片同步压向盘体，两侧摩擦片同时夹紧制动盘，

　　通过摩擦力将车轮的转动动能转化为热能耗散，实现车辆减速。设计过程中需要严格控制卡钳与制动盘的安装间隙，单边间隙控制在合理范围，既不能间隙过大导致制动踏板行程过长、制动响应滞后，也不能间隙过小出现拖磨、异常磨损的问题。制动盘的中心安装孔与轮毂轴头的配合尺寸、安装螺栓的孔位分布，都严格匹配对应车型的轮毂安装边界，不需要额外改制就可以直接适配安装，盘体的有效摩擦半径经过制动力矩核算，匹配对应车型的轴荷与制动减速度要求，保证制动时的制动力输出足够且线性。卡钳上的导向销位置设置有防尘密封结构，避免行驶过程中泥水、沙尘进入导向销间隙导致卡钳回位不良，摩擦片的背板与摩擦材料层采用铆接加粘接的复合连接方式，

　　大制动力矩下不会出现摩擦材料脱落的失效问题。整个总成的外形轮廓充分考虑了轮毂内部的安装空间，卡钳的最大外轮廓不会与轮毂辐条、转向节周边部件发生运动干涉，制动盘的厚度方向尺寸匹配卡钳的开口宽度，全磨损周期内都能保证摩擦片与盘体的有效接触面积。实际装车使用时，这套结构可以提供稳定的制动脚感，连续制动后的热稳定性表现优异，日常维护时只需要定期检查摩擦片磨损量、制动盘厚度差，就可以保证长期使用的可靠性，结构上没有冗余的复杂部件，拆装维护的便利性也做了充分考量，普通维修工位不需要专用工装就可以完成摩擦片更换、卡钳检修的常规作业。
