带铰接支撑结构的弧形承托支架

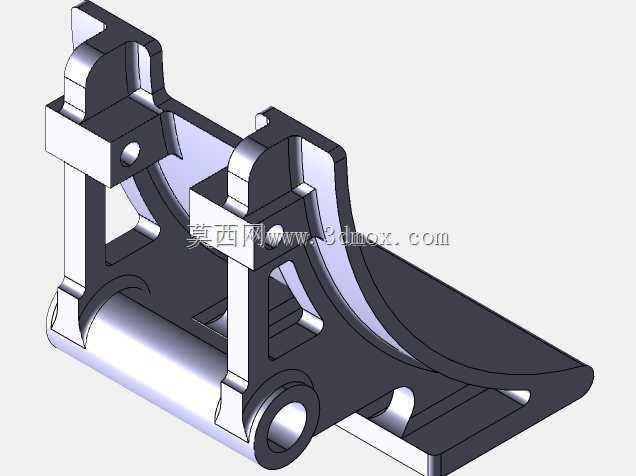

　　这类带双侧立板支撑的弧形承托构件，常应用在物料输送线的末端挡停工位、小型工装夹具的工件承托单元，或是轻型举升设备的端部托举结构中，核心作用是为圆柱类、弧面类工件提供贴合的承托面，同时通过下部的铰接孔位实现构件的角度微调，适配不同工位的工件姿态需求。从结构设计逻辑来看，双侧立板采用了等厚的筋板一体化成型思路，立板上预留的通孔用于穿装定位销轴，可将整个支架铰接在设备的基座上，实现绕销轴的小角度转动，避免刚性承托时工件磕碰造成的表面损伤；立板与弧形承托面的衔接处做了三角加强筋结构，在不额外增加整体壁厚的前提下，提升了承托面的抗弯折能力，应对工件放置时的冲击载荷不会出现结构变形。弧形承托面的曲率经过匹配设计，

　　能够贴合直径在适配范围内的圆柱类工件外圆，承托面末端延伸出的平直导向边，可在工件滑入承托位时起到导向作用，避免工件卡滞在支架边缘。下部的铰接轴孔采用了同轴度公差约束设计，双侧孔位的同轴度控制在合理范围内，保证穿装销轴后支架转动顺畅无卡滞，不会出现偏磨的情况。从安装边界来看，整个支架的安装仅需下部铰接位穿装销轴，立板上部的通孔可根据使用需求选择穿装锁止销，当需要支架固定角度承托时，穿装锁止销与基座连接即可实现角度固定，当需要浮动承托时，移除锁止销即可让支架随工件自重自适应调整角度。结构上的减重开孔分布在立板的非受力区域，既降低了构件整体重量，也方便加工过程中的排屑，同时不会影响结构整体的强度储备。这类构件在实际使用中，

　　常配合缓冲垫粘贴在弧形承托面表面，进一步降低工件接触时的冲击，适合在轻型装配线、检测工位的工件定位环节使用，其结构的通用性较强，可通过调整弧形面的曲率、立板的高度来适配不同尺寸的工件承托需求，建模过程中对各安装孔位的位置度、承托面的轮廓度都做了对应约束，能够直接导出工程图用于生产加工。
