DVD驱动反向工程线性传动马达结构

　　该线性传动结构是光驱读写驱动系统的核心执行部件，日常在光盘读取设备中承担带动光学拾取组件沿径向精准移动的功能，是保障光盘数据读写定位精度的关键结构。从实际应用场景来看，这类结构除了在传统DVD、CD光驱设备中使用，也可经过参数适配后移植到小型精密位移平台、微型进给装置中，适配小行程、轻负载的直线往复运动需求。

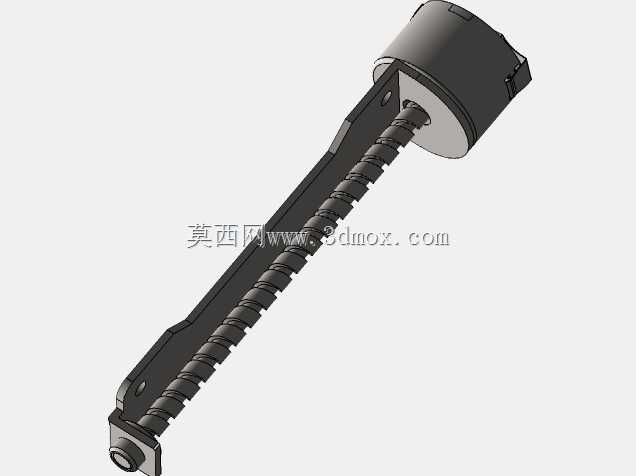

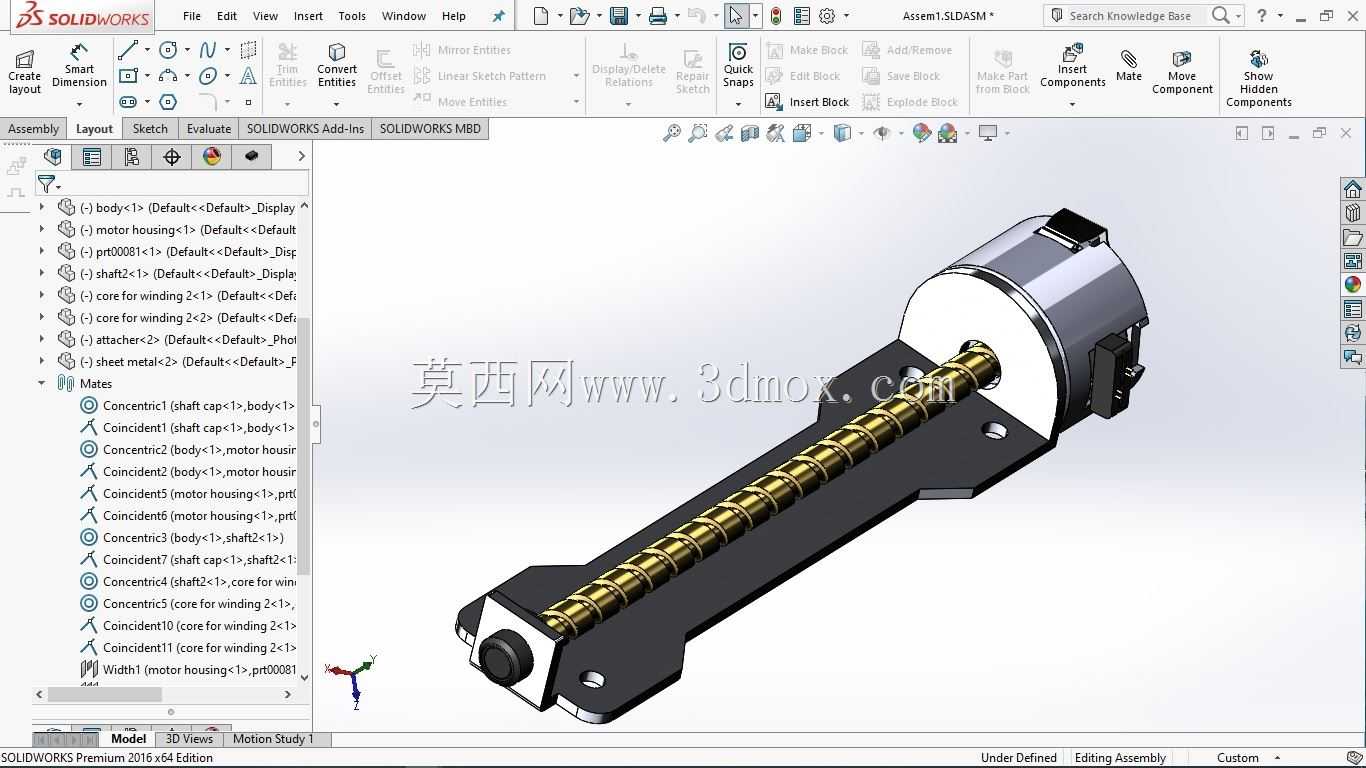

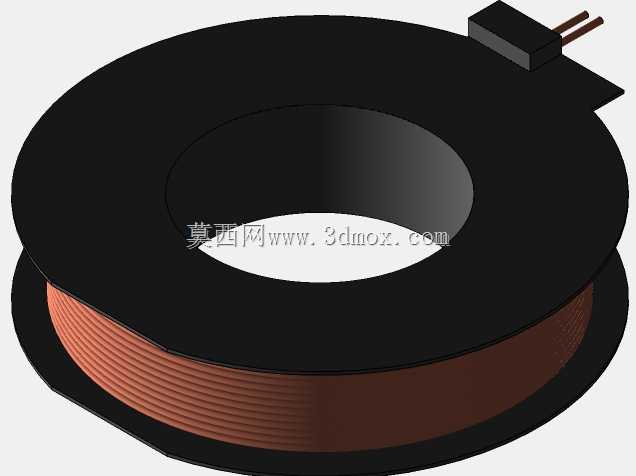

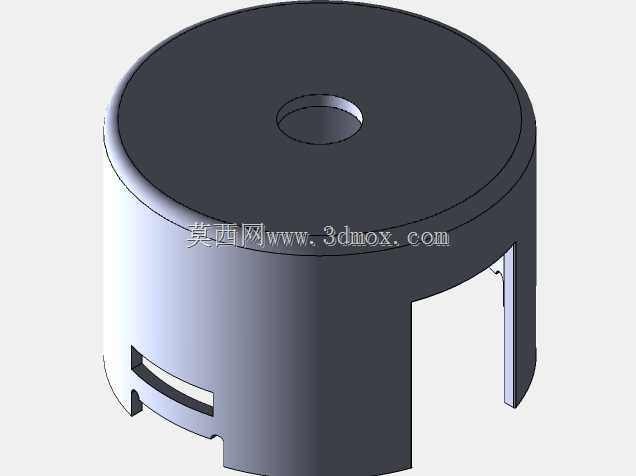

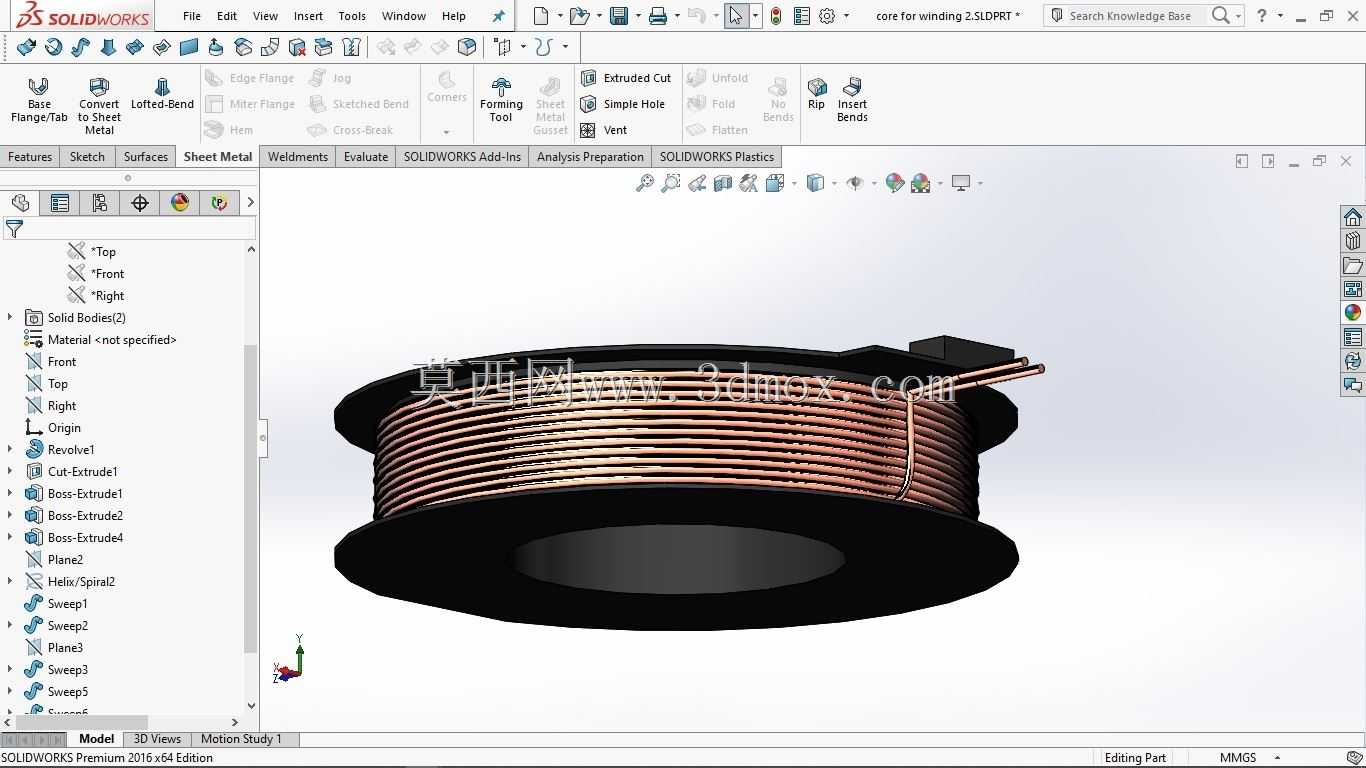

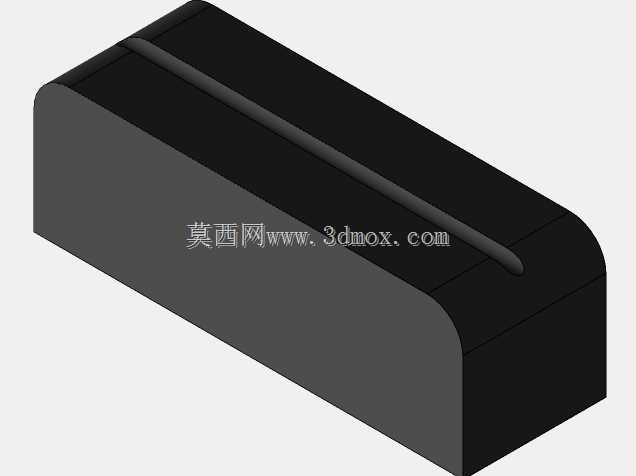

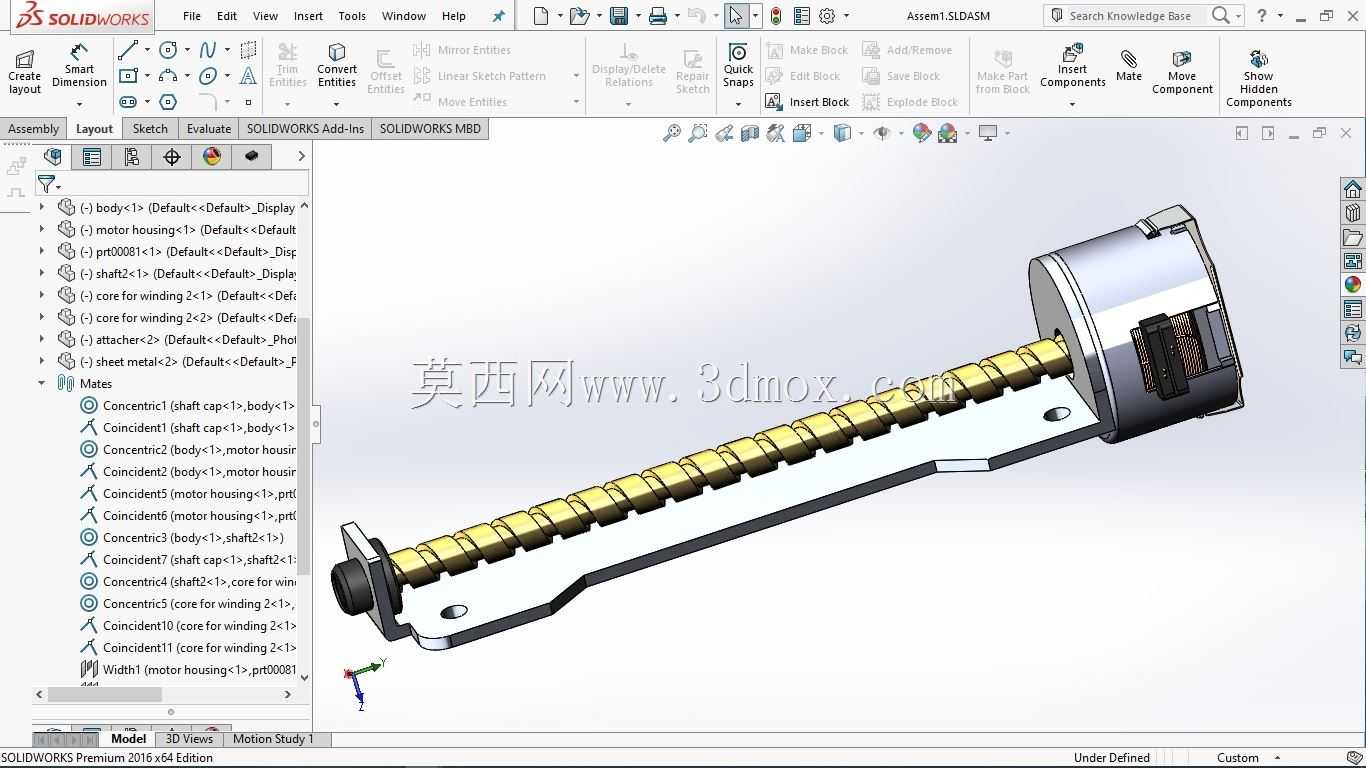

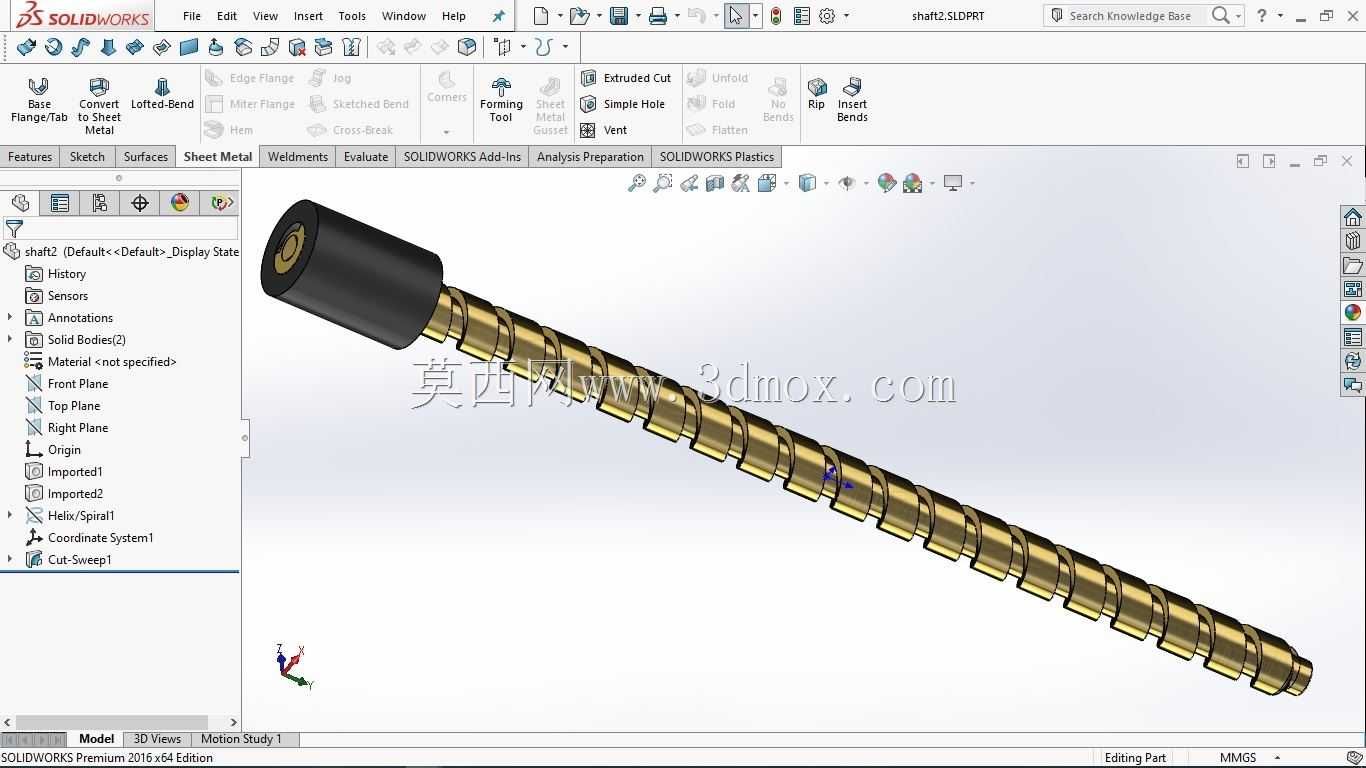

　　设计上采用了一体式注塑支架搭配滚压丝杠的传动方案，长条形安装支架作为整个组件的承载基体，一端集成了驱动电机的安装腔体，腔体与支架为一体化成型结构，省去了额外的电机固定连接件，既压缩了整体装配空间，也能保证电机输出轴与丝杠的同轴度公差，避免装配偏差带来的传动卡滞问题。丝杠沿支架长度方向布置，表面的螺旋滚道经过精密滚压成型，和配套的滑动螺母配合，将电机的旋转运动直接转化为螺母座的直线运动，螺母座预留了光学拾取头的安装定位孔位，可直接固定读写组件，不需要额外设计转接结构。

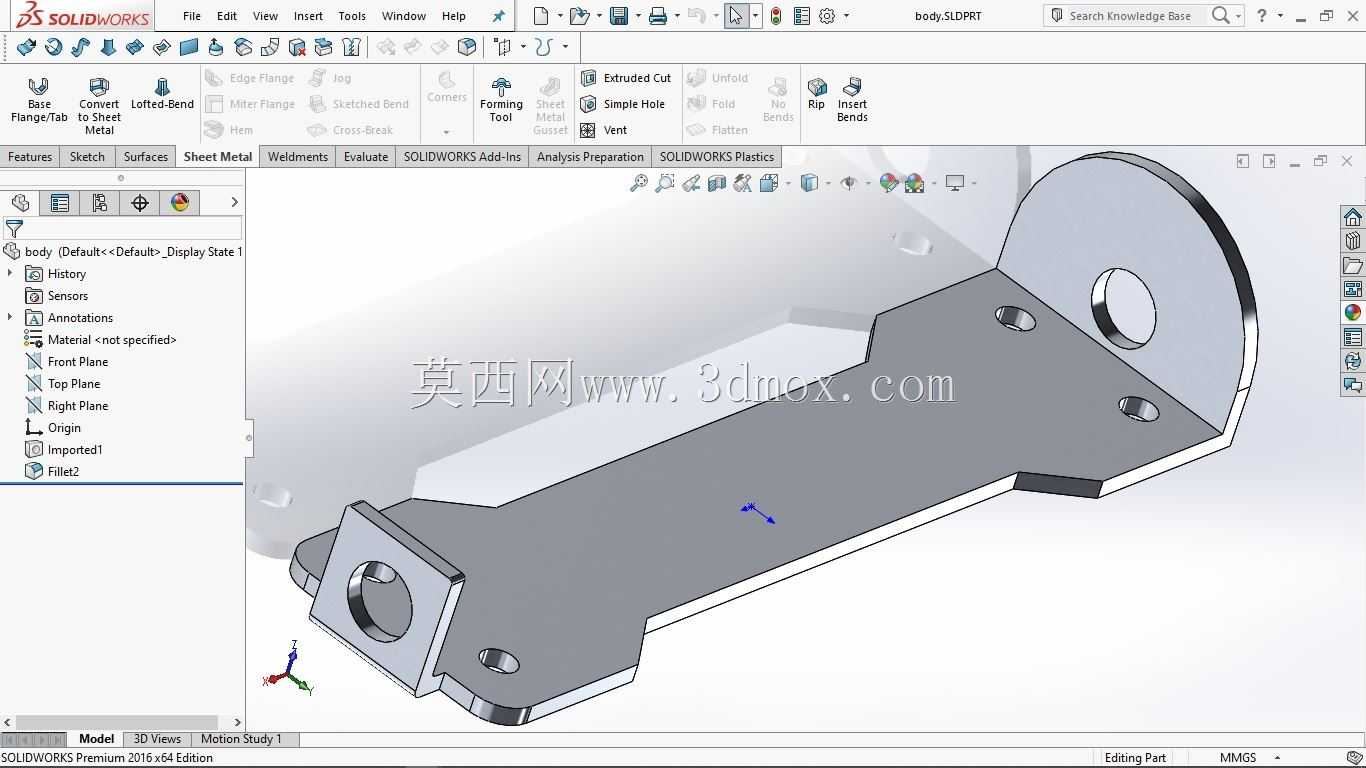

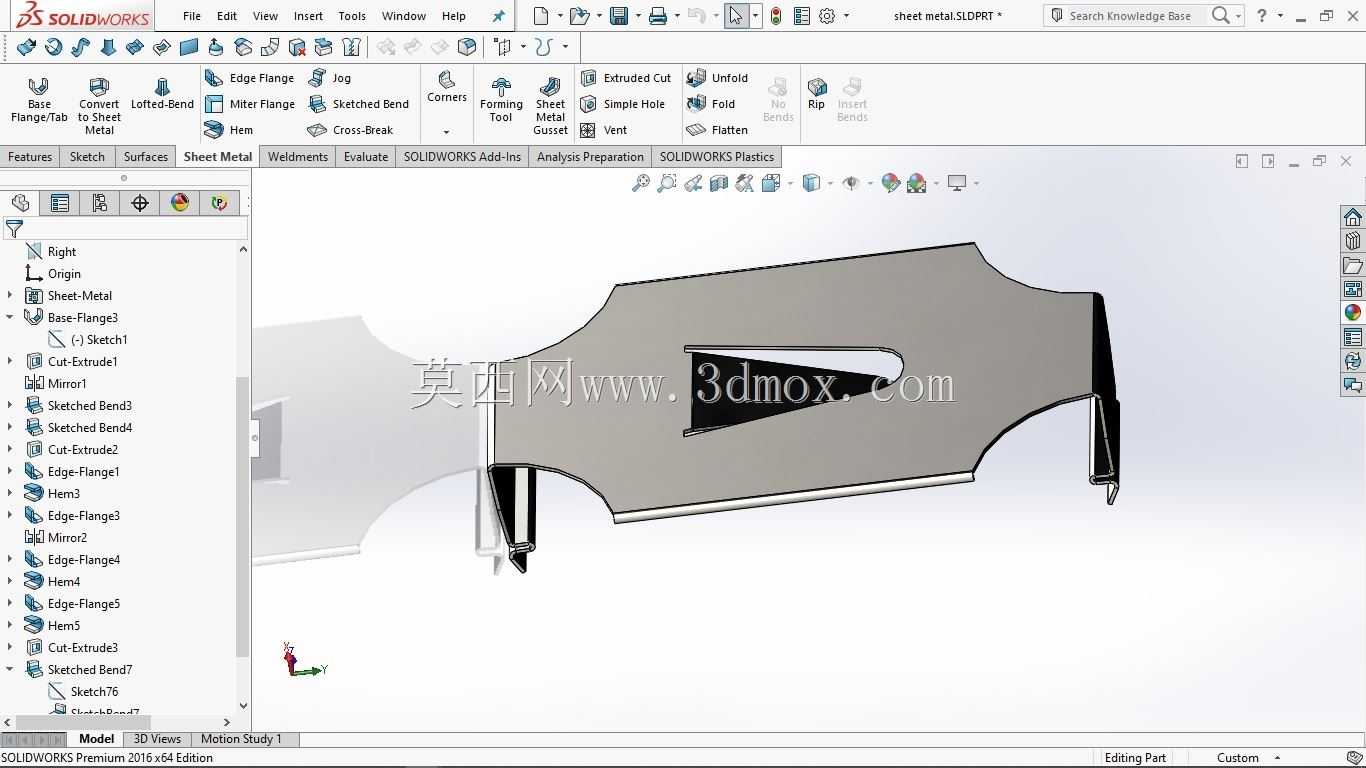

　　从安装边界来看，整个组件的安装基准为支架侧面的两个定位凸台与对应的安装孔，凸台的平面度公差控制在0.02mm以内，安装时可直接贴合设备内部的安装基面，通过两颗紧固件即可完成固定，不需要复杂的调校流程。整体结构的行程长度覆盖光盘数据区的全部径向范围，移动过程中支架侧边的导向棱边与螺母座上的导向槽配合，限制螺母座的周向转动，保证移动过程的直线度，避免读写头出现偏斜导致的读盘故障。

　　设计过程中充分考虑了消费电子类部件的装配效率需求，所有卡扣、定位结构都采用免紧固件设计，电机的供电引脚直接从腔体端部引出，可直接与设备主控板的接插件对接，减少布线工作量。传动丝杠的导程经过匹配计算，适配电机的额定转速，保证读写头的寻道速度满足数据读取的响应要求，同时滑动摩擦面预留了固体润滑涂层的涂覆空间，长期运行下不会出现磨损卡滞的问题，能满足消费电子设备数千小时的使用寿命要求。这类反向工程还原的结构，也可作为小型线性传动方案的设计参考，帮助设计人员快速理解小空间内直线传动的布局思路，缩短同类产品的开发周期。
