立式双缸往复式蒸汽机结构设计方案

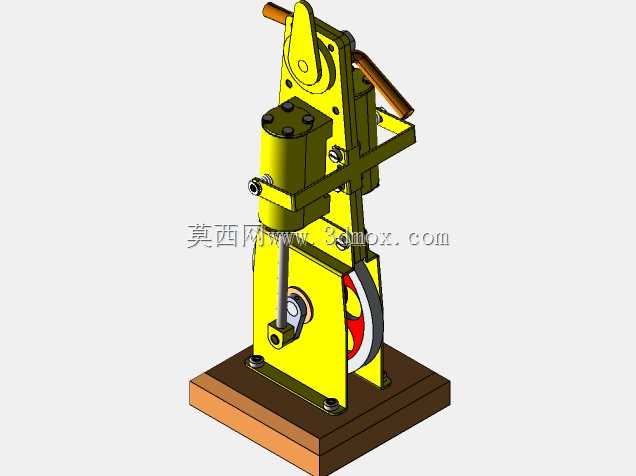

　　这套立式双缸蒸汽机结构，在小型热力动力演示、复古动力装置复刻、教学实验台搭建场景中有着明确的适配性，区别于大型工业蒸汽动力机组，该结构更偏向紧凑化的小功率动力输出设计，整体采用立式排布的缸体结构，将两个做功缸体沿机架纵向并列布置，有效压缩了整机的横向安装占地空间，底部采用整块平板式安装基座，基座上预留的四个沉头固定孔可直接与实验台架、设备安装面通过螺栓锁紧，安装时需保证基座平面与动力输出轴的垂直度公差控制在0.1mm以内，避免运行过程中出现曲柄连杆机构的卡滞问题。从功能实现逻辑来看，该结构通过蒸汽进入缸体推动活塞做往复直线运动，再经由十字滑块结构将直线动力传递给曲柄轴，最终转化为飞轮端的旋转动力输出，双缸错位的配气相位设计，

　　能够有效抵消单缸蒸汽机的做功死点问题，让动力输出的连续性大幅提升，手动操作的配气手柄布置在机架上部侧方，操作时可直接通过扳动手柄调整配气开度，控制蒸汽进气量从而调节输出转速与扭矩。设计过程中优先考虑了机构的运动可靠性，所有铰接转动位置都预留了轴套安装位，缸体与机架的连接采用螺栓紧固加定位销的组合固定方式，既保证了缸体安装的位置精度，也方便后期拆解维护，飞轮采用辐板式结构，轮缘位置做了加厚处理，依靠自身转动惯量储存动能，进一步平缓动力输出的波动，机架部分采用钣金折弯与型材焊接结合的结构形式，在保证整体支撑刚度的前提下，尽可能降低了整机的自重。整机的安装边界需要注意，动力输出轴端需要预留至少20mm的联轴器安装空间，

　　缸体上部的进气管接头位置需要预留管路连接的操作空间，侧面的配气手柄操作范围内不能有其他结构干涉，避免手动调整时出现磕碰。从结构细节来看，活塞与缸体的配合间隙选取了适合小尺寸缸体的公差范围，既保证活塞运动的顺畅性，也能减少蒸汽泄漏量，曲柄部分采用偏心轴结构，与连杆大端的连接采用滚针轴承支撑，降低转动过程中的摩擦阻力，所有外部操作件都做了圆角处理，避免操作过程中出现锐边划伤的问题，木质的手柄套既提升了操作手感，也能在设备运行时隔绝部分传导的热量。
