法兰安装叉型传感连接支座结构设计

　　这款带法兰安装端的叉型连接构件，主要面向工业传感检测场景的配套安装需求，在自动化产线的位移、力值检测工位，以及仪器仪表的装夹定位环节都有广泛适配空间。从实际使用场景来看，这类构件多作为传感元件与被测执行机构之间的衔接载体，既要保证传感单元的安装定位精度，也要抵消设备运行过程中产生的小幅振动与偏载，避免检测数据出现漂移。

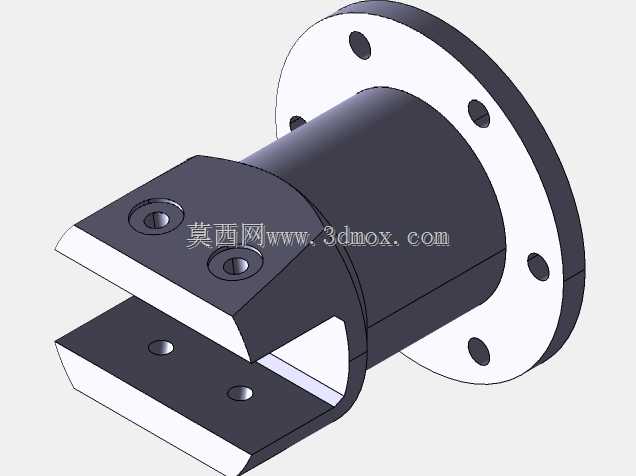

　　从结构设计逻辑来看，构件一端采用标准圆形法兰盘结构，法兰端面均匀分布6个通孔安装位，可直接与设备基体的安装面通过螺栓锁紧，法兰与筒身采用一体化过渡结构，没有拼接焊缝带来的应力集中风险，能承受径向与轴向的复合载荷。筒身另一端延伸出上下平行的叉型夹装结构，上下叉板分别预留了两组内螺纹安装孔，可直接穿装螺栓固定传感检测模块，叉口的开口尺寸经过公差匹配，既能保证装夹时的操作空间，也能限制被装夹元件的横向窜动，保证检测基准的一致性。

　　在安装边界的考量上，法兰盘的外径尺寸适配主流工业设备的预留安装位，筒身的轴向长度可根据不同检测工位的纵深需求做参数化调整，叉板的厚度经过抗弯强度校核，在额定装夹载荷下不会出现形变翘曲。设计过程中特意在筒身与叉板的衔接位置做了圆弧过渡处理，避免直角应力槽在长期交变载荷下出现疲劳开裂，同时筒身内部做了中空结构设计，既可以减轻构件整体重量，也能预留传感线缆的穿行走线空间，避免线缆外露被设备运动部件剐蹭。

　　从建模练习的角度来说，这款构件涵盖了法兰盘孔阵列、叉型结构拉伸切除、螺纹孔特征创建、过渡圆角处理等常见机械建模操作，特征逻辑清晰，没有过于复杂的曲面结构，适合初学者熟悉三维建模的基础命令操作，掌握机械连接件从结构选型到特征建模的完整思路，建模过程中可以重点练习安装孔的同轴度约束、配合面的平面度公差设置，理解实际加工中安装基准的选择逻辑，避免建模时出现特征干涉、安装位错位等常见问题。在实际选型适配时，可根据现场的载荷大小调整筒身壁厚与叉板厚度，匹配不同规格的传感元件安装需求，法兰端的安装孔分布也可根据对接设备的孔位做对应调整，具备较强的场景适配性。
