弯角式法兰安装传感连接基座结构

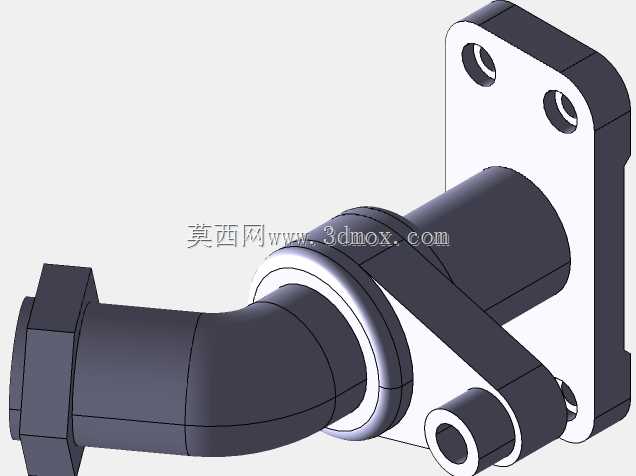

　　这款弯角式安装基座主要应用在工业传感检测的管路布设场景中，承担传感元件与流体管路、设备安装面之间的转接固定作用，常见于液压系统工况监测、气动回路参数采集、小型流体设备的传感加装场景，能够在紧凑的设备安装空间内完成90度方向的管路转向，同时为传感元件提供稳定的安装定位基准，避免传感元件直接受管路振动、流体冲击带来的测量偏差。从结构设计来看，主体采用90度弯通的流道构型，一端为外螺纹快接结构，可直接对接标准规格的流体管路，无需额外转接接头，减少管路连接点的泄漏风险；另一端集成带双安装孔的法兰固定板，法兰面做了铣平加工，保证安装时与设备基面的贴合度，两个安装孔采用沉孔设计，安装后螺栓头部不会突出法兰平面，不会和周边其他构件产生运动干涉。

　　弯通主体的侧方预留了一个小直径的侧向接口，用于安装传感检测元件，接口的轴线与法兰安装面呈垂直布局，能够让传感元件的检测端直接伸入主流道内部，直接接触管路内的流体介质，保证压力、温度类参数检测的响应速度与测量精度，避免转接段带来的检测滞后问题。设计过程中优先考虑了安装边界的适配性，法兰安装面的孔距按照通用工业安装标准设定，可直接适配多数设备预制的安装位，不需要现场重新打孔加工；弯角的转弯半径做了优化，既保证流道内部的流体转向顺畅，减少局部压损，又控制了整体的外轮廓尺寸，在狭小的设备舱内安装时不会和周边的管路、线束产生空间冲突。主体壁厚按照常规中低压流体工况的强度要求设定，拐角位置做了圆弧过渡处理，避免长期受流体压力、

　　管路振动产生应力集中开裂的问题，法兰与弯管主体的连接位置设置了加强筋结构，提升整体的结构刚性，即使在设备长期运行产生振动的工况下，也能保证安装位置的稳定性，不会出现传感元件偏移、接口松动泄漏的情况。侧向的传感接口采用标准内螺纹规格，可直接适配市面上多数常规规格的插入式传感元件，不需要额外定制转接件，降低现场加装、替换传感元件的成本与操作难度。整个结构的安装流程简单，先通过法兰面的两个沉孔将基座固定在设备安装基面，再分别对接两端的管路与侧方的传感元件即可完成装配，不需要复杂的调试工序，适合设备批量组装、后期运维更换的场景使用。
