传感器配套带胎圈安装固定支架结构

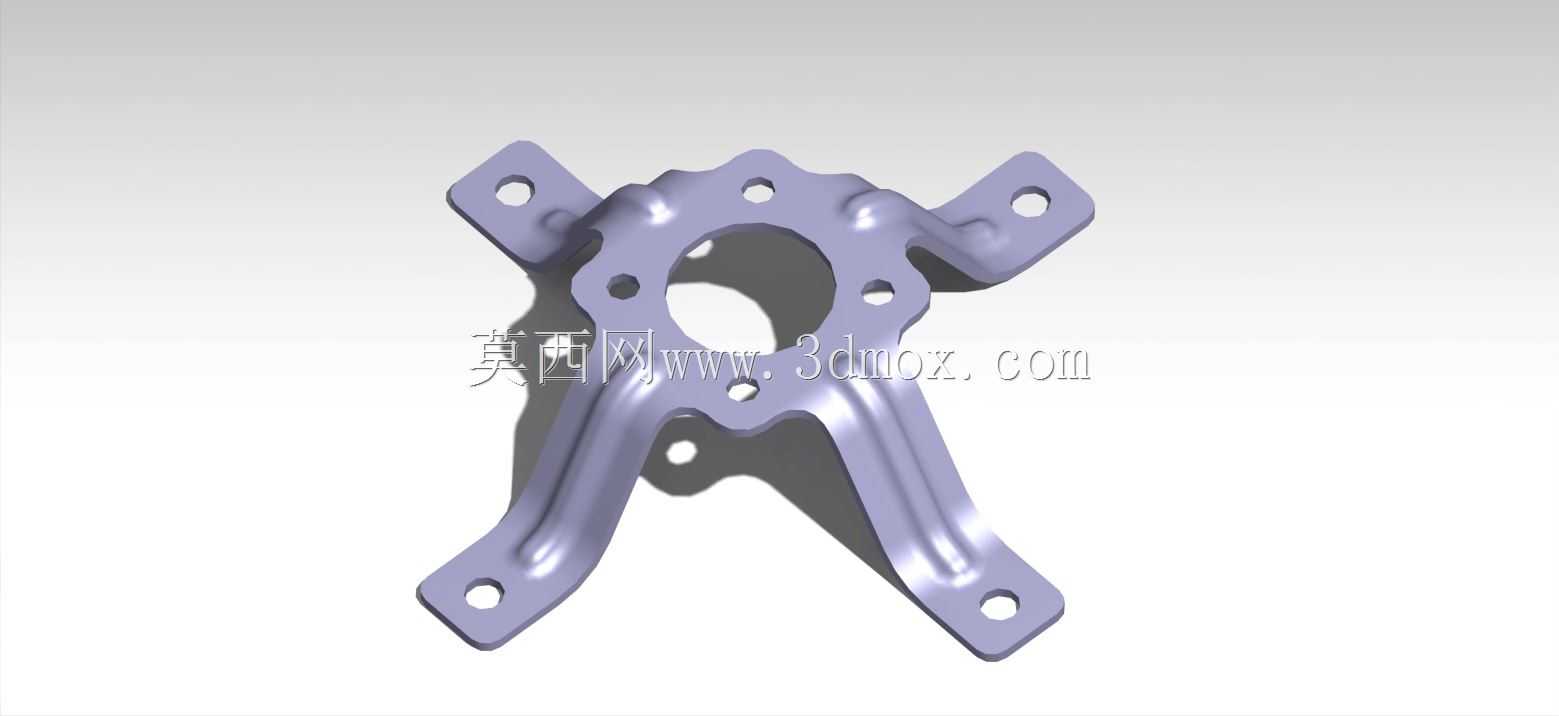

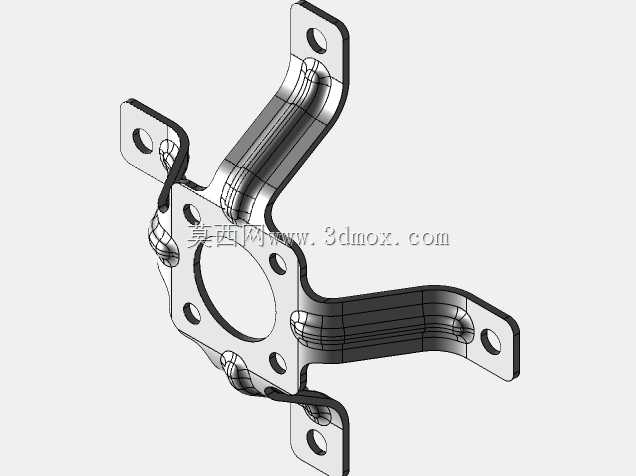

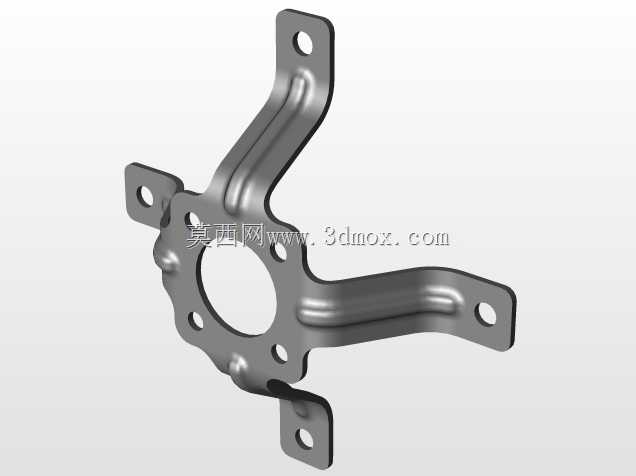

　　这类带胎圈的安装支架，多应用在工业传感检测工位的固定场景中，常见于自动化生产线的位置传感、转速检测、位移监测点位，用来给外置式传感器提供稳定的安装基准，避免设备运行过程中的振动导致传感点位偏移，影响检测数据的准确性。支架整体采用冲压成型工艺加工，基材选用冷轧钢板，成型后做表面镀锌钝化处理，兼顾结构强度与防锈能力，适配车间多油污、多粉尘的复杂工况。从结构设计来看，中心的大尺寸开孔是为传感器本体的安装预留的穿装空间，孔周均匀分布的小螺孔用来配合紧固件锁紧传感器胎圈，保证传感器与支架的同轴度，避免安装偏斜带来的检测误差。四个向外延伸的支脚做了折弯加强处理，支脚末端的安装孔用来将整个支架组件固定在设备机架或者安装基座上，

　　支脚的折弯角度经过反复校核，既保证了安装后传感器的检测端面与被测工件的距离处于有效检测量程内，也预留了足够的扳手操作空间，方便现场安装调试时的紧固件锁紧作业。设计过程中重点考虑了安装边界的适配性，支脚的伸展跨度控制在常规设备安装面的通用尺寸范围内，不会和周边的管线、其他结构件产生干涉，中心孔的直径匹配常用规格传感器的胎圈外径，支脚安装孔的孔径适配M6规格的固定螺栓，孔位公差控制在±0.1mm范围内，既保证安装时的对位便利性，也避免间隙过大导致支架固定后出现晃动。支架的冲压成型过程中，在支脚与中心主体的连接位置做了压筋加强处理，不需要额外增加板材厚度就能提升整体的抗形变能力，即使设备运行时存在持续的小幅振动，支架也不会出现疲劳变形，

　　长期使用后依然能保证传感器的位置精度。现场安装时，只需要先将传感器胎圈嵌入支架中心孔位，用周边的小螺丝锁紧固定，再通过四个支脚的安装孔将整个组件固定在预设的安装点位即可，不需要额外制作定制化的安装转接件，能大幅缩短现场传感组件的安装调试周期，也方便后期传感器损坏后的快速更换维护。
