带内部导流格栅的方形塑料防护外罩

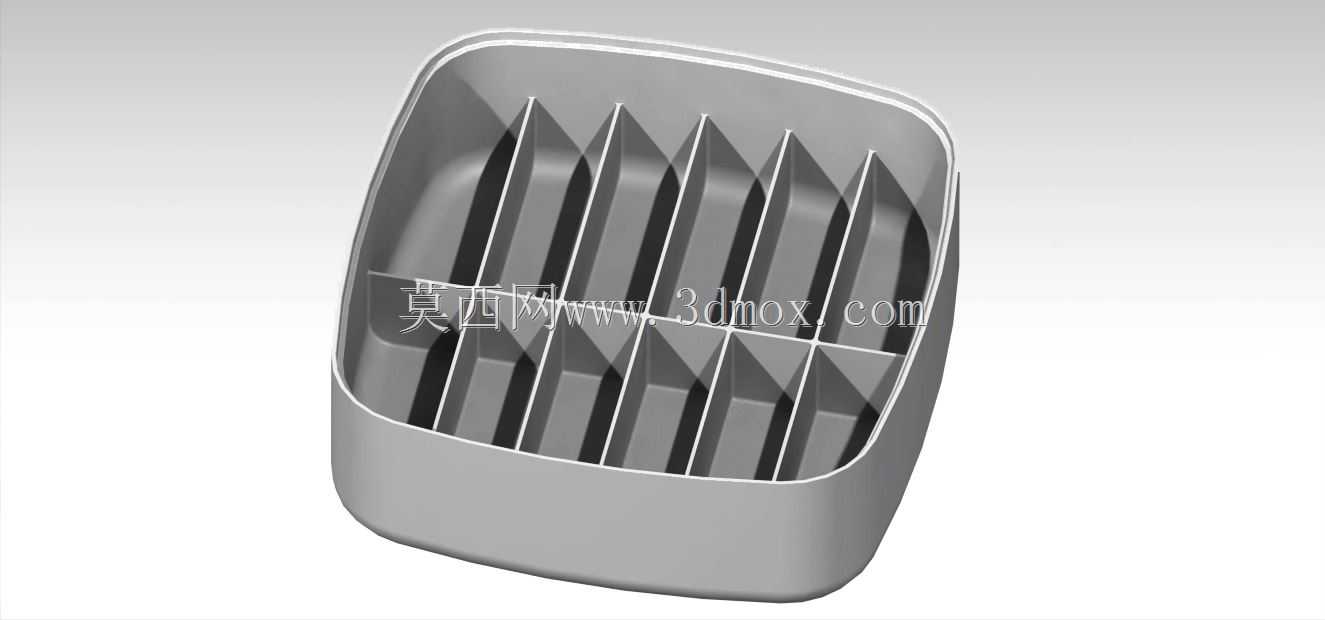

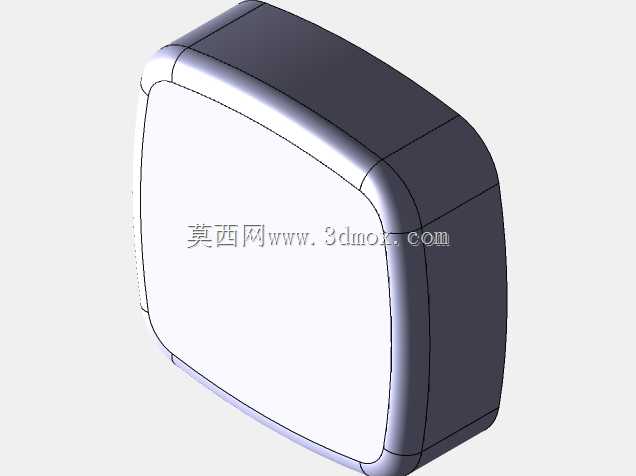

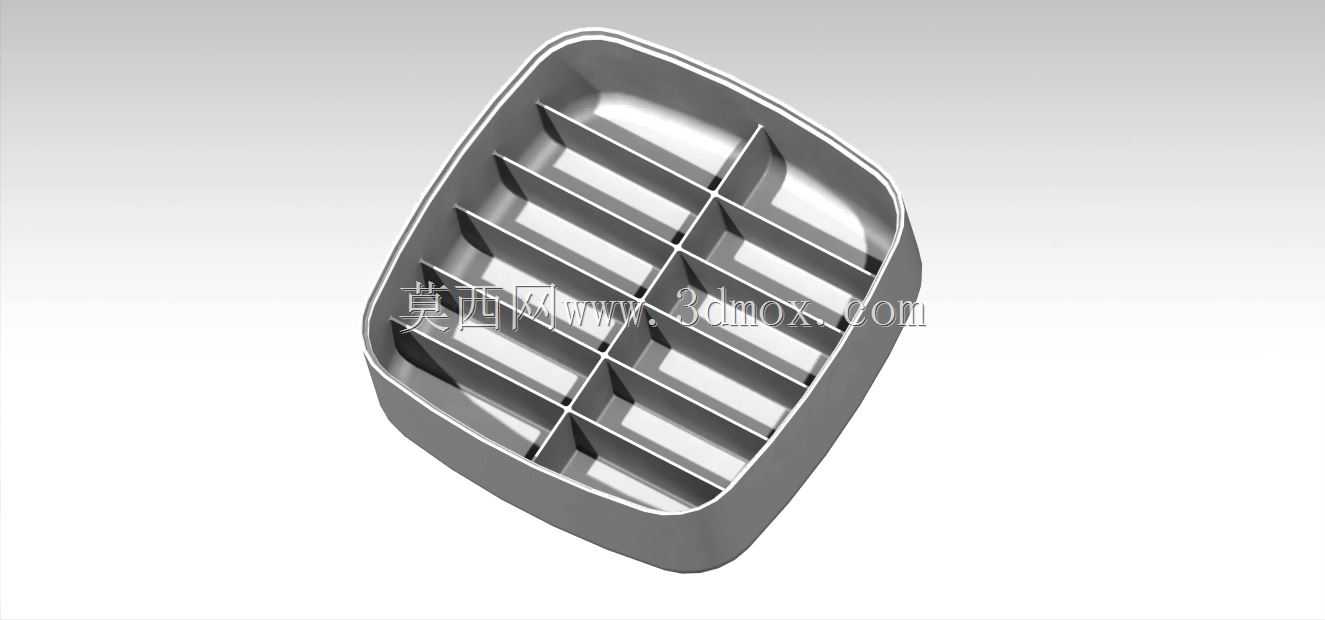

　　这类带内部导流格栅的方形塑料外罩，多配套在传感检测类设备的外露端使用，常见于工业环境下的气体检测、温湿度传感单元外侧，既可以阻挡大颗粒粉尘、飞溅碎屑直接接触内部敏感元件，又能通过内部的竖向格栅结构引导气流均匀通过检测面，避免直吹造成的检测数据波动。从结构设计来看，整体采用带圆角的方槽型壳体，侧壁做了均匀的薄厚过渡，边缘处做了加厚翻边，既可以提升整体的抗形变能力，也能在安装时和设备基座形成贴合的密封面，避免缝隙处进入杂物。内部的竖向格栅并非等距均匀排布，靠近进风侧的格栅间距稍大，靠近检测元件安装位的格栅间距逐步收窄，这种变间距设计可以在不明显增加风阻的前提下，打散进入罩内的紊流，让气流以更平稳的层流状态接触传感元件，

　　减少气流扰动带来的检测误差。格栅的厚度控制在1.2mm左右，和壳体侧壁的连接位置做了R0.8的圆角过渡，避免注塑成型时出现缩痕、应力集中的问题，同时也能减少格栅受外力碰撞时发生断裂的概率。安装边界上，罩体的开口端尺寸和配套的传感器基座完全匹配，侧壁预留的0.3mm安装间隙可以保证装配时顺利卡入，不需要额外施加过大的压装力，翻边处的平面度控制在0.1mm以内，装配后和基座之间不会出现明显的缝隙。日常使用中，这类塑料罩不需要额外做金属加固，本身选用的耐候ABS材质可以适应-20℃到60℃的工作环境，抗紫外线老化的配方也能满足户外设备的长期使用需求，格栅的间隙宽度控制在5mm，既可以保证气流顺畅通过，也能阻挡大部分常见的工业飞溅碎屑、

　　飞虫等异物进入内部，不需要频繁拆卸清理。设计过程中需要重点关注格栅和壳体的连接强度，以及整体的脱模斜度，所有竖向面都做了1.5度的脱模斜度，保证注塑生产时可以顺利出模，减少生产环节的修边工作量，罩体底部的圆角过渡也能避免应力集中，在受到轻微外力碰撞时不会出现开裂的情况。
