壁挂式电气控制防护壳体结构设计

项目分类:配电柜 发布时间:2022-03-28 ID:602064
  • 壁挂式电气控制防护壳体结构设计
  • 壁挂式电气控制防护壳体结构设计
  • 壁挂式电气控制防护壳体结构设计
  • 壁挂式电气控制防护壳体结构设计
  • 壁挂式电气控制防护壳体结构设计
  • 壁挂式电气控制防护壳体结构设计
  • 壁挂式电气控制防护壳体结构设计
  • 壁挂式电气控制防护壳体结构设计
  • 壁挂式电气控制防护壳体结构设计
  • 壁挂式电气控制防护壳体结构设计
  • 壁挂式电气控制防护壳体结构设计

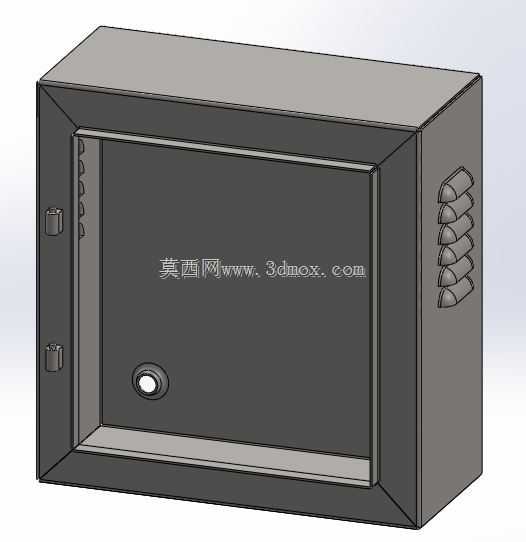

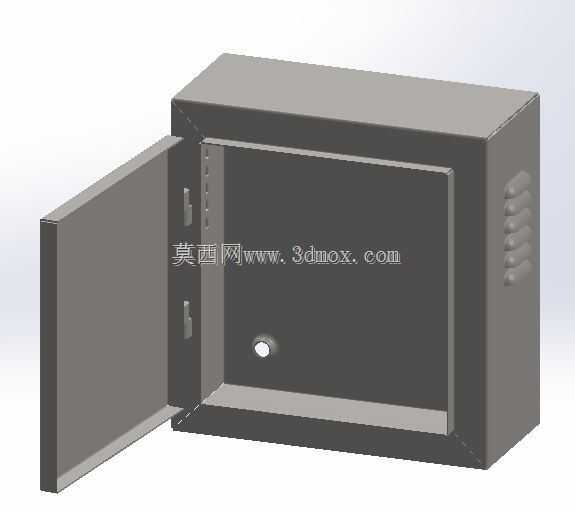

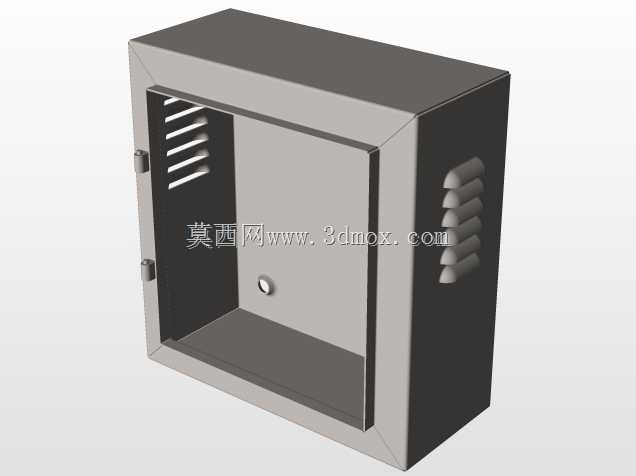

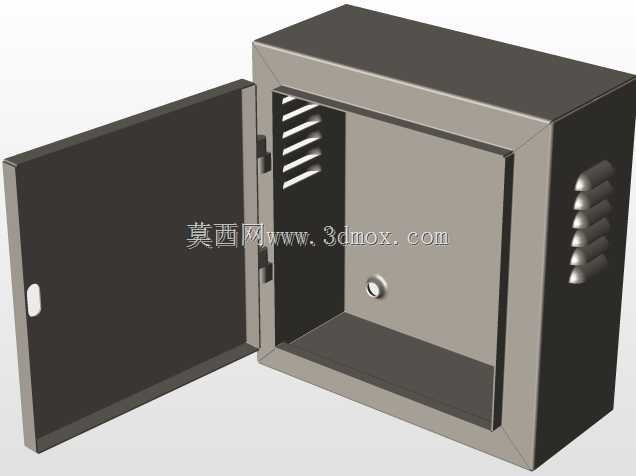

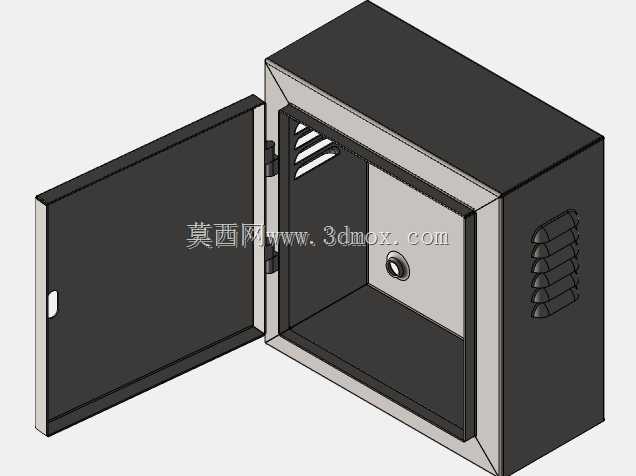

  这款壁挂式电气防护壳体,主要面向工业现场低压控制回路、小型传感信号采集模块、终端配电支路的防护安装需求,常见于车间生产线旁侧墙面、设备机架立面、楼宇配电间竖井侧壁这类安装场景,用来容纳小型断路器、接线端子排、信号转换模块这类尺寸紧凑的电气元件,避免现场粉尘、切削液飞溅、意外磕碰对内部电气件造成损伤。从结构设计逻辑来看,整体采用长方体封闭式腔体布局,单开门侧开结构,门体与腔体侧边采用内嵌式铰链连接,开合角度可满足常规接线、元件更换的操作空间需求,门体内侧预留了密封胶条的安装槽位,可根据现场防护等级需求加装发泡橡胶密封条,实现IP54及以上的防尘防溅防护能力。腔体背部预留了壁挂安装的固定孔位,孔位间距遵循常规电控箱体安装的通用尺寸规范,

  可直接适配市面常见的壁挂安装支架,也可直接通过膨胀螺栓固定在混凝土墙面或金属机架表面,安装时不需要额外对壳体进行二次打孔加工,避免破坏腔体的整体防护性能。腔体内部侧壁预留了多组导轨安装卡槽,可直接卡装标准35mm电气安装导轨,用来固定小型断路器、继电器、端子排等标准电气元件,腔体侧壁设计有凹凸式加强筋结构,在采用薄钣金加工的前提下提升整体壳体的结构刚度,避免壁挂安装后出现腔体变形、门体闭合不严的问题。门体上预留了小型指示灯、操作按钮的安装孔位,可根据实际使用需求加装状态指示灯、复位按钮这类操作元件,不需要现场对门体进行二次开孔加工。壳体的进出线位置设计在腔体底部,预留了敲落孔结构,现场布线时可根据线缆直径敲落对应尺寸的孔位,

  加装电缆防水接头即可完成线缆引入固定,同时避免粉尘、水汽从进线位置进入腔体内部。在建模过程中,对钣金折弯的止裂槽、折弯半径都做了符合常规钣金加工工艺的参数设置,所有折弯边都预留了足够的折弯余量,避免加工时出现板材开裂、折弯尺寸超差的问题,门体与腔体的配合间隙控制在均匀1mm范围内,既保证门体开合顺畅,也能为后续加装密封胶条预留足够的压缩量。腔体内部的净空尺寸经过核算,可容纳最多12位模数化小型电气元件,同时预留出接线、走线的空间,避免元件安装后线缆挤压造成的绝缘破损风险,整体结构没有冗余设计,在满足防护、安装需求的前提下尽可能压缩整体外形尺寸,减少安装时占用的墙面空间。
