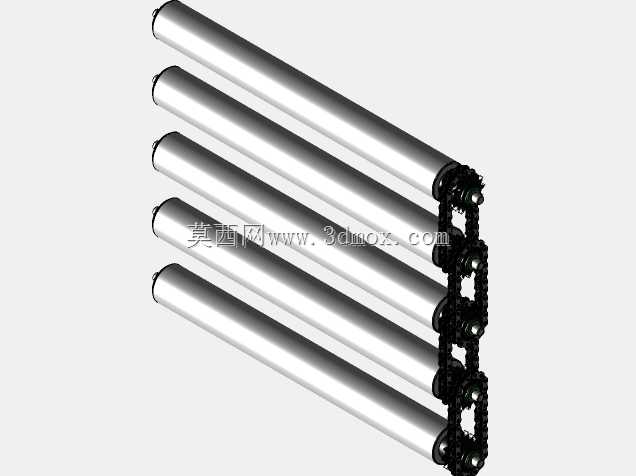

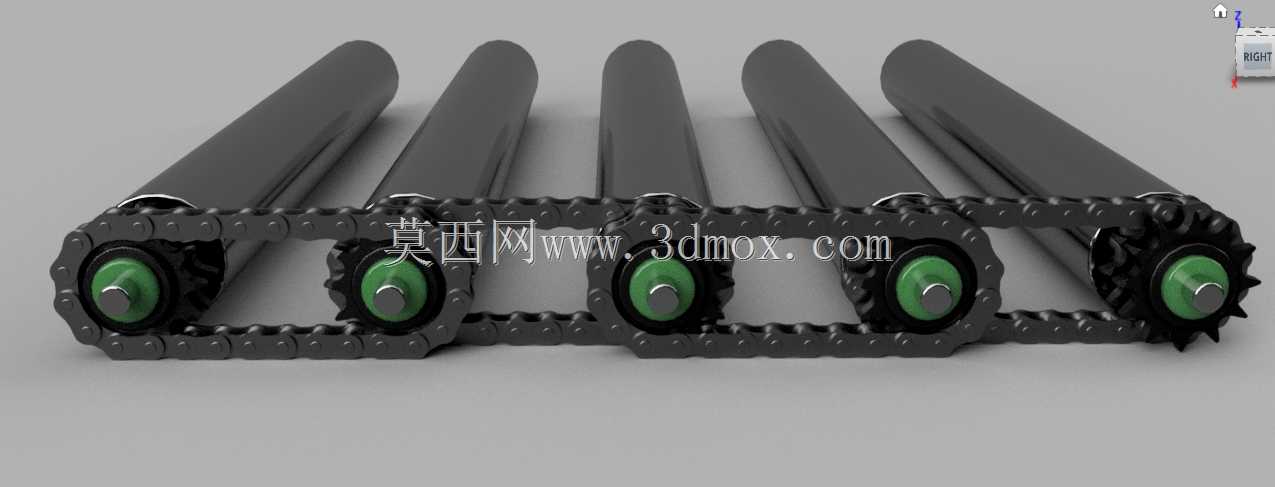

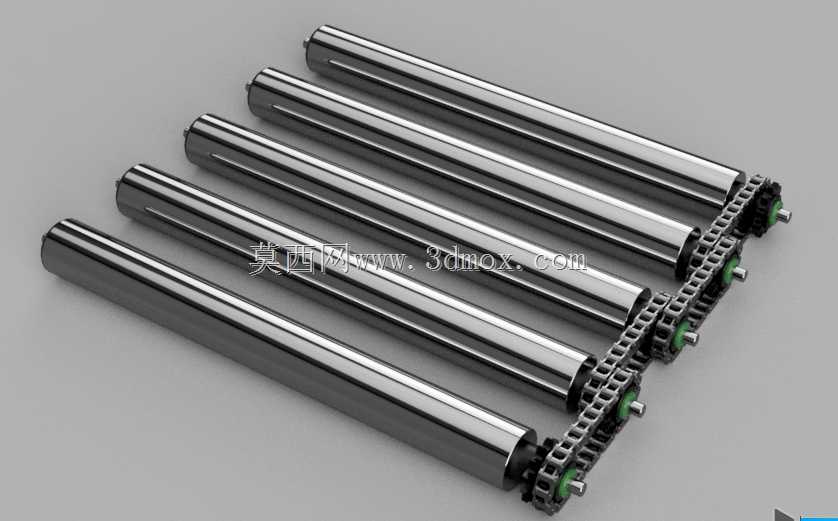

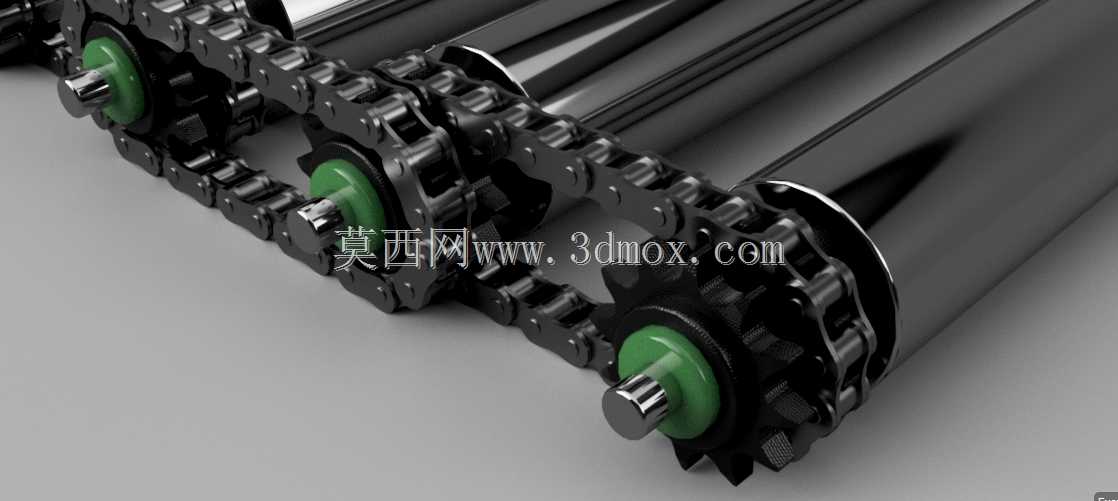

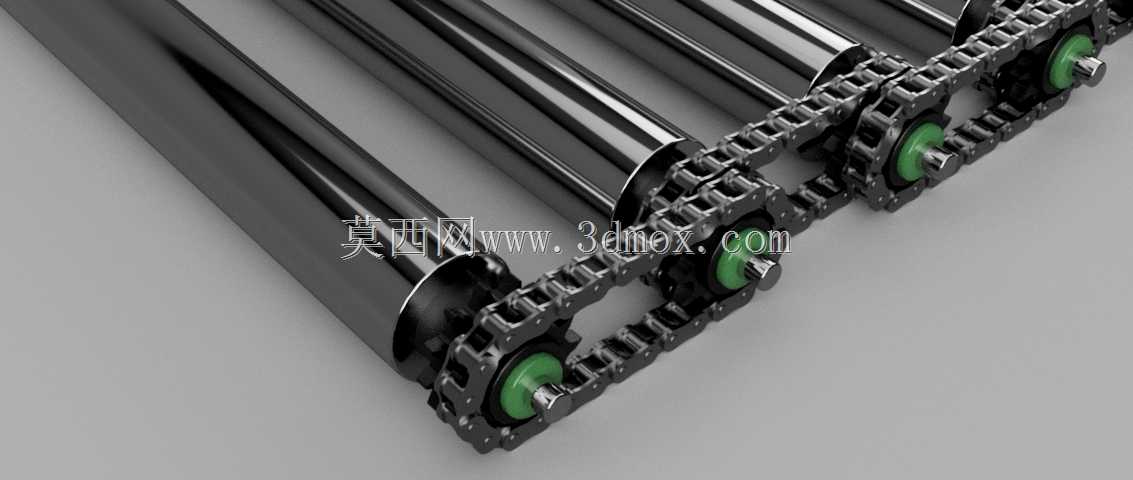

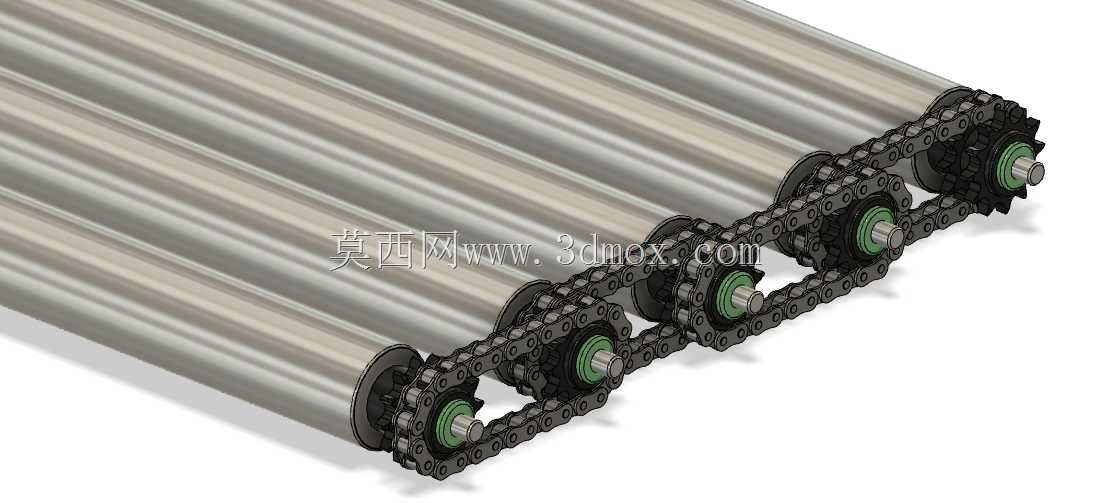

输送线用滚子双链传动链轮结构设计

　　在连续输送类设备的传动系统搭建中，双链滚子链轮是保障多滚筒同步运转的核心传动部件，常见于箱式物料输送、包装线过渡段、仓储分拣输送台等需要长距离同步传动的工位场景，相比单链轮单侧传动结构，双侧啮合的双链设计能大幅降低长轴类滚筒运转时的偏载扭矩，避免滚筒轴长期受单侧拉力出现弯曲变形、轴承偏磨的问题。从结构设计逻辑来看，这类链轮的齿形参数完全匹配标准短节距精密滚子链的啮合尺寸，齿沟圆弧半径做了适配优化，能保证链节滚子进入啮合时无卡滞、脱离时无剐蹭，运转过程中链节与齿面的接触应力分布均匀，不会出现局部应力集中导致的齿面过早点蚀。链轮的轮毂部分做了加长设计，适配输送滚筒的轴径安装尺寸，键槽位置对称度公差控制在0.02mm以内，

　　保证装配后链轮与滚筒轴的同轴度，避免高速运转时出现链条跳齿、抖动的问题。安装边界方面，这类链轮的轴向定位尺寸需要匹配输送线侧架的安装间距，双侧链轮的跨距与对应链条的中心距严格对齐，装配时需要保证两侧链轮的齿位相位完全一致，否则会出现链条松紧边错位、运转卡阻的问题。实际应用中，这类链轮搭配的双链传动结构，能在输送线负载出现波动时保持稳定的动力传输，即使单个工位出现瞬时过载，双侧啮合的结构也能分散载荷，避免单齿受力过大出现断齿故障。链轮的端面预留了紧定螺钉安装位，装配完成后可通过紧定螺钉实现轴向锁止，防止设备长期运转后链轮出现轴向窜动，和侧架发生剐蹭。齿面的加工粗糙度控制在Ra1.6以内，能有效降低链条啮合时的摩擦损耗，

　　延长整套传动组件的使用寿命，在常规的常温干燥车间环境下，配合定期的润滑维护，这类传动结构的无故障运行时长能达到数万小时。设计建模过程中，链轮的齿形绘制严格遵循链传动的啮合包络线，同时对链轮与滚筒的装配间隙、链条张紧后的行程余量做了模拟验证，确保装配后链条张紧度处于合理区间，既不会因为过松出现脱链，也不会因为过紧增大传动阻力、加速链条和链轮的磨损。
