输送机用导轨夹紧固定组件结构设计

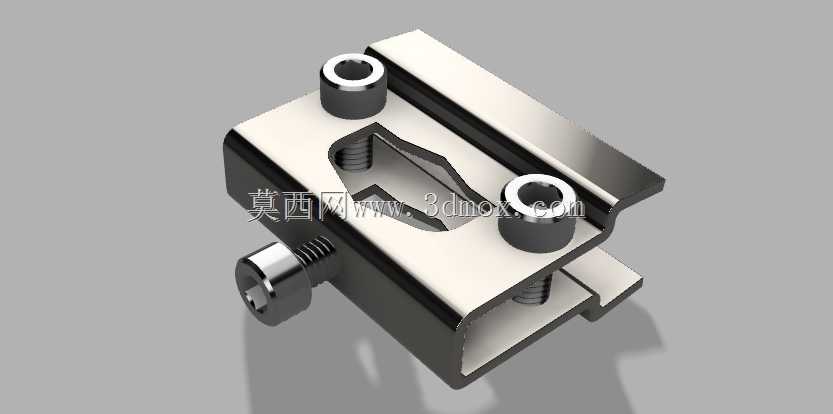

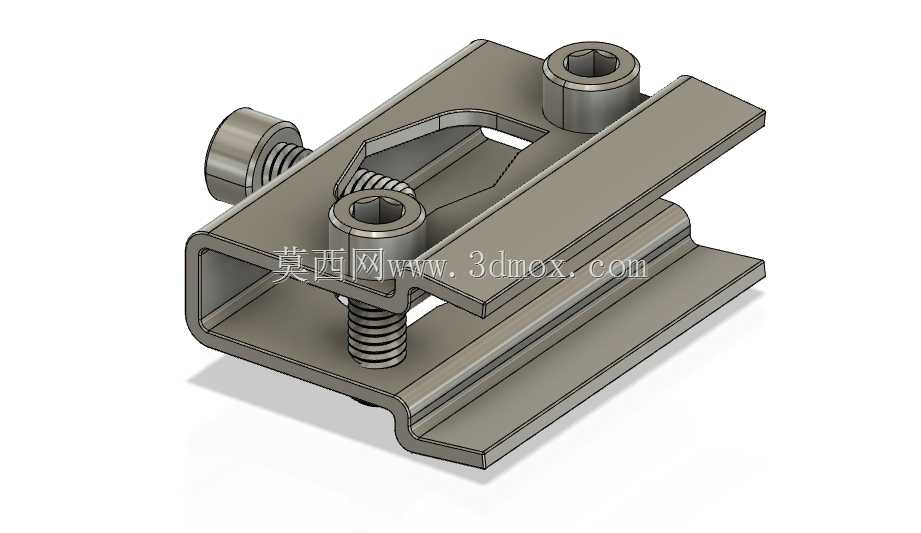

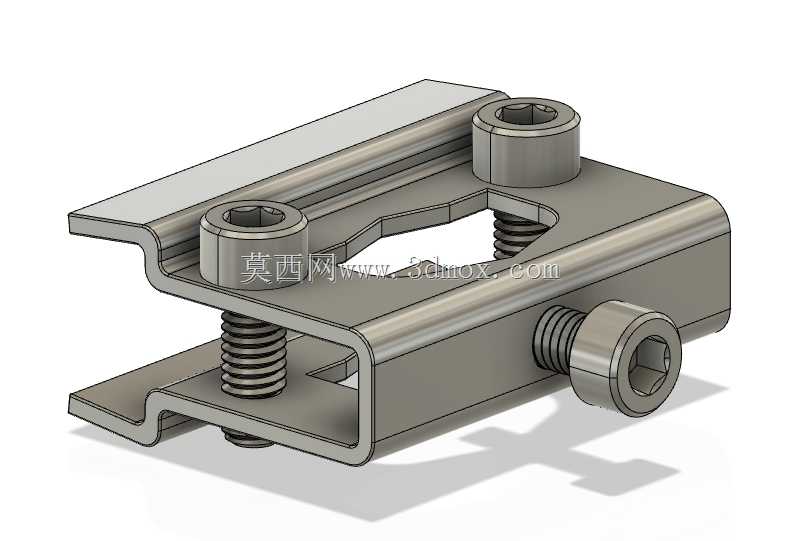

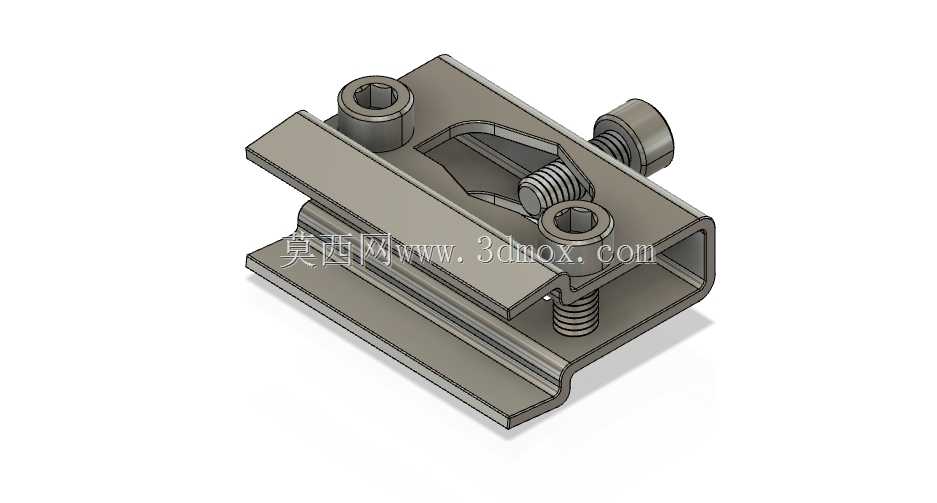

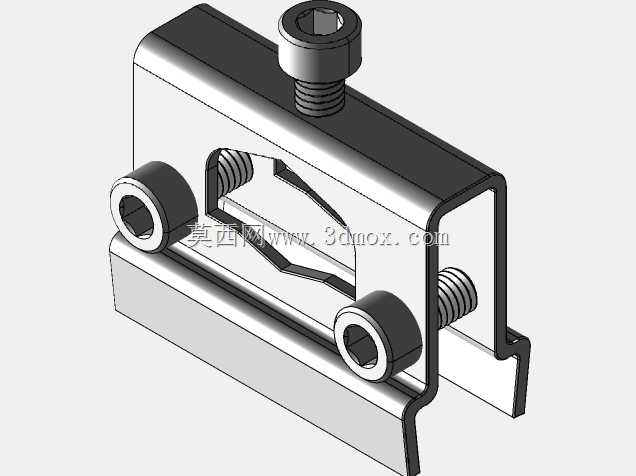

　　这款导轨夹紧件是散料输送、包装线输送、工位间工件转运等场景中，用于导轨段拼接、辅件挂载的核心连接构件，日常在皮带输送机、模块网带输送机、柔性链输送机的导轨安装工序中十分常见，主要承担导轨对接处的位置锁定、导轨与机架横梁的夹紧固定、外置传感器/挡停机构/导向件的挂载支撑作用，能避免输送机长时间运行后导轨出现移位、接缝错位、辅件松脱的问题，保障输送线运行的平顺性。从结构设计逻辑来看，整体采用夹座配合顶紧螺钉的组合形式，夹座本体做了与标准工业导轨截面匹配的卡槽结构，卡槽内侧预留了均匀的压紧余量，安装时无需对导轨做二次打孔、焊接加工，直接将夹座卡入导轨拼接位置的外侧，通过拧紧两侧的内六角圆柱头螺钉，

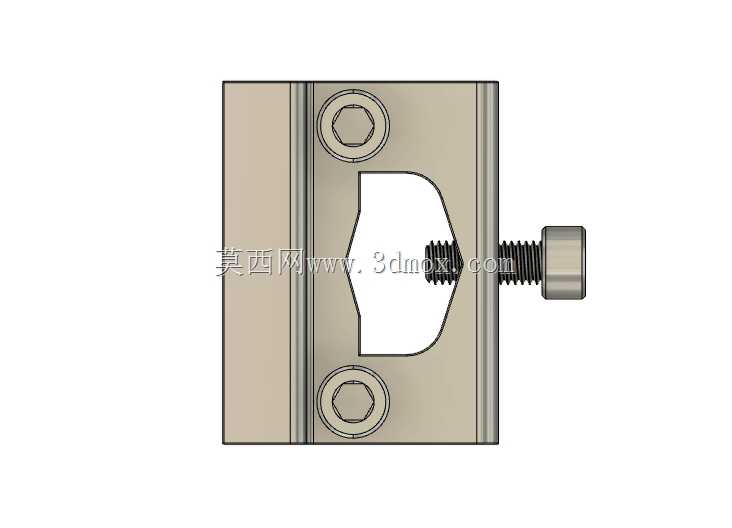

　　即可让夹座的卡槽内壁均匀贴合导轨的外侧立面，实现无损伤夹紧，这种设计能大幅降低现场导轨安装的调整难度，后期维护更换导轨段时，只需松开螺钉即可快速拆卸，不会破坏导轨的原有表面精度。夹座上预留的两个同轴安装孔，可适配不同规格的连接螺栓，既可以直接将夹座固定在输送机的铝型材机架或者方钢机架上，也能通过这组孔位挂载光电传感器安装支架、物料挡停块、侧边导向条等输送线常用辅件，实现一个构件同时满足导轨固定和辅件安装的双重需求，减少输送线安装时的零件种类，降低现场物料管理的复杂度。从安装边界来看，夹座的卡槽宽度适配市面主流的C型工业输送导轨，整体厚度控制在较薄的区间，安装后不会突出导轨的输送接触面，不会与输送带上的工件、托盘产生运动干涉，

　　两侧的螺钉锁紧位置做了沉孔设计，螺钉拧紧后头部完全沉入沉孔内，既避免螺钉头外露剐蹭操作人员或者输送物料，也能让夹座的安装贴合面完全贴紧机架表面，保证连接的刚性。夹座的受力结构做了针对性优化，螺钉锁紧时的压紧力通过夹座的加强筋结构均匀分散到整个卡槽接触面，不会出现局部应力集中导致夹座变形、导轨被压出凹痕的问题，即便在输送线启停频繁、存在一定振动的工况下，也能保持足够的夹紧力，不会出现松脱移位的情况。在实际选型应用中，这类导轨夹可根据输送线的负载大小、导轨规格匹配对应尺寸的型号，轻载的小型柔性输送线可选用尺寸偏小的规格，重载的托盘输送线则可选用加厚夹座、更大锁紧螺钉规格的型号，安装时只需保证卡槽完全卡入导轨、两侧螺钉拧紧力矩一致即可，无需复杂的调校工序，能有效缩短输送线的现场安装调试周期。
