带橡胶台面的台式链式输送设备结构设计

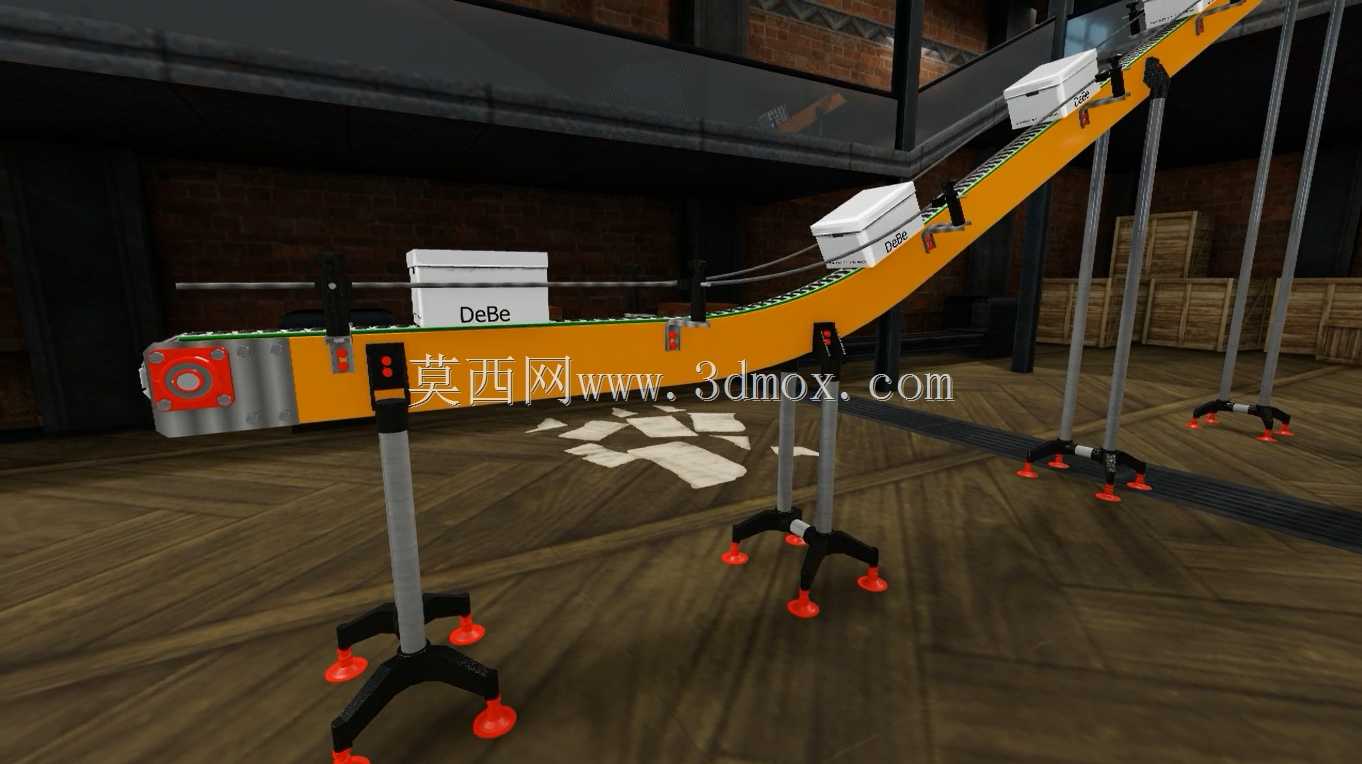

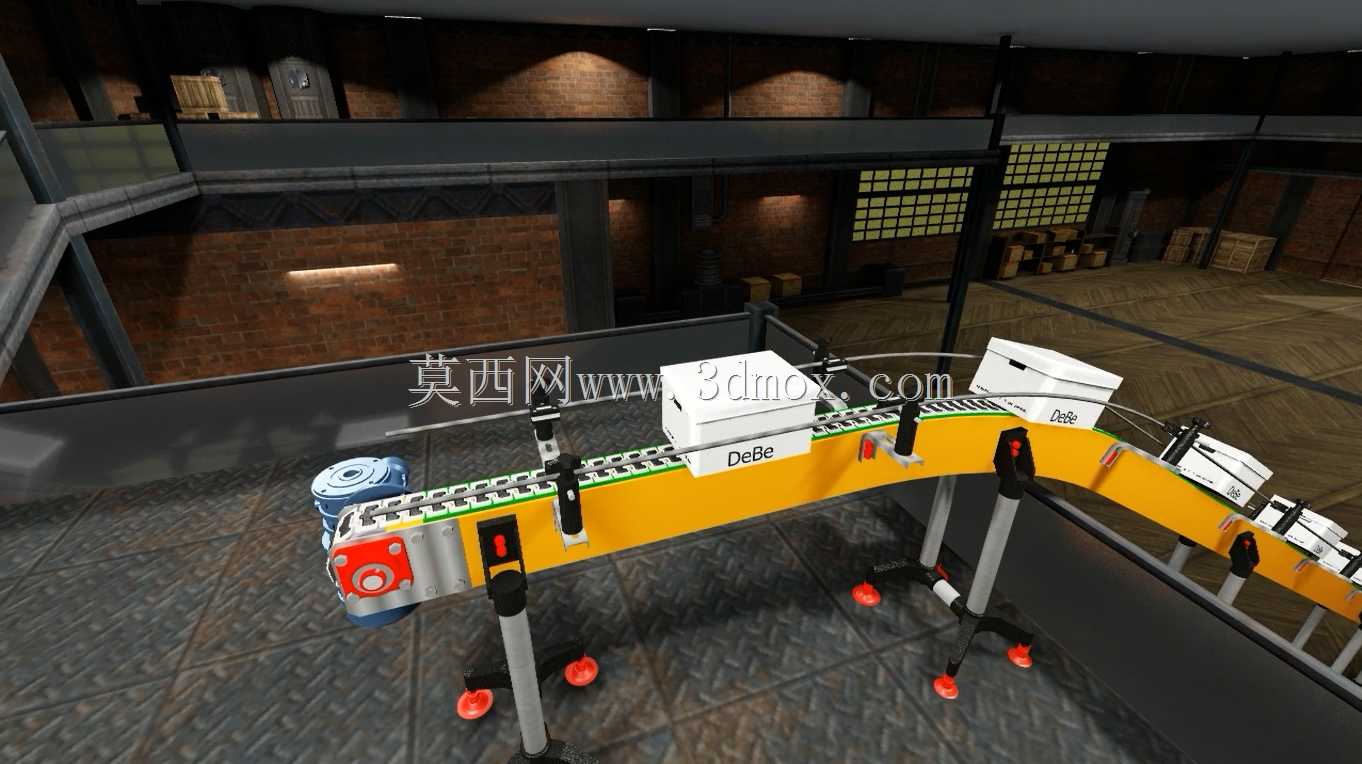

　　在轻工包装、电子元器件组装、小型成品仓储分拣这类对输送面摩擦力、物料放置稳定性有要求的生产场景中，台式链式输送机的应用占比逐年提升，这款带橡胶台面的机型，正是针对常规金属链板易刮花工件、光滑物料易打滑偏移的痛点做的定向优化。从结构设计逻辑来看，整机采用台式落地支撑结构，四根立式支腿作为主要承载部件，支腿底部预留安装孔位，可直接通过膨胀螺栓固定在硬化车间地面，也可搭配可调脚杯适配地面存在3-15mm高度差的安装场景，支腿与上部输送架体采用螺栓连接，方便后期根据生产线对接高度调整架体倾斜角度，适配不同高度差的工位衔接需求。输送核心采用标准侧弯平顶链作为牵引承载构件，链板上方贴合固定薄型橡胶垫层，橡胶层表面做细微防滑纹理处理，

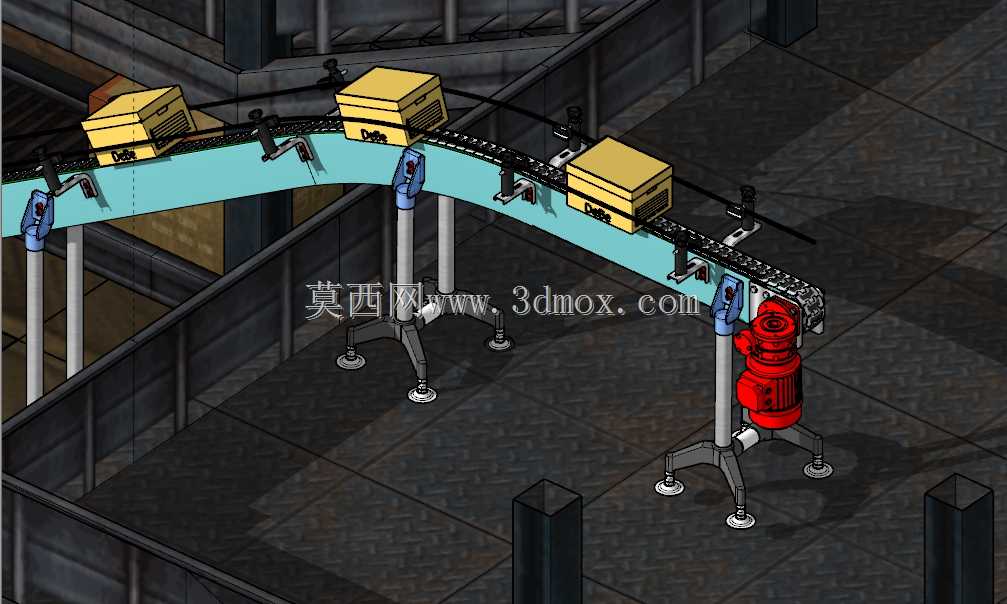

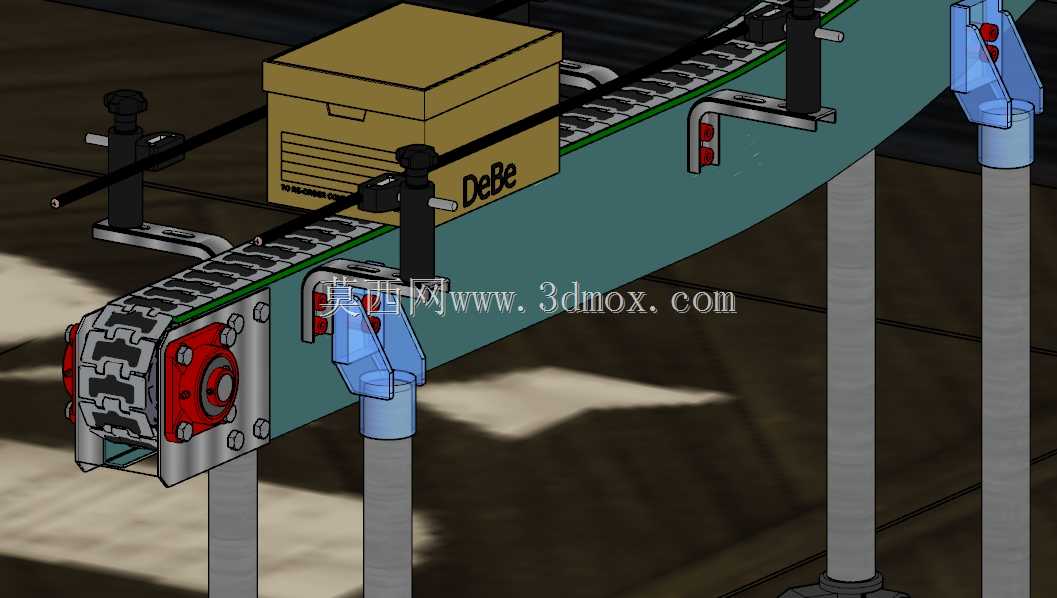

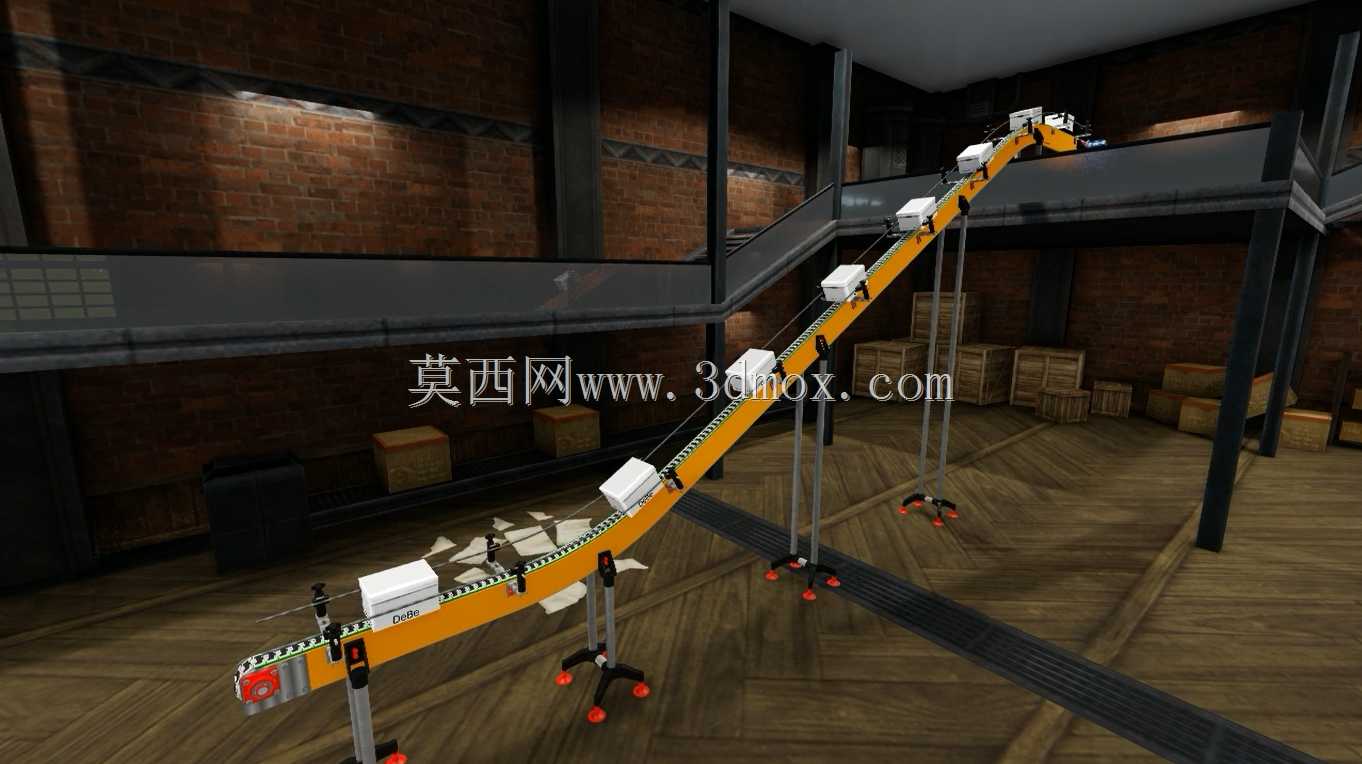

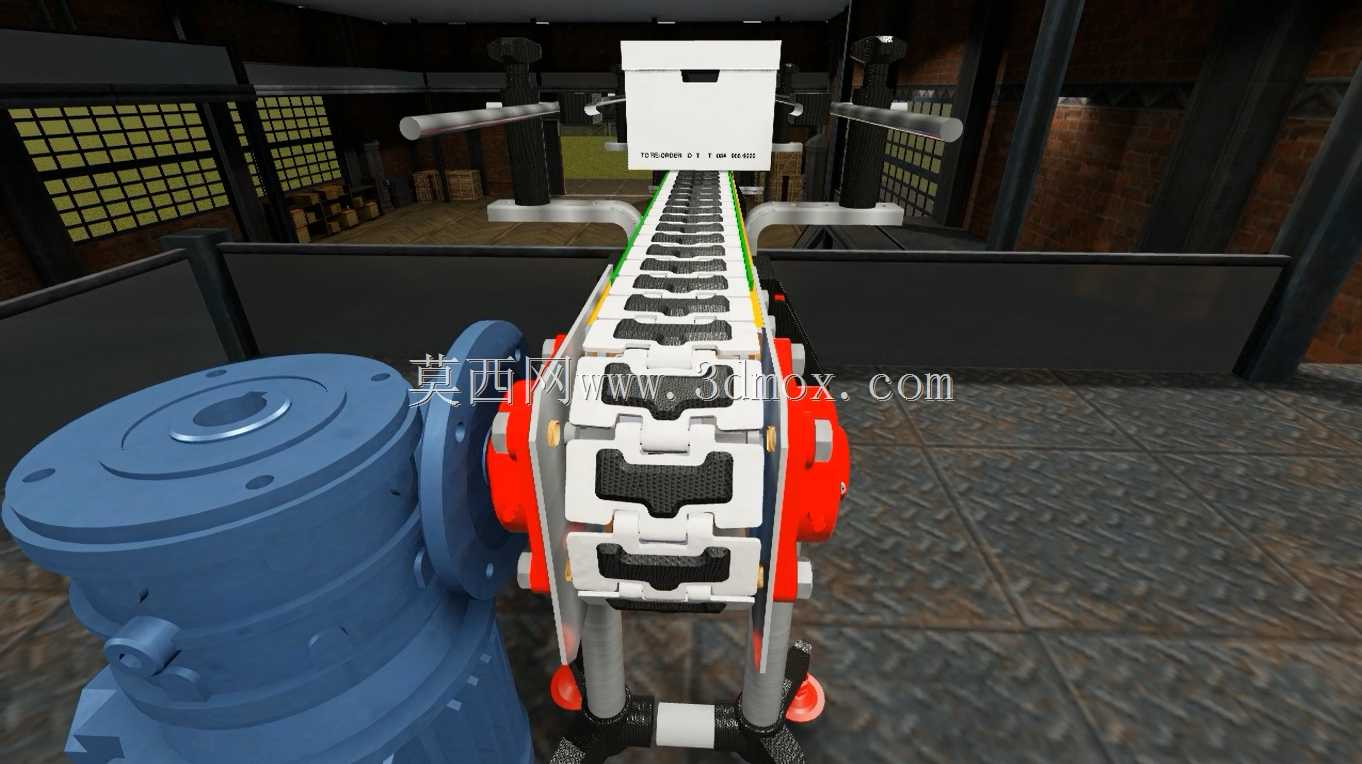

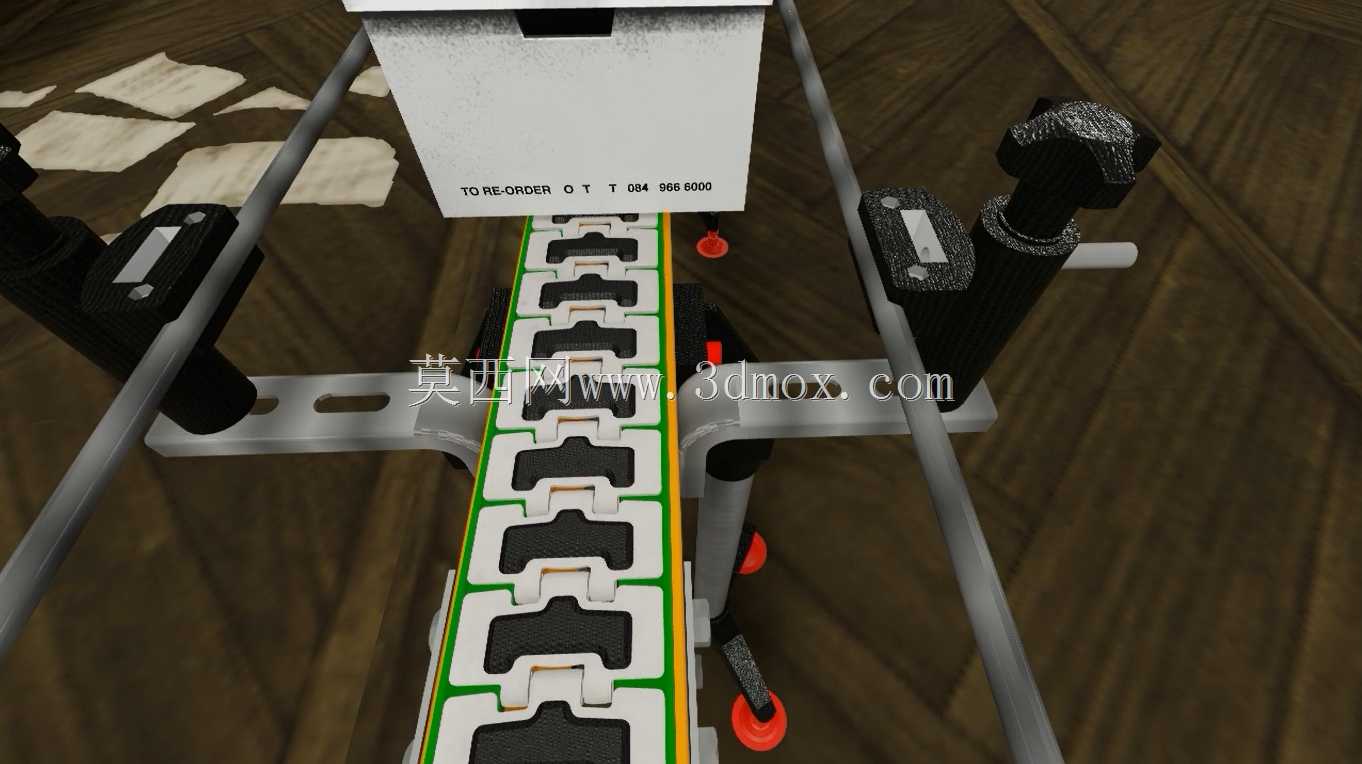

　　既保留了链式输送可实现水平、小角度转弯输送的优势，又能避免金属链板直接接触纸箱、塑料壳体类工件造成的表面刮伤，同时增大接触面摩擦力，在0-15度倾斜输送工况下，单块工件重量在5kg以内时不会出现下滑移位的问题。架体两侧配置可调节导向挡条，挡条通过快拆式夹座固定在架体侧边的安装槽内，可根据输送物料的宽度灵活调整两侧挡条的间距，调整范围覆盖100mm-600mm宽度的物料，无需额外打孔加工，适配多规格小批量生产的快速换线需求。驱动端采用侧装式链轮张紧结构，张紧行程预留40mm，可补偿链条长期运行产生的磨损伸长，延长链条更换周期，驱动单元可根据产线节拍需求配置定速或调速电机，常规工况下输送速度可覆盖5m/min-20m/min区间，

　　满足不同生产节拍的匹配要求。架体端部预留传感器安装支架位，可直接配套光电传感器实现物料到位检测、积放控制等自动化功能，无需后期额外焊接支架，减少现场改造工作量。整机横向宽度控制在750mm以内，单段标准长度为2000mm，多段拼接时可通过端部连接法兰快速对接，转弯段可配套同系列曲线模块实现90度、180度的环形输送线布局，适配车间内不规则的场地排布。从安装边界来看，设备运行时两侧预留150mm的维护空间即可满足日常检修、链条润滑、挡条调整的操作需求，底部支腿高度可在650mm-850mm区间调节，适配多数站立作业工位的操作高度要求，橡胶台面的设计也降低了物料输送过程中的碰撞噪音，改善车间作业环境。
