K325桌面式输送链板备件结构设计

　　这款K325规格的桌面输送链板，主要适配轻型桌面级物料输送场景，常见于小型工件分拣工位、电子元器件组装线、小包装产品短距离输送段，作为输送面的直接承载构件，承担被输送物料的重量传递与同步行进功能，相比网带类输送构件，平板式的承载面不会卡滞细小零件，平整接触面也不会刮蹭工件表面涂层，适合对输送接触面平整度有要求的轻型物料输送工况。

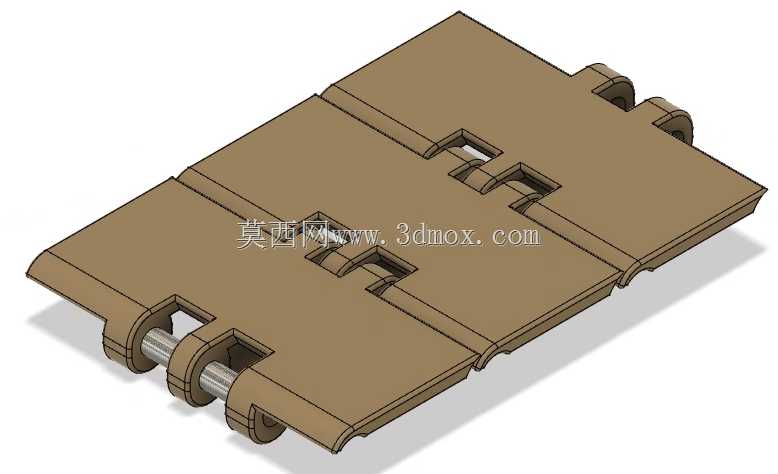

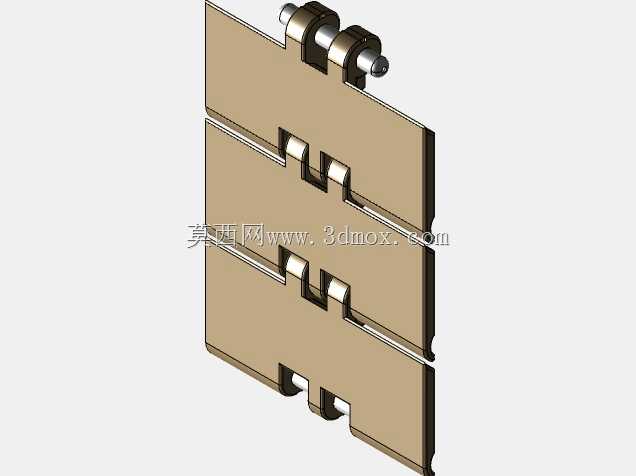

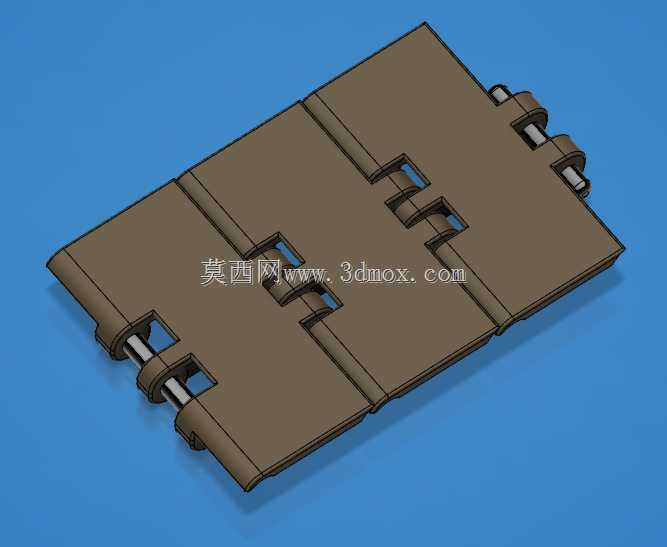

　　从结构设计逻辑来看，该链板采用相邻板件铰接的组合形式，单块链板主体为平整承载面，板体两侧设置铰接耳位，通过贯穿的销轴实现相邻链板的转动连接，铰接间隙控制在合理范围，既保证链板绕链轮转弯时的转动自由度，又避免间隙过大导致输送面出现过大缝隙卡滞物料。板体中部开设的镂空槽位，一方面可以减轻单块链板的自重，降低整条输送线的运行负载，减少驱动端的动力冗余，另一方面也能适配输送线的积放、定位需求，部分工位的定位销可穿过镂空槽实现工件的精准停靠，同时镂空结构也能在有碎屑、粉尘的工况下，让杂物从缝隙掉落至输送线下方的接料槽，避免碎屑卡在板缝之间造成链板卡滞。

　　在安装边界适配方面，该链板的铰接销轴中心距匹配K325系列输送链轮的节距参数，安装时无需额外改配链轮，可直接替换同规格的老旧磨损链板，单块链板的宽度尺寸适配轻型桌面输送机的侧梁安装间距，板体边缘与侧梁导向条的预留间隙控制在1-2mm，既避免运行过程中板体与侧梁发生摩擦剐蹭，又防止尺寸过小的工件从侧边缝隙掉落。链板的铰接部位做了加厚处理，因为整条输送线运行过程中，铰接位置是应力集中的核心区域，加厚的耳位结构可以提升反复弯折下的疲劳强度，延长链板的整体使用寿命，销轴两端做了限位结构，避免设备长期运行过程中销轴窜动脱落，降低日常维护的频次。

　　实际应用中，这类平板链板的输送面可以根据工况需求加装防滑垫、挡条等附件，基础的平整板面也能直接满足大部分普通工件的输送需求，相比皮带类输送构件，这种硬质链板的耐高温、耐油污性能更好，在有少量切削液、润滑油滴落的机加工小件输送工位，也能稳定运行，不会出现皮带被腐蚀、打滑的问题，链板之间的铰接转动顺滑，在水平直线输送段、小角度转弯段都能保持平稳的输送面，不会出现局部凸起凹陷导致工件倾倒的问题。
