带受料料斗的倾斜螺旋输送设备结构

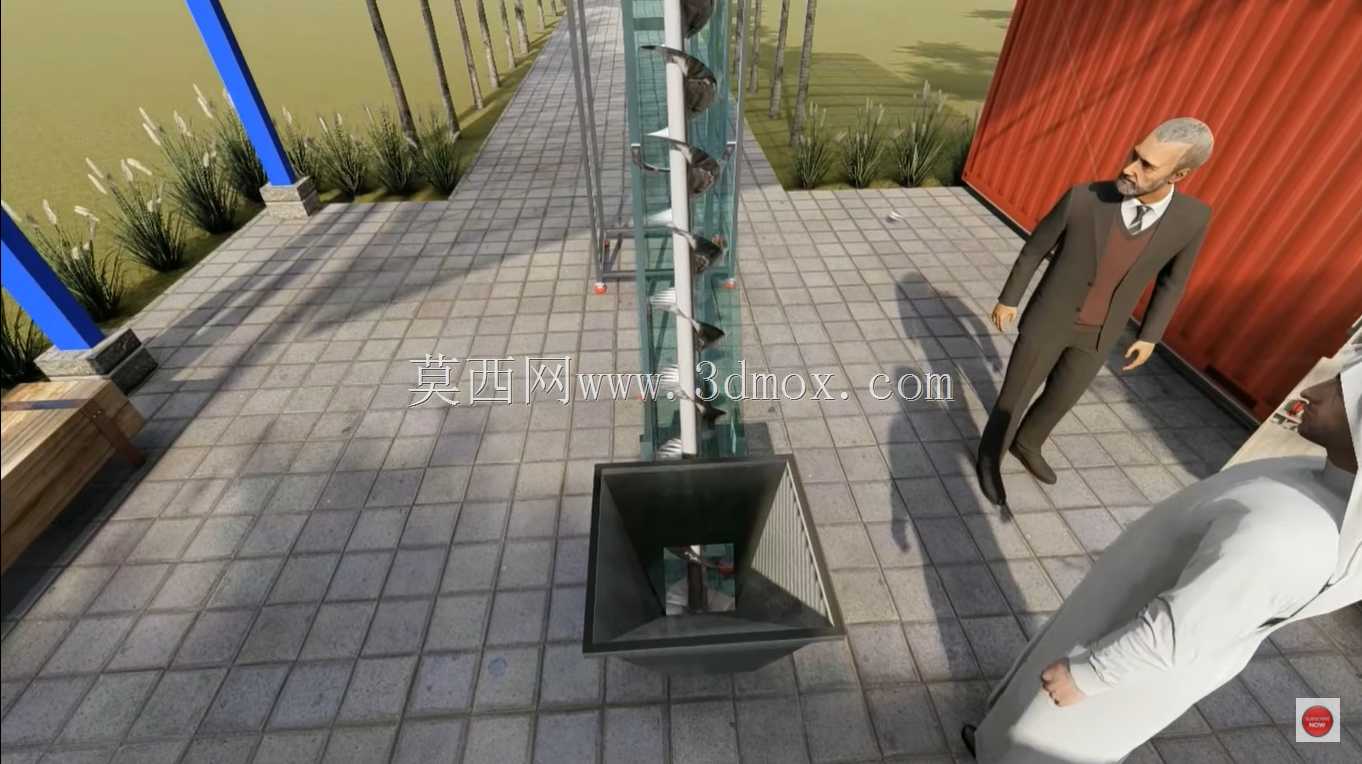

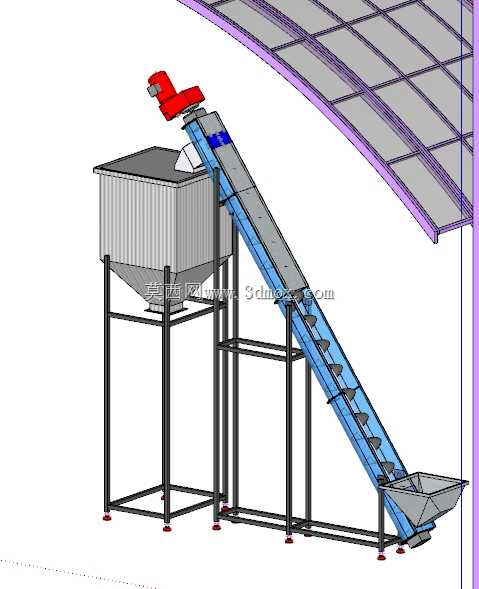

　　这套倾斜布置的螺旋输送搭配上方受料料斗的结构，常见于散状物料的中转给料工况，比如建材行业的粉料转运、粮食加工环节的颗粒料提升、化工生产中的粉体投料工序都能见到同类结构的应用。料斗部分采用上宽下窄的方变截面临边设计，上方敞口尺寸适配人工投料或者上游设备落料的落点范围，避免物料撒落，下部收口段的倾斜角度大于所输送物料的自然休止角，能保证物料依靠自重顺畅滑入螺旋进料段，不会在斗壁产生积料挂壁的问题，料斗侧壁还做了局部加强筋布置，应对满料状态下的侧压力，避免长期使用出现斗体变形。螺旋输送段采用倾斜安装角度，这个角度的选取是结合输送物料的摩擦系数确定的，既保证足够的提升高度，又避免角度过大导致物料在螺旋槽内产生回落，影响输送效率。

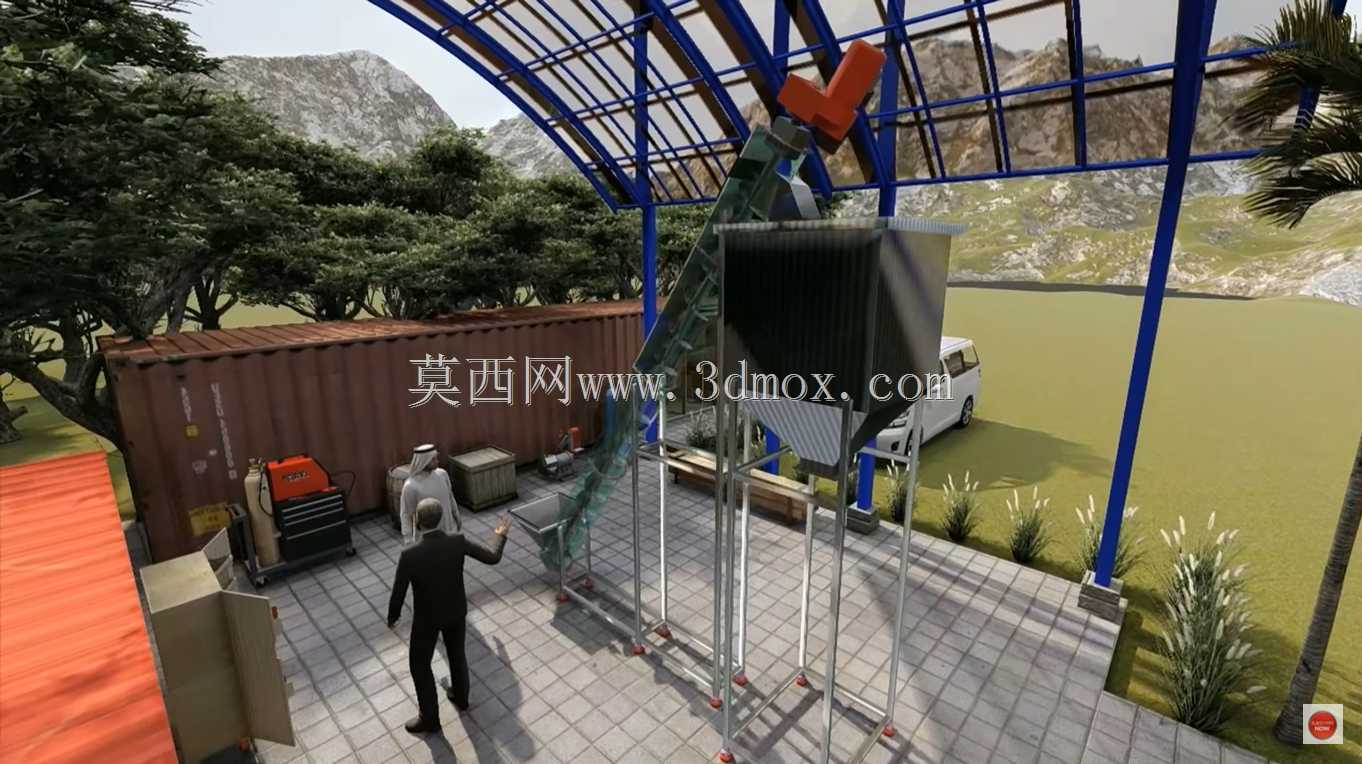

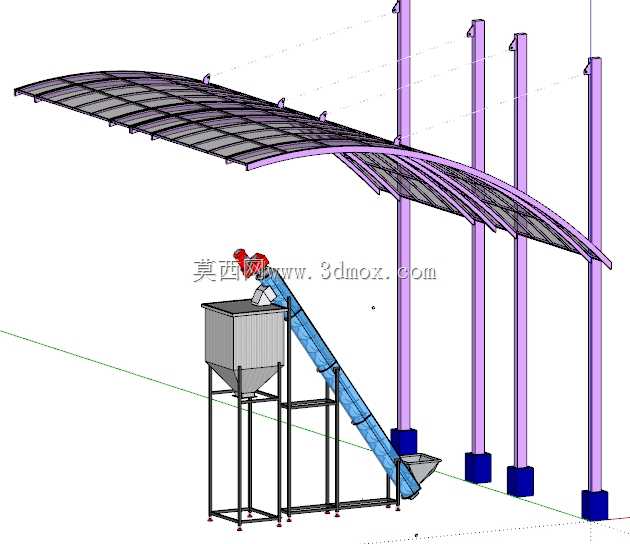

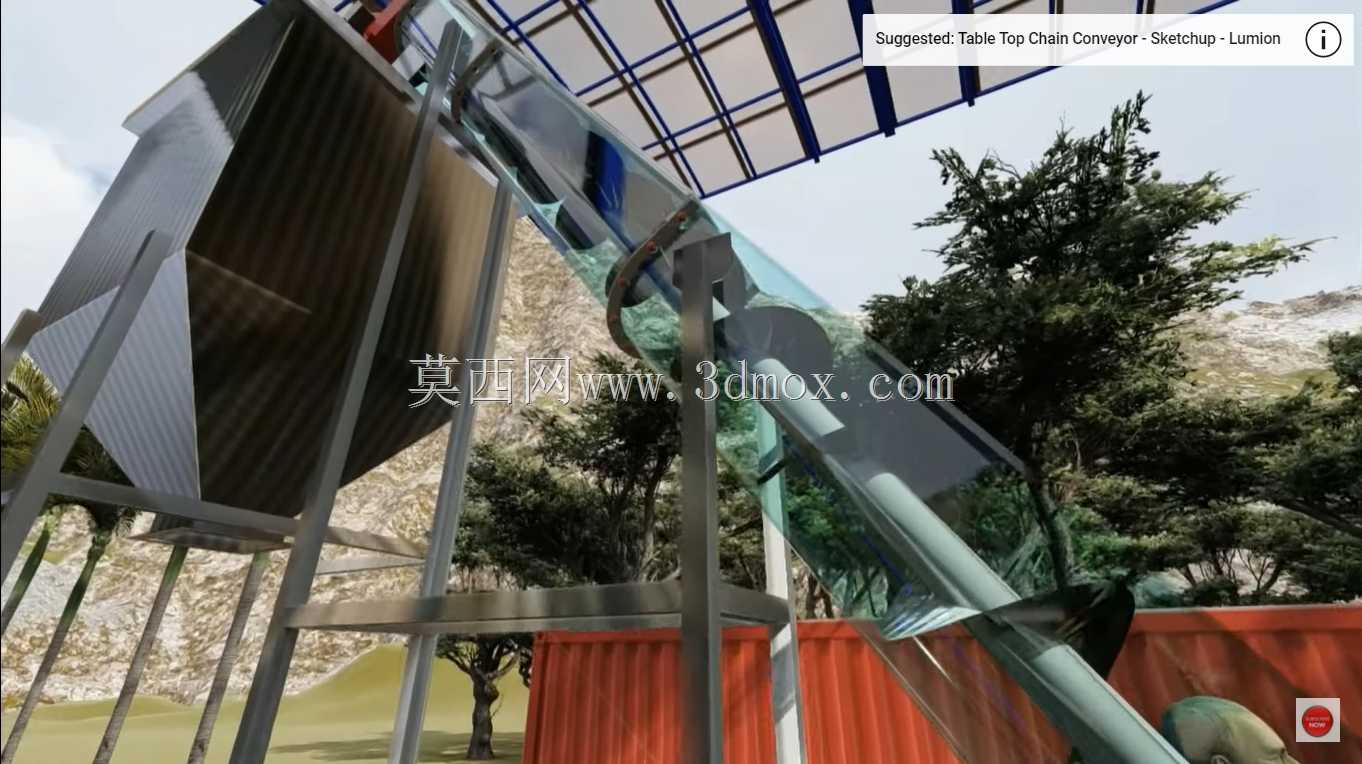

　　螺旋叶片采用等距实体面型结构，适合输送无粘性的干粉、颗粒类物料，螺旋轴的两端采用带座轴承支撑，进料端的轴承座做了防尘密封设计，避免细粉进入轴承造成磨损卡滞，驱动端布置在螺旋输送的上端出料侧，能让螺旋轴工作时处于受拉状态，相比下端驱动的受压状态，轴的挠度更小，运转更平稳，也能降低中间吊挂轴承的磨损概率。设备的支撑框架采用型材焊接结构，支腿底部设置了可调脚杯，安装时可以根据现场地面的平整度调整整机水平度，同时抵消安装面的高度误差，保证螺旋筒体的同轴度。整个结构的安装边界需要预留上方料斗的投料操作空间，以及下端出料口对接下游设备的衔接尺寸，螺旋段的侧面要预留检修空间，方便日常检查叶片磨损情况、清理缠绕的杂物。设计时还考虑了进料的缓冲，

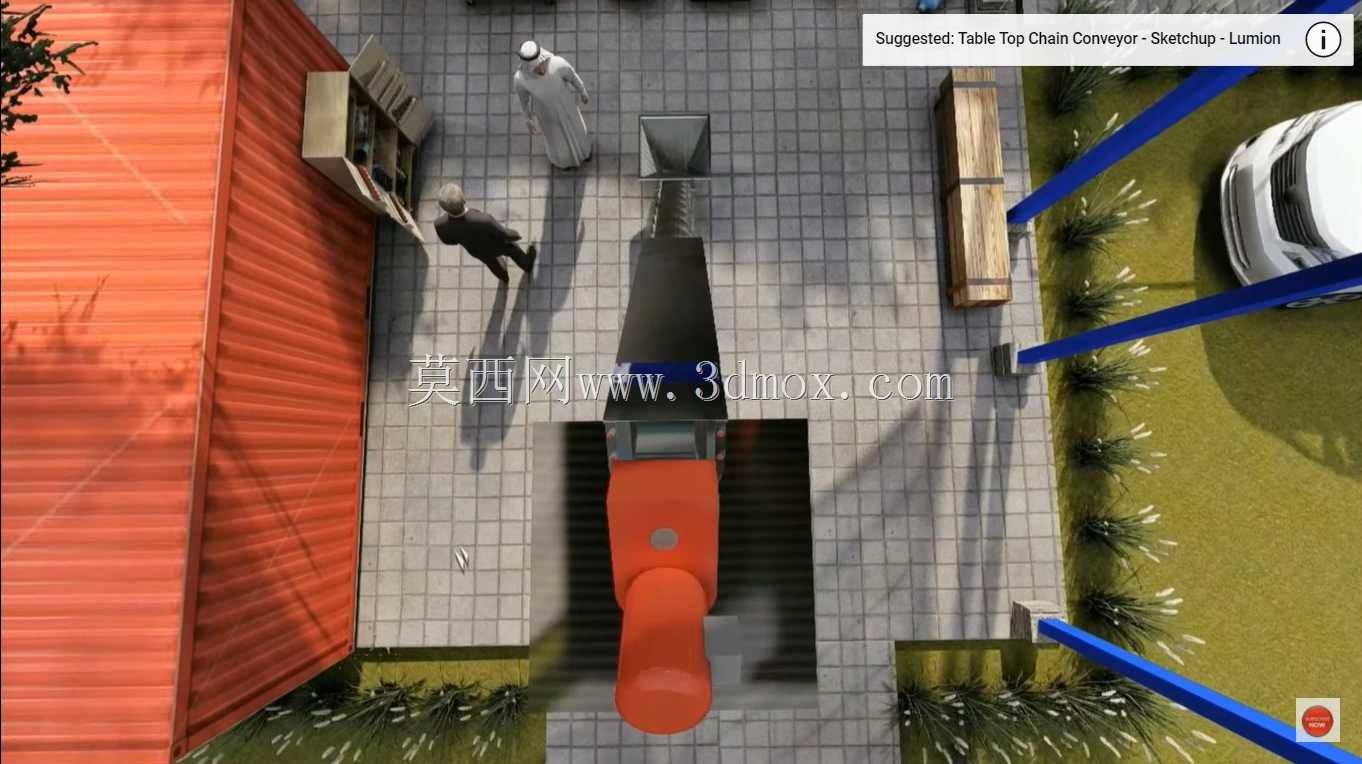

　　料斗和螺旋进料口的衔接处做了导流结构，避免物料直接冲击螺旋叶片造成启动负载过大，同时能让物料均匀填充到螺旋槽内，保证输送量稳定。这类设备在实际使用中，往往搭配现场的投料工位使用，人工或者机械将物料倒入上方料斗后，物料自流进入螺旋腔体，通过旋转的螺杆叶片将物料沿筒体向上推送，从上端的出料口排出，完成物料的提升和定点给料，相比皮带类输送设备，螺旋输送的密闭性更好，输送粉料时不会产生大量扬尘，更符合车间的环保要求，同时整体结构紧凑，占用的横向安装空间更小，适合场地受限的改造项目使用。
