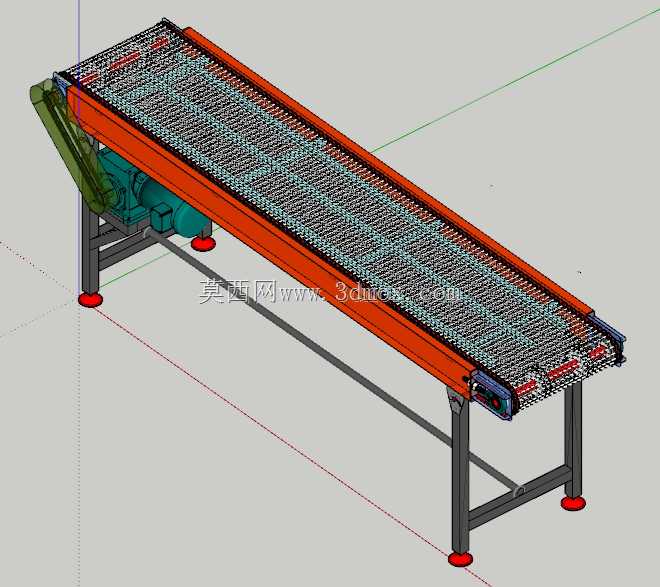

工业级钢丝网链式输送设备结构设计

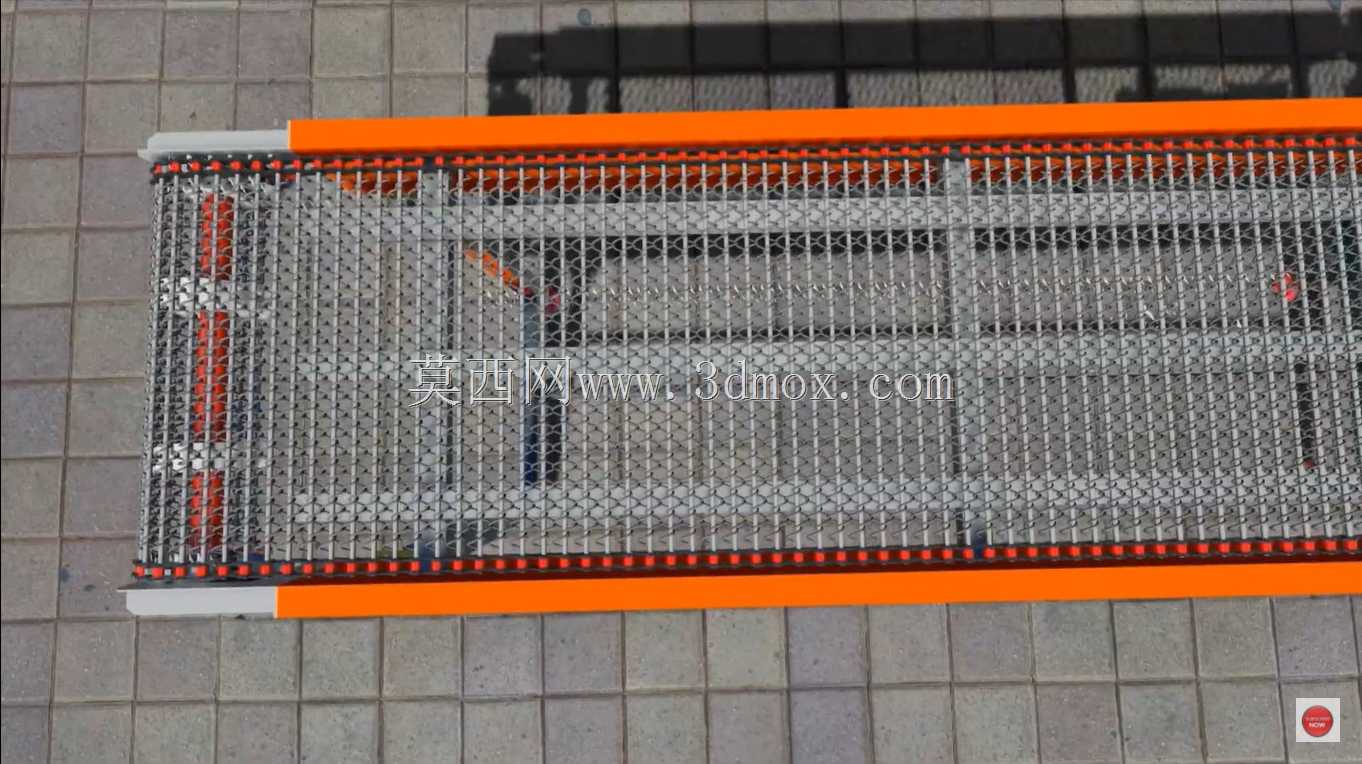

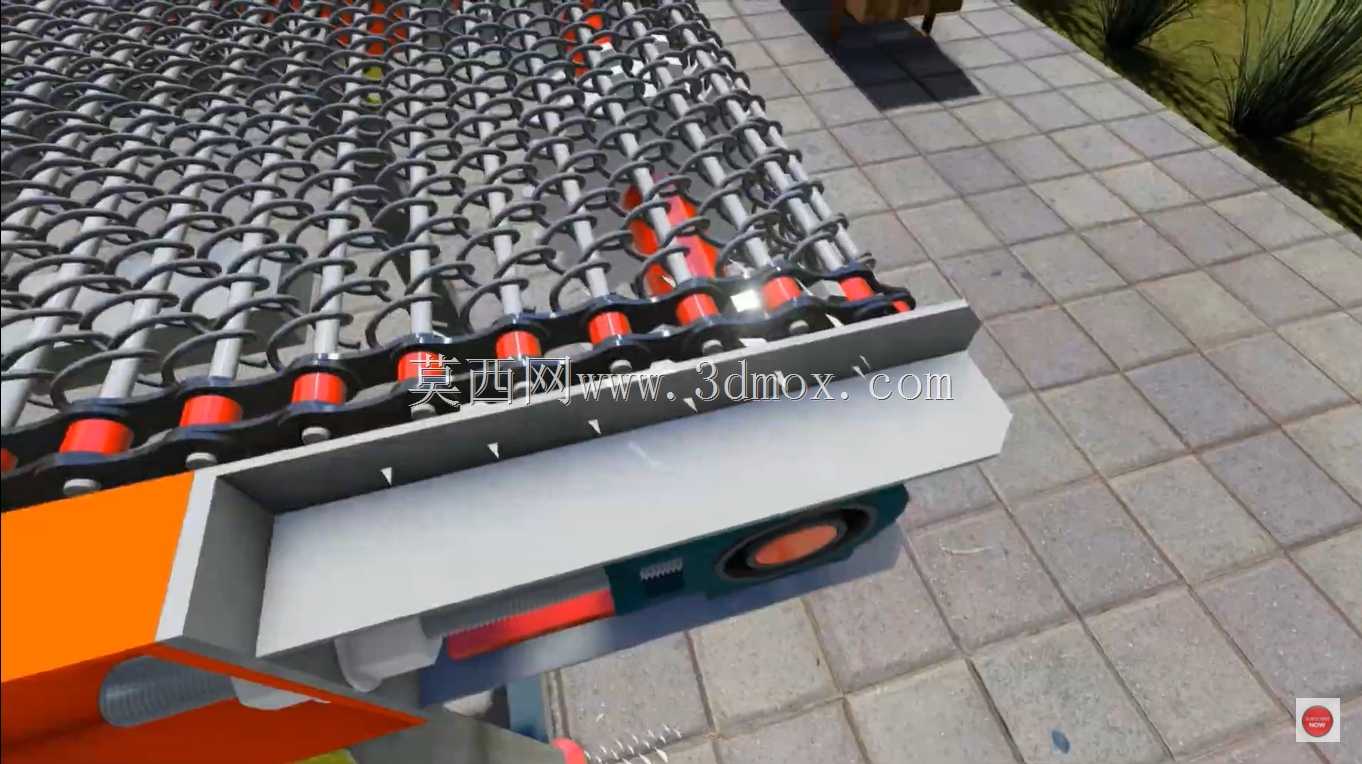

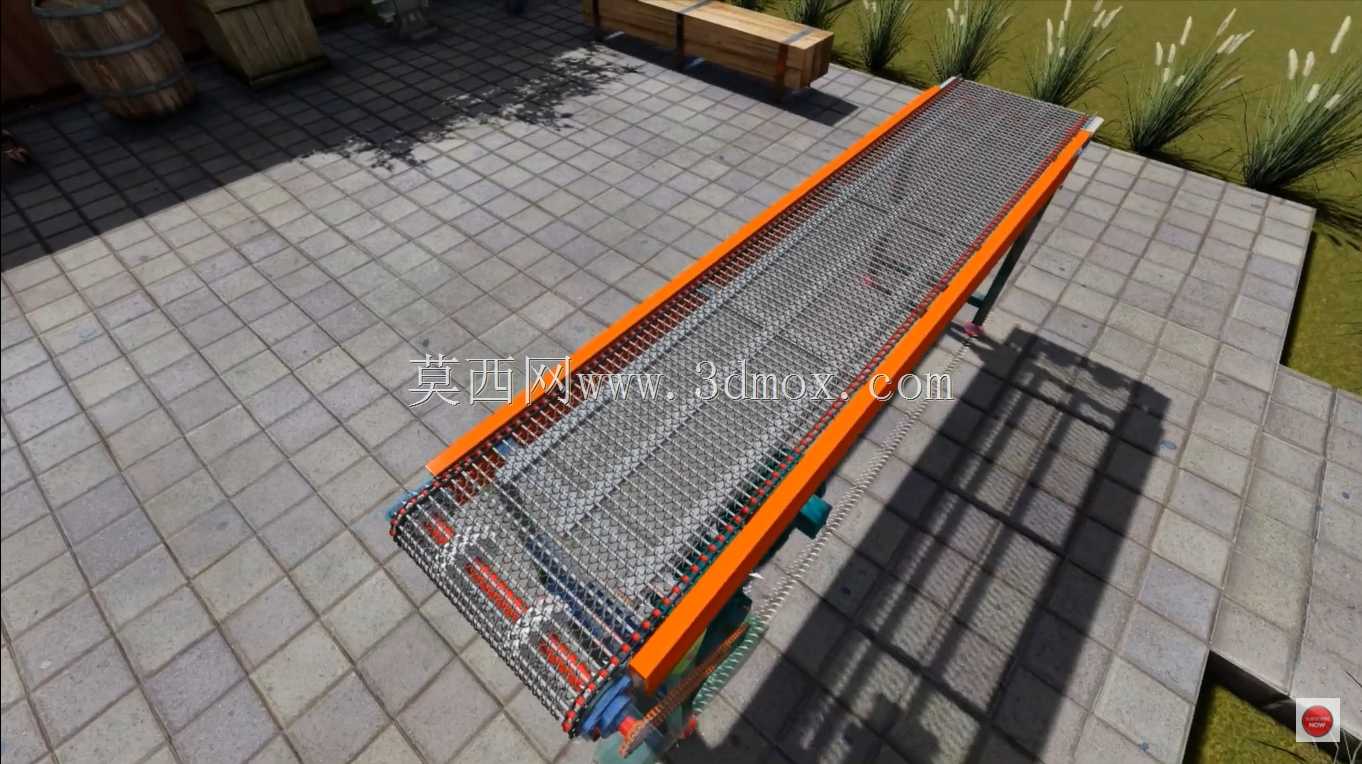

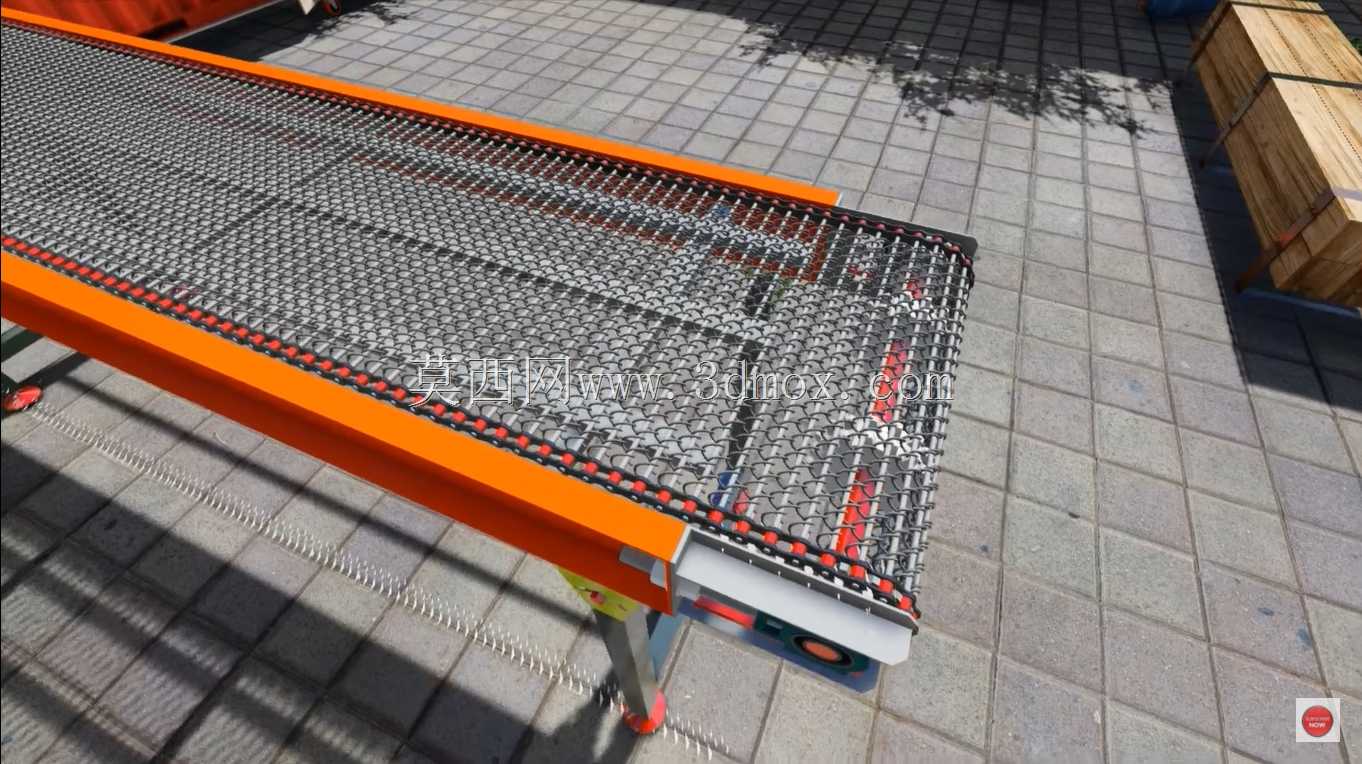

　　这款钢丝网输送结构的设计初衷，是解决常规皮带输送机无法适配的高温、带碎屑、需透风沥水工况的物料转运需求，在食品烘烤线、五金件冷却线、热处理工件输出线、果蔬清洗沥水线中都有广泛的适配空间。不同于普通平皮带依靠摩擦力传动的逻辑，该结构采用双侧滚子链搭配钢丝编织网带的组合传动形式，动力通过链轮传递给两侧链条，网带与链条做刚性连接，同步运行过程中不会出现皮带打滑、跑偏的常见故障，即使承载带棱角的金属切屑工件，也不会出现网面被刺穿、拉扯破损的问题。网面采用交错编织的高碳钢丝结构，网孔间隙可根据实际输送物料的最小粒径调整，既保证足够的支撑强度，又能实现输送过程中的沥液、通风、散热需求，比如在热处理工序中，高温工件放置在网面上，

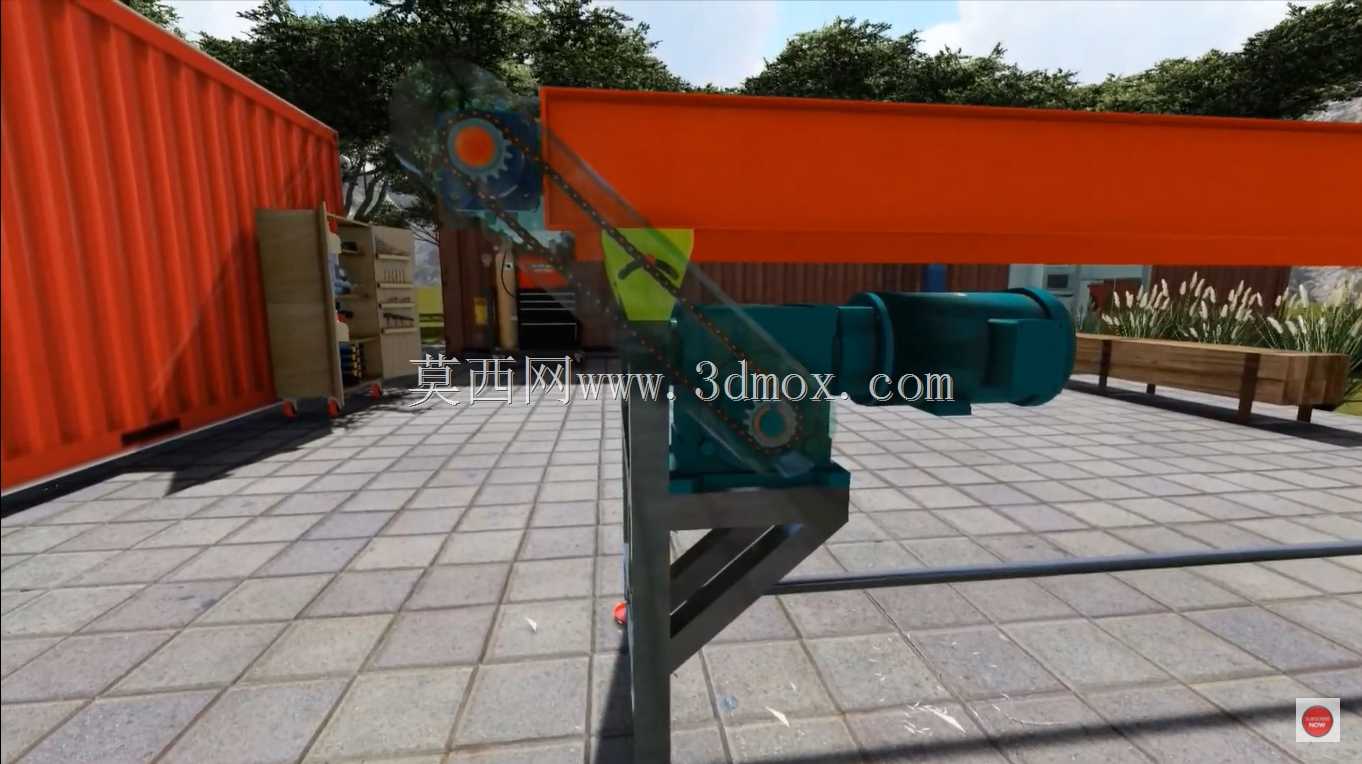

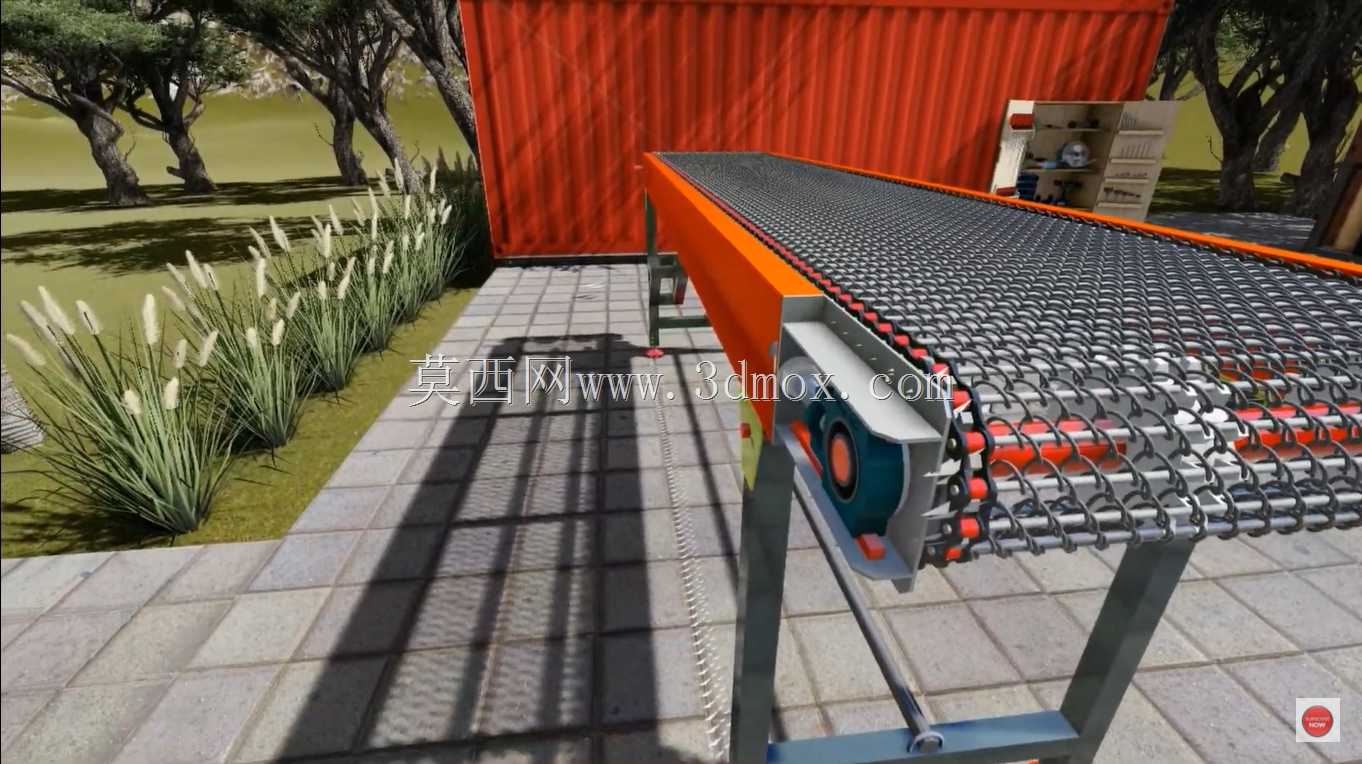

　　底部空气可自由流通，能大幅缩短工件空冷的等待时长；在果蔬清洗工序中，表面残留的清洗水可直接通过网孔回流到水槽，避免输送过程中带水到下一道工序。设计时特意将两侧链条的安装导轨做了折弯挡边处理，挡边高度高出网面25mm，可避免小尺寸物料从网带两侧掉落，同时导轨采用分段式安装结构，单段导轨长度控制在1.2米，现场安装时可根据车间实际的布线长度拼接，转弯段可搭配同规格的转弯网带模组实现90度或180度的线路转向，无需额外增设转运转接设备。驱动端的张紧结构采用滑轨式张紧设计，张紧行程预留80mm，可补偿链条长期运行后产生的磨损伸长量，无需频繁拆卸链条调整节距，日常维护仅需定期在链条铰接位置加注润滑脂即可。设备的支撑腿采用可调节脚杯结构，

　　调节范围为±50mm，可适配车间地面不平整的安装场景，安装时网带的工作面高度可根据前后对接设备的出料高度灵活调整，无需额外制作转接过渡平台。网带的运行速度可通过搭配的减速电机输出转速调整，常规工况下运行速度设置在0.1-0.5m/s区间，针对需要在输送过程中完成烘烤、冷却工艺的场景，可降低运行速度延长物料在网带上的停留时间，针对单纯做物料转运的场景可适当提高运行效率。整个结构的受力点全部集中在两侧的链条与导轨上，网面仅承担物料的垂直载荷，不会承受传动拉力，因此网面的钢丝直径无需做的过粗，既能降低整机的自重，也能减少驱动端的动力损耗，同等输送长度下，该结构的驱动功率仅为普通板式输送机的60%左右，长期运行的能耗优势明显。
