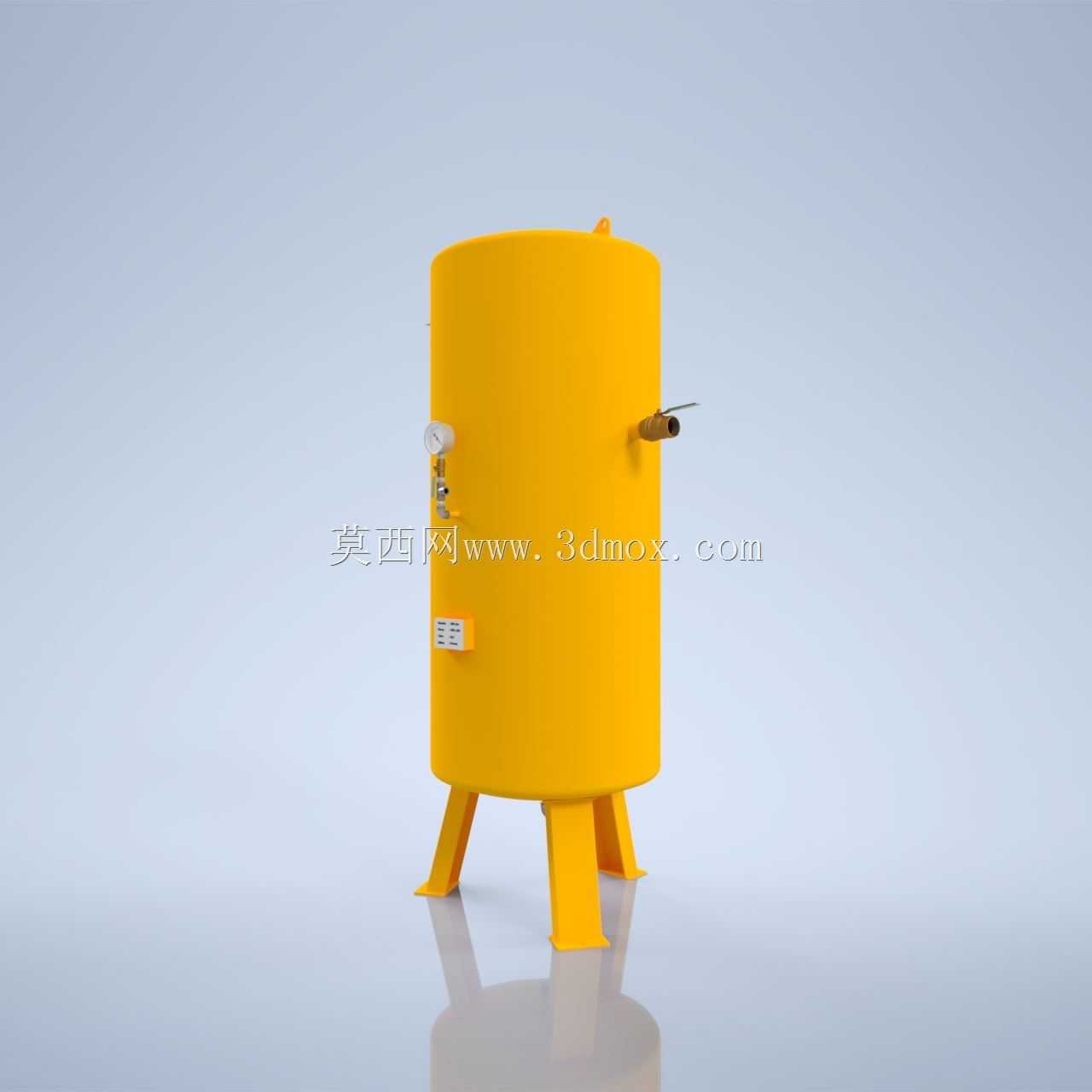

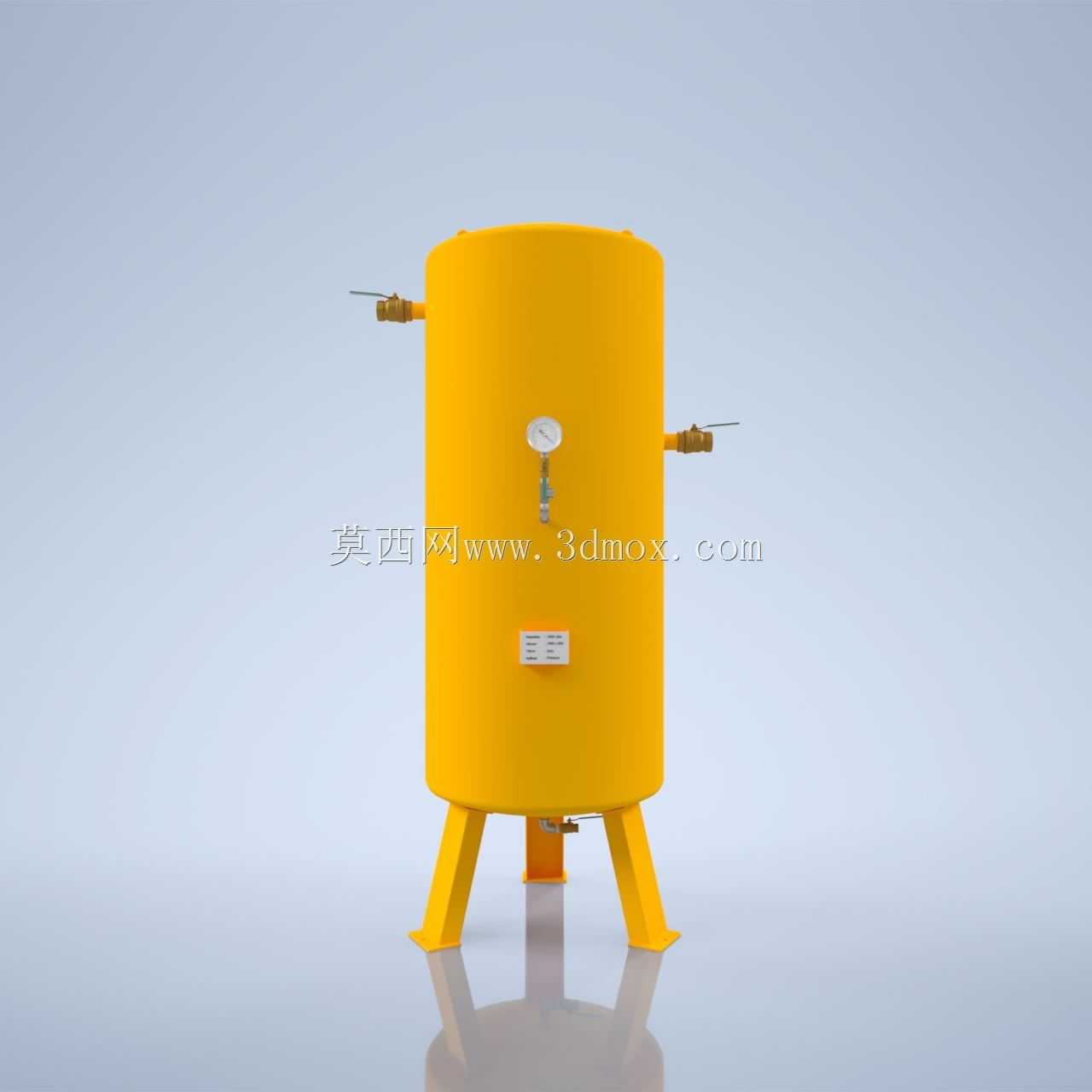

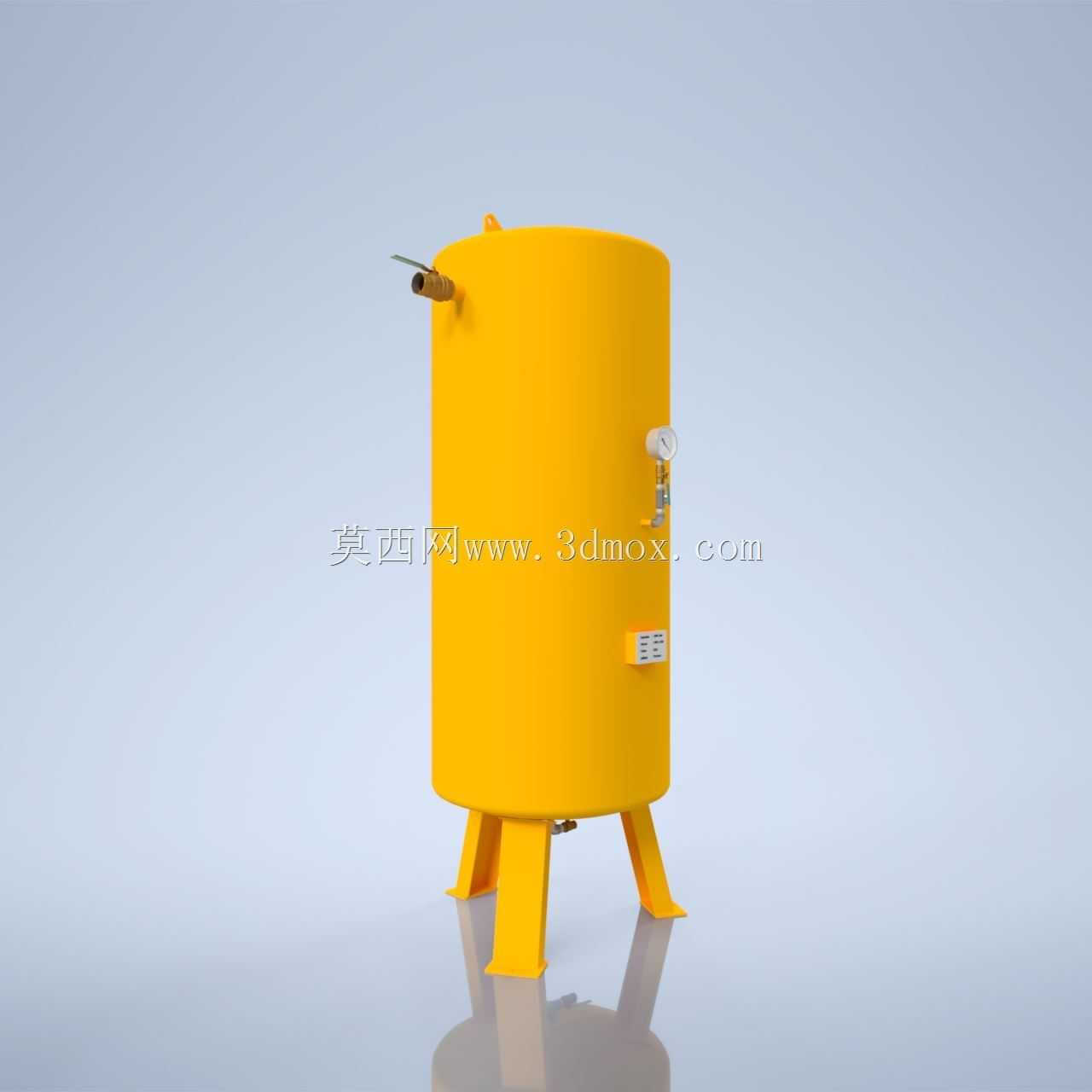

立式1000L稳压预保罐体结构设计

　　这款立式罐体主要应用在中小型空压站、集中供气系统的前端缓冲稳压段，也可适配小型化工制程的低压气液分离缓冲工位，承担进气压力波动削峰、冷凝液初步沉降、后端设备压力冲击防护的核心作用，能避免压缩机频繁启停带来的管路水锤、压力骤变损伤下游精密仪表与阀门。从结构设计逻辑来看，整体采用立式支腿布局，相比同容积卧式罐体占地面积缩减近四成，适合厂房边角、设备夹层这类竖向空间充足但横向占地受限的安装场景，三支等角度分布的支腿直接与下封头焊接固定，支腿底部预留了地脚螺栓安装孔位，安装时可直接通过膨胀螺栓与混凝土地面固定，无需额外焊接安装支架，降低现场施工的装配工作量。罐体顶部与侧部分别设置了外螺纹接管接口，侧部接口可对接进气或出气管道，

　　顶部预留接口可按需加装安全阀、排气阀，罐体正面中部预留了压力表安装位，可直接实时读取罐内实时压力，无需在管路上额外开孔取压，下封头最低处设置了排污阀接口，日常维护时可直接打开阀门排出罐内沉降的冷凝液、杂质，无需拆解管路。建模过程中严格遵循薄壁压力容器的壁厚设计规范，筒体与上下封头采用等壁厚设计，所有接管与筒体的连接位置都做了补强圈过渡处理，避免应力集中带来的疲劳损伤，支腿与下封头的连接位置增加了三角加强筋，满水满载工况下支腿的形变量控制在允许范围内，不会出现失稳倾斜问题。外形尺寸上，1000L容积对应的筒体直径与高度比例经过优化，整体重心落在三支腿围成的支撑面中心区域，吊装时可直接通过顶部预设的吊耳起吊，不会出现重心偏移侧翻的问题，

　　安装边界预留了侧面接管的操作空间，日常开关阀门、读取压力表数值时无需额外搭设操作平台，站在地面即可完成常规巡检操作。罐体表面的防腐涂层建模也做了细节还原，接口处的外螺纹细节、铭牌安装位的凹槽结构都完整呈现，可直接用于生产前的装配干涉校验、管路布局模拟，也能作为运维培训的演示模型使用，帮助现场运维人员快速熟悉罐体各接口的功能与操作位置。
